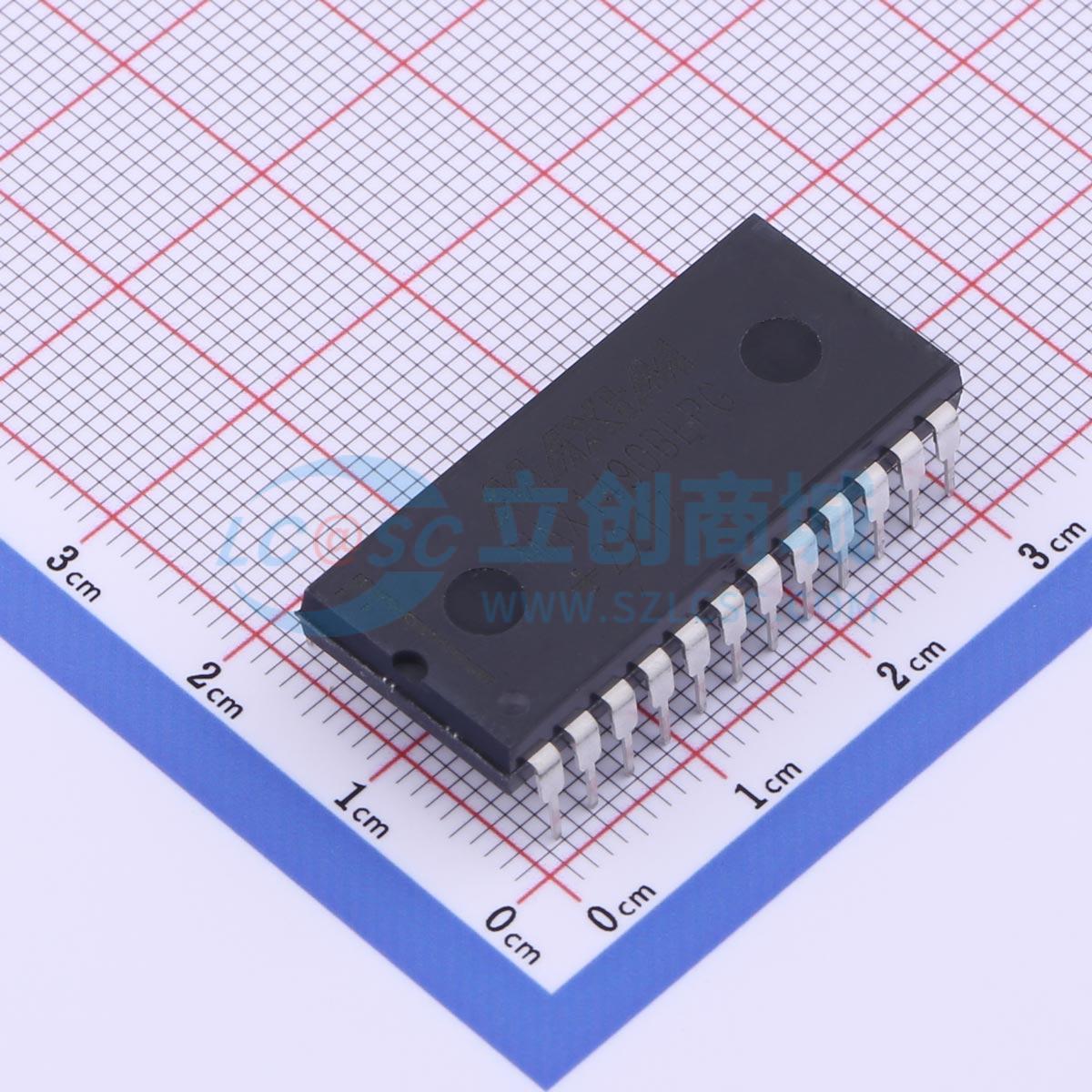

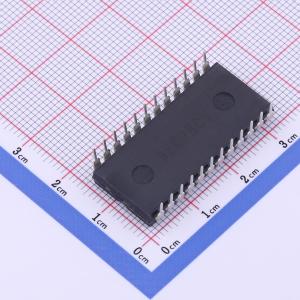

MAX1490BEPG+
完备的隔离型、RS-485/RS-422数据接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX1490BEPG+
- 商品编号
- C1543871
- 商品封装
- PDIP-24
- 包装方式
- 管装
- 商品毛重
- 8.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 失效保护电路；单侧供电隔离；内置电源变压器；低功耗待机 | |
| 工作温度 | 0℃~+70℃ |
商品概述
MAX1480A/MAX1480B/MAX1480C/MAX1490A/MAX1490B是混合微电路封装的完整电隔离RS-485/RS-422数据通信接口解决方案。收发器、光耦和变压器在标准DIP封装中提供完整接口，逻辑侧单+5V电源可为接口两侧供电。MAX1480B/MAX1480C/MAX1490B采用压摆率降低的驱动器，可最小化EMI并减少不恰当端接电缆引起的反射，允许最高250kbps的无错误数据传输。MAX1480A/MAX1490A的驱动器压摆率不受限制，允许最高2.5Mbps的传输速率。MAX1480A/B/C设计用于半双工通信，而MAX1490A/B支持全双工通信。驱动器具有短路电流限制，并通过热关断电路防止过度功耗，热关断会将驱动器输出置于高阻状态。接收器输入具有故障安全特性，可保证输入开路时输出状态已知（MAX1480A/B/C的RO为低，MAX1490A/B的RO为高）。器件通常可承受1600VRMS（1分钟）或2000VRMS（1秒）隔离电压，隔离输出符合所有RS-485/RS-422规范。
商品特性
- 单个DIP封装内集成完整的电隔离RS-485/RS-422数据通信接口
- 逻辑侧单+5V电源即可为隔离屏障两侧供电
- 压摆率限制版本（MAX1480B/MAX1480C/MAX1490B）可最小化EMI和电缆反射，支持最高250kbps的无错误数据传输
- 非压摆限制版本（MAX1480A/MAX1490A）支持最高2.5Mbps的数据传输
- 提供半双工（MAX1480A/B/C）和全双工（MAX1490A/B）两种配置选项
- 驱动器具备短路电流限制和热关断保护，防止过度功耗
- 接收器输入针对开路输入条件具备故障安全特性
- 典型可承受1600VRMS（1分钟）或2000VRMS（1秒）的隔离电压
- 低功耗关断模式可将电源电流降低至低至0.2μA
- 提供频率选择输入用于隔离功率振荡器，优化性能和电源电流
应用领域
- 隔离型RS-485/RS-422数据接口
- EMI敏感应用的收发器
- 工业控制局域网
- 自动测试设备
- HVAC/楼宇控制网络
