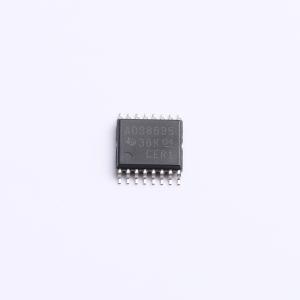

温馨提醒：图片仅供参考，商品以实物为准

ADS8695IPW

18位、高速、单电源、SAR ADC数据采集系统，具有可编程双极输入范围

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8695 具有可编程 (±12/±10/±6/±5/±2.5V) 输入范围、+5V 电源的 18 位、500kSPS、1 通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS8695IPW
商品编号: C1543429
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	信噪比	90dB
	时钟/振荡器	内置
	时钟频率(fc)	66.67MHz
	基准电压源	内置
	基准电压源温漂	7ppm/℃
	可变增益	支持
	ADC架构	SAR
	静态电流	10uA
	全量程范围(FSR)	5.12V；5.12V；12.288V；12.288V；10.24V；10.24V；6.144V；6.144V；2.56V

商品概述

ADS8691、ADS8695 和 ADS8699 属于基于逐次逼近型 (SAR) 模数转换器 (ADC) 的集成数据采集系统系列。此类器件采用高速高精度 SAR ADC、集成模拟前端 (AFE) 输入驱动器电路、高达 ±20V 的过压保护电路以及一个温度漂移极低的 4.096V 片上基准电压。

此类器件由 5V 模拟电源供电，但支持 ±12.288V、±6.144V、±10.24V、 ±5.12V 和 ±2.56V 实际双极输入范围，以及 0V 至 12.288V、0V 至 10.24V、0V 至 6.144V 和 0V 至 5.12V 的单极输入范围。各输入范围的增益和偏移误差均可在特定数值范围内进行调节，确保直流精度较高。通过针对器件内部寄存器进行编程可选择输入范围。此类器件提供高阻性输入阻抗 (≥1MΩ)，不受所选输入范围的影响。

multiSPI 数字接口向后兼容传统 SPI 协议。此外，可配置特性简化了与各种主机控制器的接口。

商品特性

具有集成模拟前端的 18 位 ADC
高速：ADS8691：1MSPS；ADS8695：500kSPS；ADS8699：100kSPS
可通过软件编程的输入范围：
- 双极范围： ±12.288V、±10.24V、±6.144V、±5.12V 和 ±2.56V
- 单极范围：0V–12.288V、0V–10.24V、0V–6.144V 以及 0V–5.12V
5V 模拟电源，1.65V 至 5V I/O 电源
恒定的阻性输入阻抗 ≥ 1MΩ
输入过压保护：高达 ±20V

应用领域

模拟输入模块
数据采集 (DAQ)
半导体测试
LCD 测试

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	18位
	采样率	500kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	3LSB
	工作温度	-40℃~+125℃
