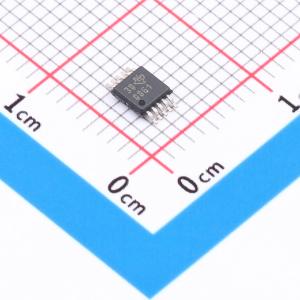

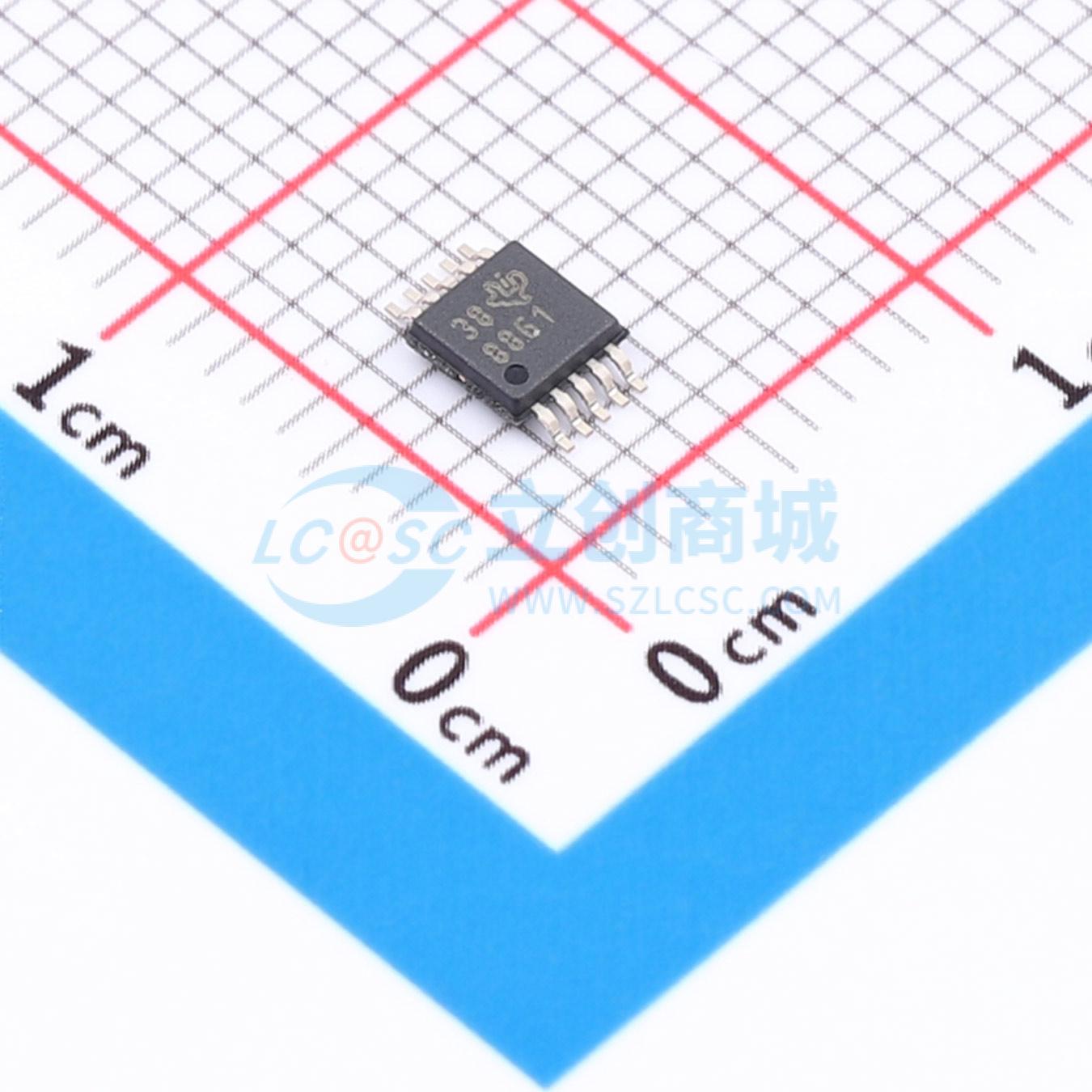

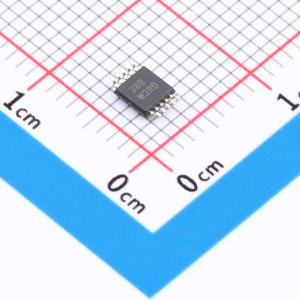

ADS8861IDGS

ADS8861 是一款16 位，1MSPS，真差分输入，模数转换器(ADC)。此器件以2.5V 至5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压(AVDD)。 此器件提供一个SPI 兼容串口，此串口也支持菊花链操作以实现多个器件级联。一个可选的繁忙指示器位可轻松实现与数字主机的同步。 此器件支持单极、真差分模拟输入信号，此信号的差分输入摆幅为 -VREF 至 +VREF 。这个真差分模拟输入结构允许0V 至 +VREF 范围内的任一共模电压值（当两个输入都在-0.1V 至VREF +0.1V 的运行输入范围内时）。 器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。这个特性使得ADS8861 非常适合于低速应用。

• 采样速率：1MHz
• 无延迟输出
• 单极，真差分输入范围：–VREF 至 +VREF
• 宽共模电压范围：0V 至VREF，共模抑制比(CMRR) 90dB（最小值）
• SPI 兼容串行接口，此接口具有菊花链选项
• 信噪比(SNR)：96dB，总谐波失真(THD)：–115dB
• 积分非线性(INL)：±1.0 LSB（最大值）
• 微分非线性(DNL)：±1.0 LSB（最大值），16 位无丢码(NMC)
• 宽运行范围：
  • AVDD：2.7V 至3.6V
  • DVDD：2.7V 至3.6V（与AVDD 无关）
  • REF：2.5V 至5V（与AVDD 无关）
  • 工作温度：-40°C 至 +85°C
• 低功率耗散：
  • 1MSPS 时为 5.5mW
  • 100kSPS 时为0.55mW
  • 10kSPS 时为 55μW
• 封装：微型小外形封装(MSOP)-10 和小外形尺寸无引线(SON)-10 封装

• 自动测试设备(ATE)
• 仪表和处理卡
• 精密医疗设备
• 低功耗、电池供电类仪器
