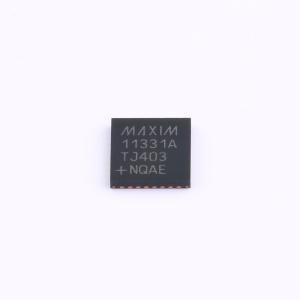

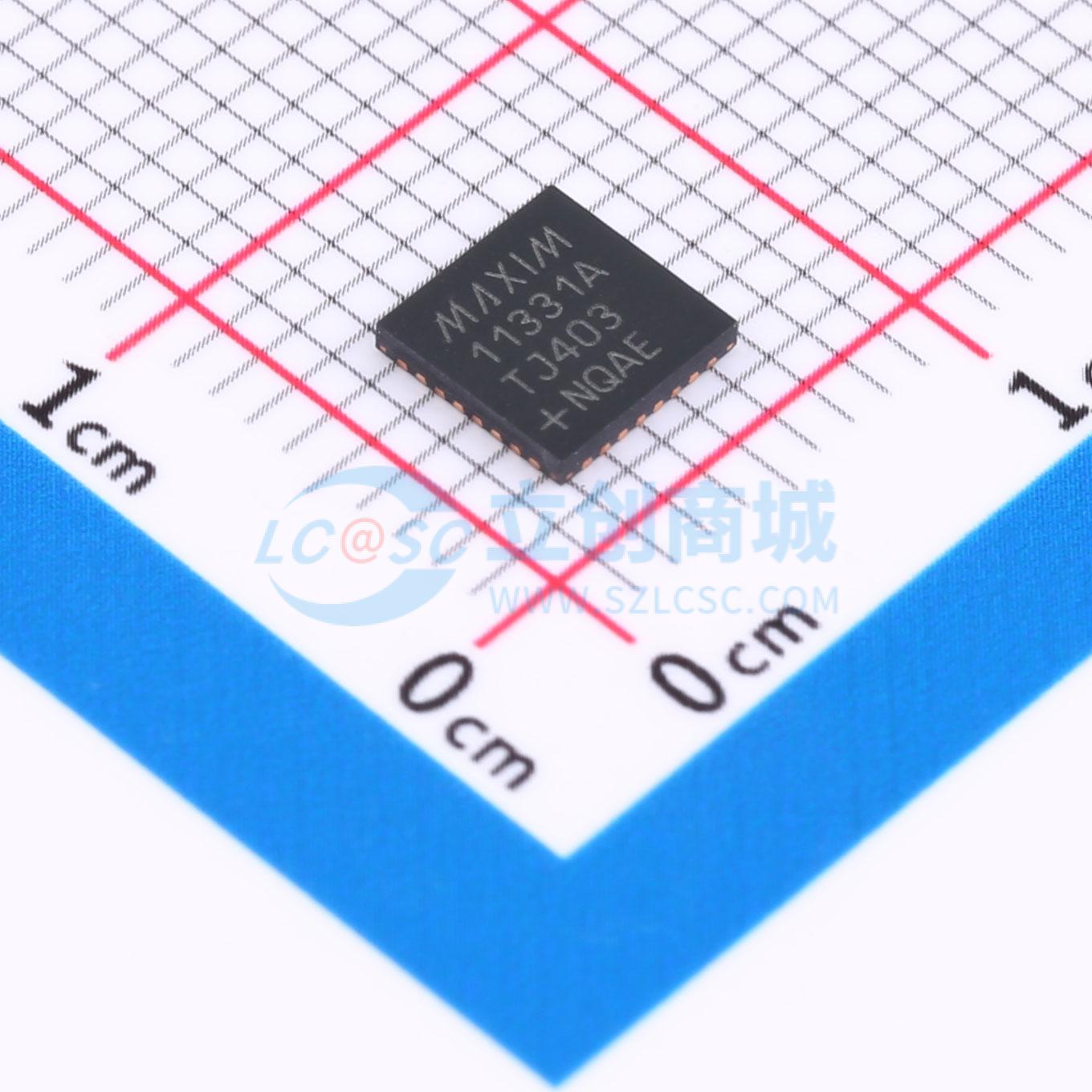

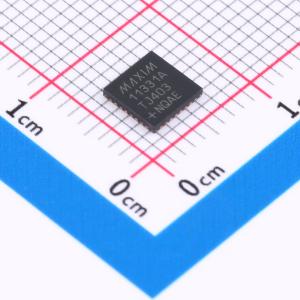

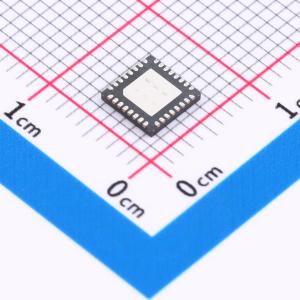

MAX11331ATJ+实物图
  • MAX11331ATJ+商品缩略图
  • MAX11331ATJ+商品缩略图
  • MAX11331ATJ+商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MAX11331ATJ+

3Msps、12/10bit 、8/16通道ADC,带复用器后外部信号调理接口

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
12位,3Msps,16通道模数转换器,具有外部信号调理访问功能。
商品型号
MAX11331ATJ+
商品编号
C1543252
商品封装
TQFN-32-EP(5x5)​
包装方式
管装
商品毛重
1.04克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率12位
采样率3MHz
通道数16
工作电压2.35V~3.6V
接口类型SPI
差分输入
积分非线性1LSB
属性参数值
工作温度-40℃~+125℃
信噪比72.3dB
时钟/振荡器内置;外置
时钟频率(fc)48MHz
基准电压源外置
可变增益支持
ADC架构SAR
静态电流6uA

商品概述

MAX11329–MAX11332是12/10位、带外部基准的500kHz全线性带宽、高速、低功耗、串行输出逐次逼近寄存器(SAR)模数转换器(ADC)。MAX11329–MAX11332可从外部访问集成多路复用器的输出和ADC输入,以简化信号调理电路。MAX11329–MAX11332支持内部和外部时钟模式。这些器件在内部和外部时钟模式下均具备扫描模式。内部时钟模式具备内部平均功能,可提高信噪比(SNR)。外部时钟模式采用SampleSetK技术,这是一种用户可编程的模拟输入通道定序器。SampleSet方法为多通道应用提供了更大的定序灵活性,同时减轻了微控制器或DSP(控制单元)的大量通信开销。 外部引脚可访问多路复用器的输出和ADC输入,以简化多通道信号调理。内部时钟模式集成了FIFO,允许高速采样数据,然后随时或以较低时钟速率进行读取。内部时钟模式还支持内部平均,可改善噪声输入信号的信噪比。这些器件的模拟输入通道可配置为单端输入、全差分对或相对于一个公共输入的伪差分输入。MAX11329–MAX11332的工作电源电压为2.35V至3.6V,在3Msps时仅消耗15.2mW功率。 MAX11329–MAX11332具备AutoShutdownK、快速唤醒功能和高速三线串行接口。这些器件具备完全掉电模式,以实现最佳电源管理。48MHz三线串行接口可直接连接到SPI、QSPIK和MICROWIRE器件,无需外部逻辑。 出色的动态性能、低电压、低功耗、易用性和小封装尺寸,使这些转换器非常适合便携式电池供电的数据采集应用,以及其他对低功耗和小空间有要求的应用。 MAX11329–MAX11332采用32引脚、5mm x 5mm TQFN封装,工作温度范围为-40°C至+125°C。

商品特性

  • 扫描模式、内部平均和内部时钟
  • 16级先进先出(FIFO)
  • SampleSet:用户定义的通道序列,最大长度为256
  • 输入引脚:允许单端、差分和伪差分对的任意组合
  • 带真差分跟踪/保持功能的模拟多路复用器:16/8通道单端;8/4通道全差分对;15/8通道相对于公共输入的伪差分
  • 可从外部访问的多路复用输出和ADC输入
  • 两种软件可选的双极性输入范围:±VREF+/2、±VREF+
  • 所有通道的灵活输入配置
  • 高精度:±1 LSB积分非线性(INL)、±1 LSB微分非线性(DNL),无漏码
  • 在100kHz输入频率下保证70dB的信纳比(SINAD)
  • 1.5V至3.6V数字I/O电源电压
  • 2.35V至3.6V电源电压
  • 延长便携式应用的电池寿命:在3V电源、3Msps时功耗为15.2mW;完全关断电流为2μA
  • 外部差分基准(1V至VDD)
  • 48MHz三线SPI/QSPI/MICROWIRE/DSP兼容串行接口
  • 宽温度范围-40°C至+125°C工作
  • 节省空间的32引脚、5mm x 5mm TQFN封装
  • 3Msps转换速率,无流水线延迟

应用领域

  • 高速数据采集系统
  • 高速闭环系统
  • 工业控制系统
  • 医疗仪器
  • 电池供电仪器
  • 便携式系统
