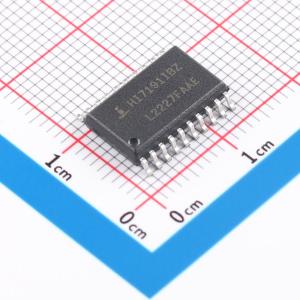

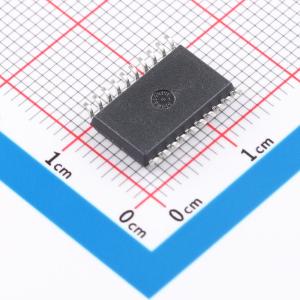

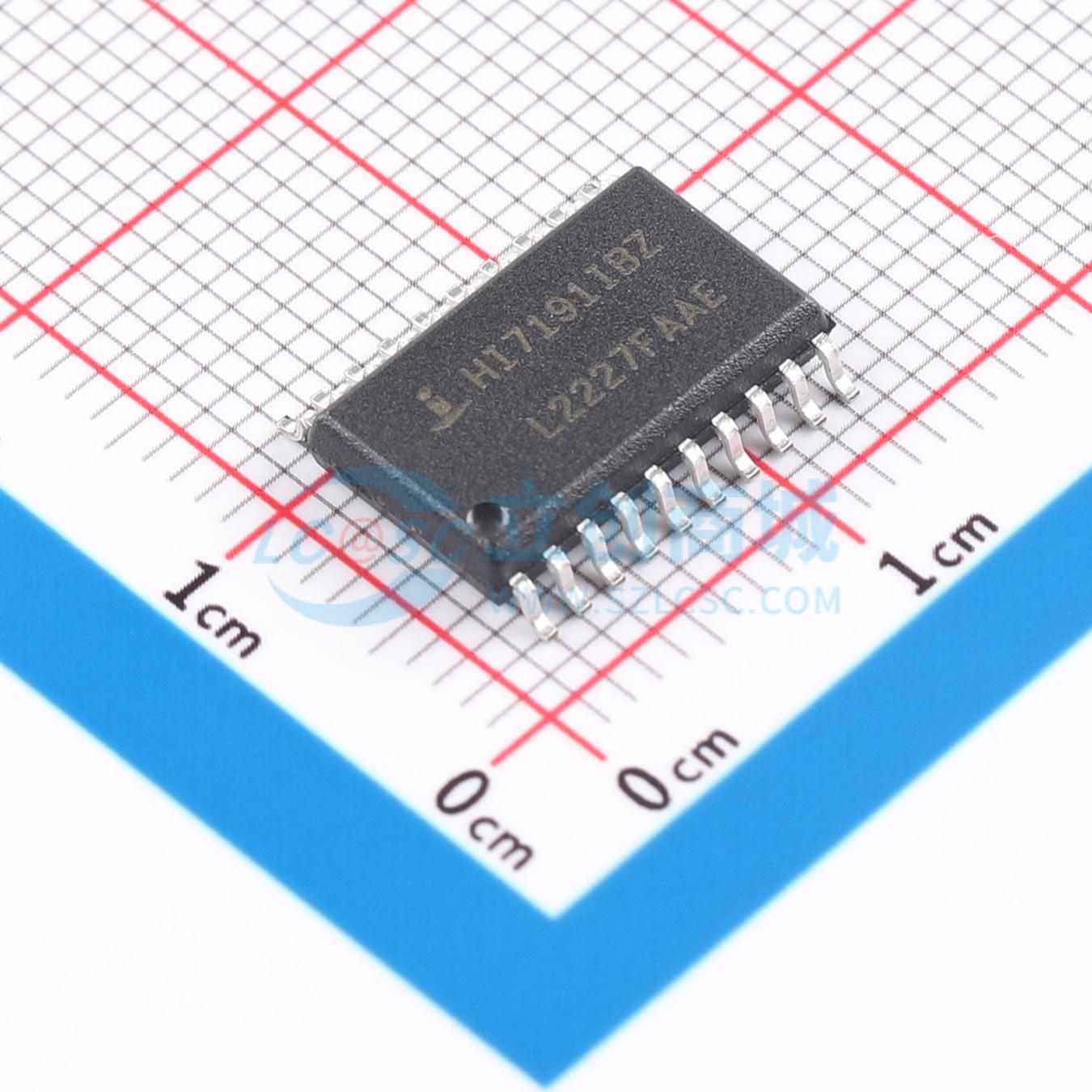

温馨提醒：图片仅供参考，商品以实物为准

HI7191IBZ

24位高精度Sigma Delta A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HI7191是一款单片仪器级ΣΔ模数转换器，可从±5V电源工作。信号和参考输入均为全差分，具有最大的灵活性和性能。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: HI7191IBZ
商品编号: C1543247
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

24位高精度Σ-Δ型A/D转换器。HI7191是一款单片式仪表Σ-Δ型A/D转换器，采用±5V电源供电。信号输入和参考输入均为全差分输入，以实现最大的灵活性和性能。内部可编程增益仪表放大器（PGIA）提供1至128的输入增益，无需外部前置放大器。按需转换器自动校准功能能够消除外部和内部电路中存在的失调和增益误差。板载用户可编程数字滤波器可提供超过120dB的60/50Hz噪声抑制能力，并允许在较宽的动态范围内对分辨率和转换速度进行微调。HI7190和HI7191在功能上是相同的器件，但HI7190具有更严格的线性度规格。HI7191包含一个串行I/O端口，与大多数同步传输格式兼容，包括摩托罗拉6805/11系列SPI和英特尔8051系列SSR协议。一组复杂的命令使用户能够控制校准、PGIA增益、器件选择、待机模式和其他几个功能。片上校准寄存器允许用户读写校准数据。

商品特性

20位分辨率，无丢码
0.0015%积分非线性（典型值）
±20mV至±2.5V满量程输入范围
内部PGIA，增益为1至128
串行数据I/O接口，与SPI兼容
差分模拟和参考输入
内部或系统校准
对60/50Hz电源噪声抑制能力达120dB
阶跃输入时，最大4次转换的建立时间
提供无铅加退火工艺产品（符合RoHS标准）

应用领域

过程控制与测量
工业秤
零件计数秤
实验室仪器
地震监测
磁场监测

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(760个/管，最小起订量 1 个)

个

起订量：1 个760个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	-
	通道数	-
	工作电压	2.5V~5V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	132.3dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	10MHz；100kHz~10MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	全量程范围(FSR)	5V
