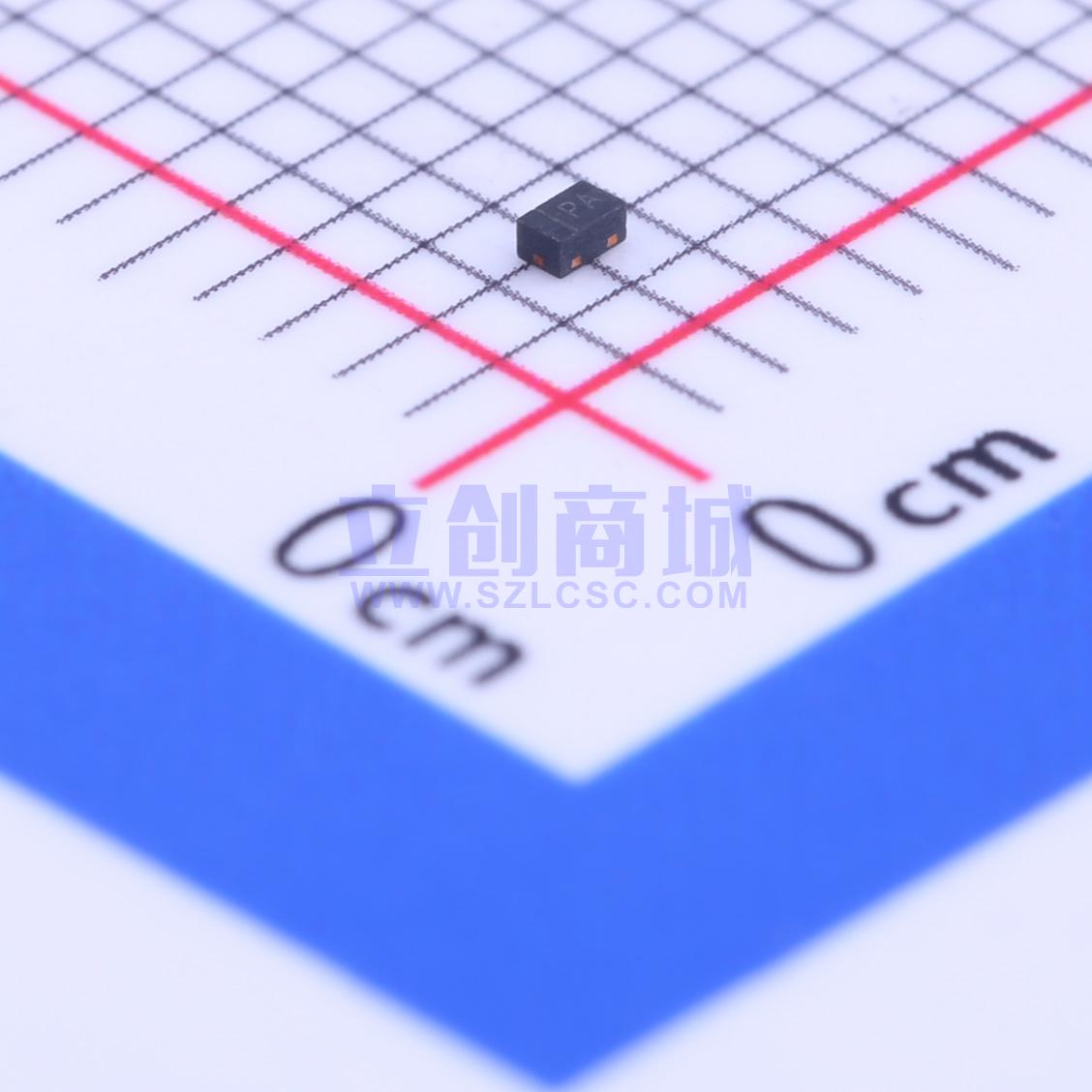

温馨提醒：图片仅供参考，商品以实物为准
BDFN2A121V
单向 12V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DFN1006/0402 12V Cj=50pF 单向 静电TVS 供电口
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BDFN2A121V
- 商品编号
- C152028
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 50pF |
商品特性
- 保护一条I/O线或电源线
- 与SOD923完全兼容
- 钳位电压低
- 工作电压：12V
- 漏电流低
- 典型响应时间 < 1 ns
- 符合IEC 61000-4-2（ESD）标准，±15kV（空气放电），±8kV（接触放电）
- 符合IEC 61000-4-4（EFT）标准，40A（5/50ns）
应用领域
- 笔记本电脑
- 手机
- 数码相机
- 个人数字助理（PDA）
