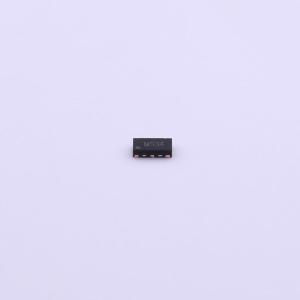

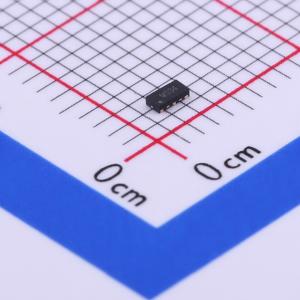

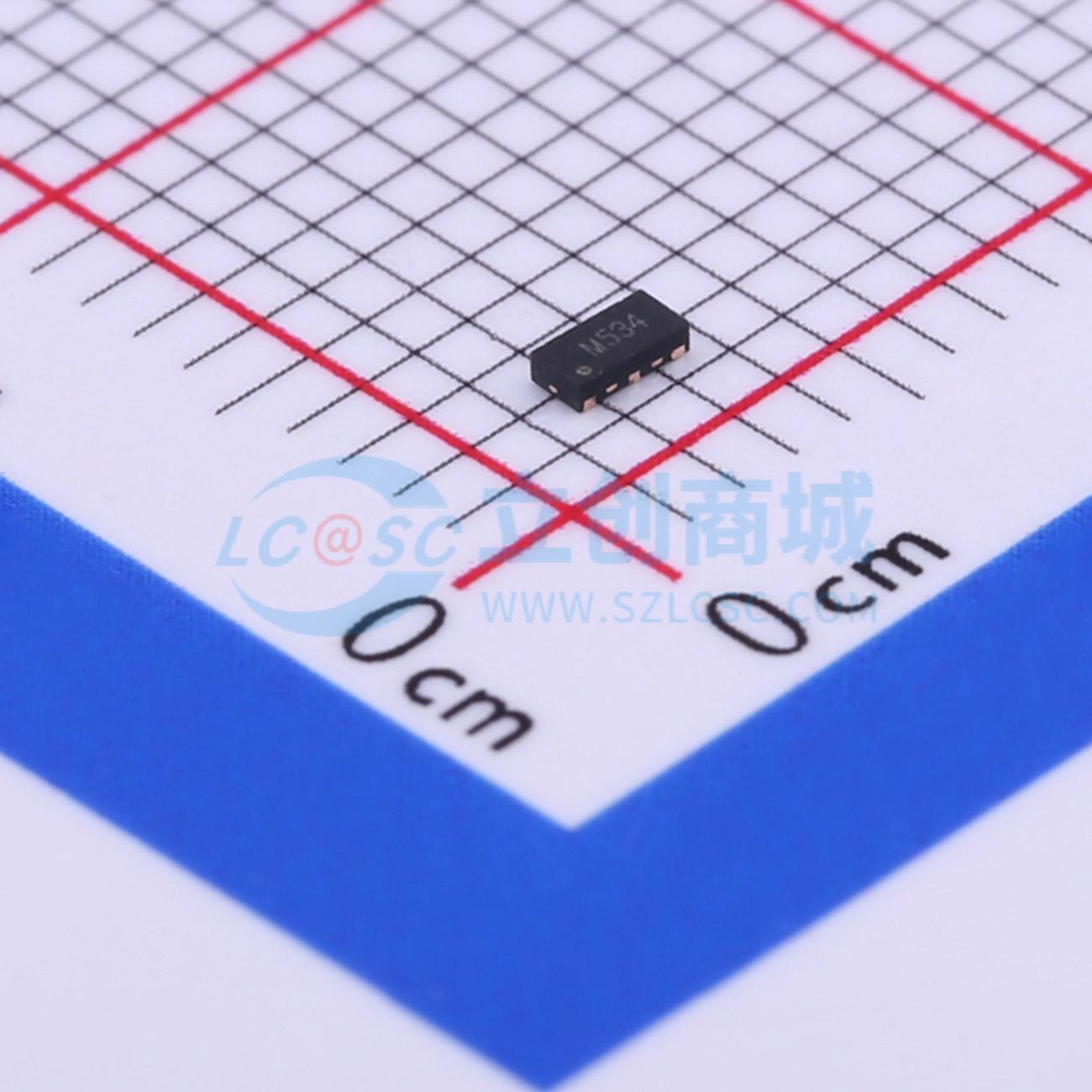

温馨提醒：图片仅供参考，商品以实物为准
BDFN2010A054R
ESD 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：45 瓦峰值脉冲功率（tp = 8/20μs）。 微型 DFN2010 封装。 最多保护 4 条线路。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。应用：USB 3.0/3.1，Type C。 HDMI 1.4/2.0，Display Port 1.3
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BDFN2010A054R
- 商品编号
- C152030
- 商品封装
- DFN2010-5L
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.28pF |
商品特性
- 45W 峰值脉冲功率（tp = 8 / 20μs）
- 微型 DFN2010 封装
- 最多可保护 4 条线路
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.28pF 典型值，I/O 到 I/O）
- IEC 61000 - 4 - 2 ±12kV 接触放电 ±15kV 空气放电
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）3.5A（8/20μs）
应用领域
- USB 3.0/3.1、Type - C
- HDMI 1.4/2.0、Display Port 1.3
- 统一显示接口
- 数字视频接口
