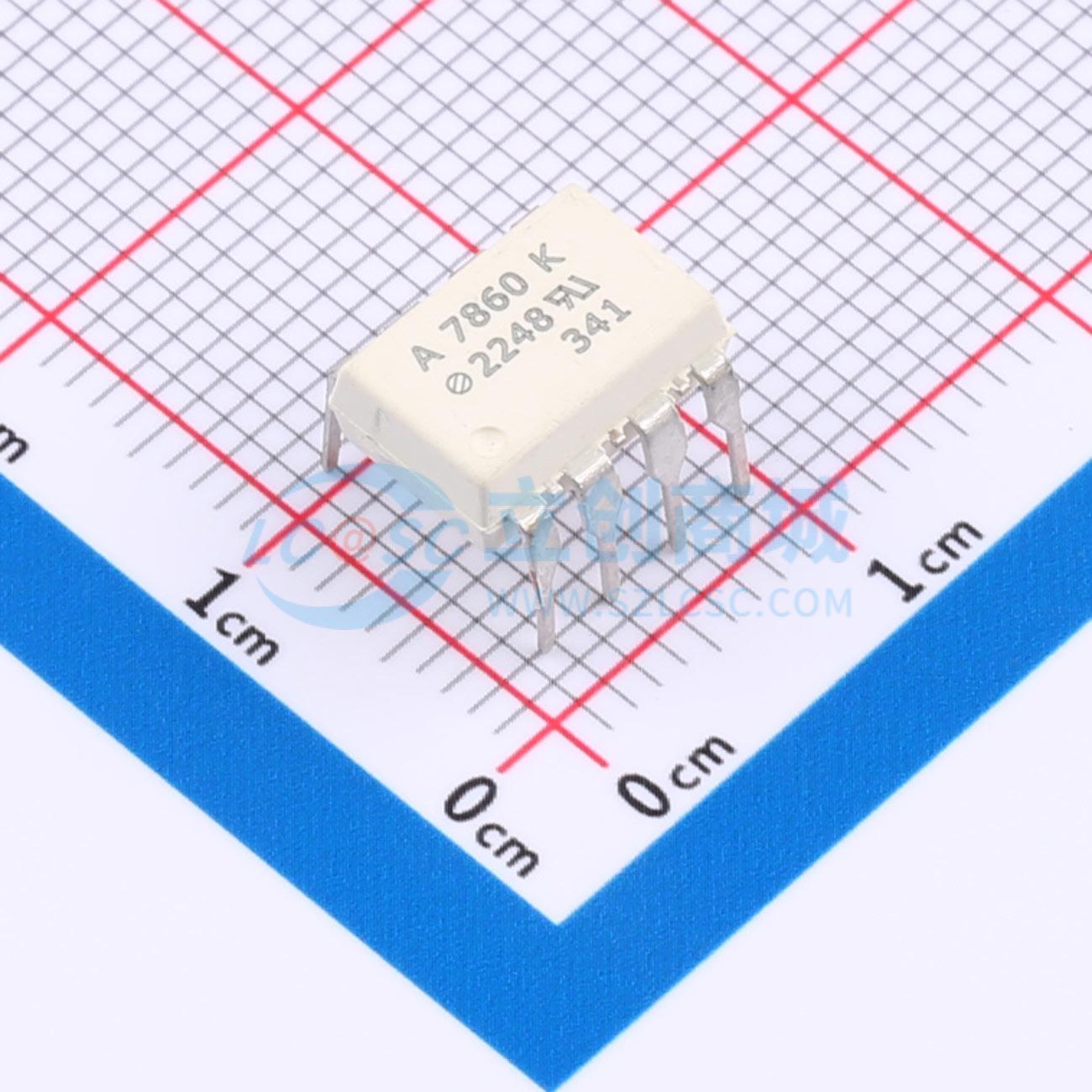

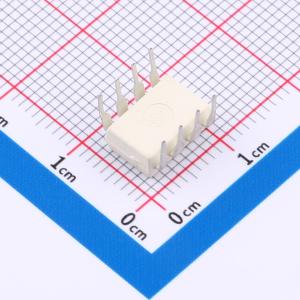

温馨提醒：图片仅供参考，商品以实物为准
HCPL-7860-000E
HCPL 7860 000E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 光隔离调制器与数字接口IC或数字滤波器一起构成一个隔离的可编程双芯片模数转换器。隔离调制器允许直接测量功率逆变器中的电机相电流。在操作中，隔离调制器通过Sigma-Delta (Σ-Δ)过采样调制器将低带宽模拟输入转换为高速一位数据流。这种调制提供了高噪声容限和对隔离模式瞬变的出色抗扰度。调制器数据和片上采样时钟被编码并传输到隔离边界，在那里它们被恢复并解码为单独的高速时钟和数据通道。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-7860-000E
- 商品编号
- C1540115
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式ADC | |
| 差分输入通道数 | 2 | |
| 非差分通道数 | - | |
| 分辨率(位) | 15 | |
| 采样率 | - | |
| 时钟频率(fc) | 8.2MHz~13.2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入电压 | ±200mV | |
| 积分非线性 | ±3LSB | |
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 15kV/us | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 12位线性度
- 200纳秒转换时间（与HCPL-0872配合使用时的预触发模式2）
- 12位有效分辨率，信号延迟5微秒（14位时为102微秒）（与HCPL-0872配合使用）
- 快速3微秒过量程检测（与HCPL-0872配合使用）
- ±200毫伏输入范围，单5伏电源
- 偏移校准（与HCPL-0872配合使用）
- -40℃至+85℃工作温度范围
- 15千伏/微秒隔离瞬态抗扰度
- 安全认证：UL 1577、CSA和IEC/EN/DIN EN 60747-5-5
应用领域
- 电机相电流和轨电流检测
- 数据采集系统
- 工业过程控制
- 逆变器电流检测
- 通用电流检测和监测
