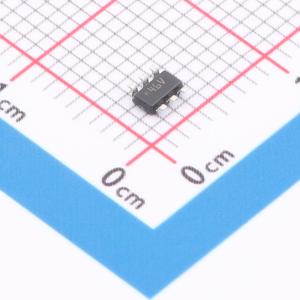

TPL5110QDDCRQ1

TPL5110-Q1 毫微级计时器是一种集成了 MOSFET 驱动器且通过 AEC-Q100 认证的低功耗计时器，非常适合占空比或电池供电型应用中的电源门控。TPL5110-Q1 的电流消耗仅为 35nA，可用于支持电源线路，并大幅降低系统睡眠期间的总待机电流。利用这一节能特性可以明显缩小电池尺寸，使得 TPL5111 成为能量采集或无线传感器应用的理想选择。TPL5110-Q1 可提供 100ms 至 7200s 的可选计时间隔，适用于电源门控应用。此外，TPL5110-Q1 还具有独特的单次触发功能，计时器可仅在一个周期内为 MOSFET 供电。TPL5110-Q1 采用 6 引脚 SOT23 封装。

• 符合 AEC-Q100 标准
• 器件温度等级 1: -40℃ 至 125℃ 环境工作温度范围
• 器件 HBM ESD 分类等级 2
• 器件 CDM ESD 分类等级 C5
• 符合汽车应用要求
• 提供功能安全
• 电压为 2.5V 时，电流消耗为 35nA（典型值）
• 电源电压范围为 1.8V 至 5.5V
• 可选计时间隔：100ms 至 7200s
• 计时器精度：1%（典型值）
• 可通过电阻选择时间间隔
• 手动为 MOSFET 上电
• 单次触发功能
• TPL5010-Q1：具备可编程延迟范围的看门狗功能
• TPL5110-Q1：具有可编程延迟范围和单次触发特性的 MOS 驱动器

• 电动汽车电池供电型系统
• 离合器执行器电路
• 车门把手电路
• 智能钥匙远程电流传感器
• 入侵者检测
