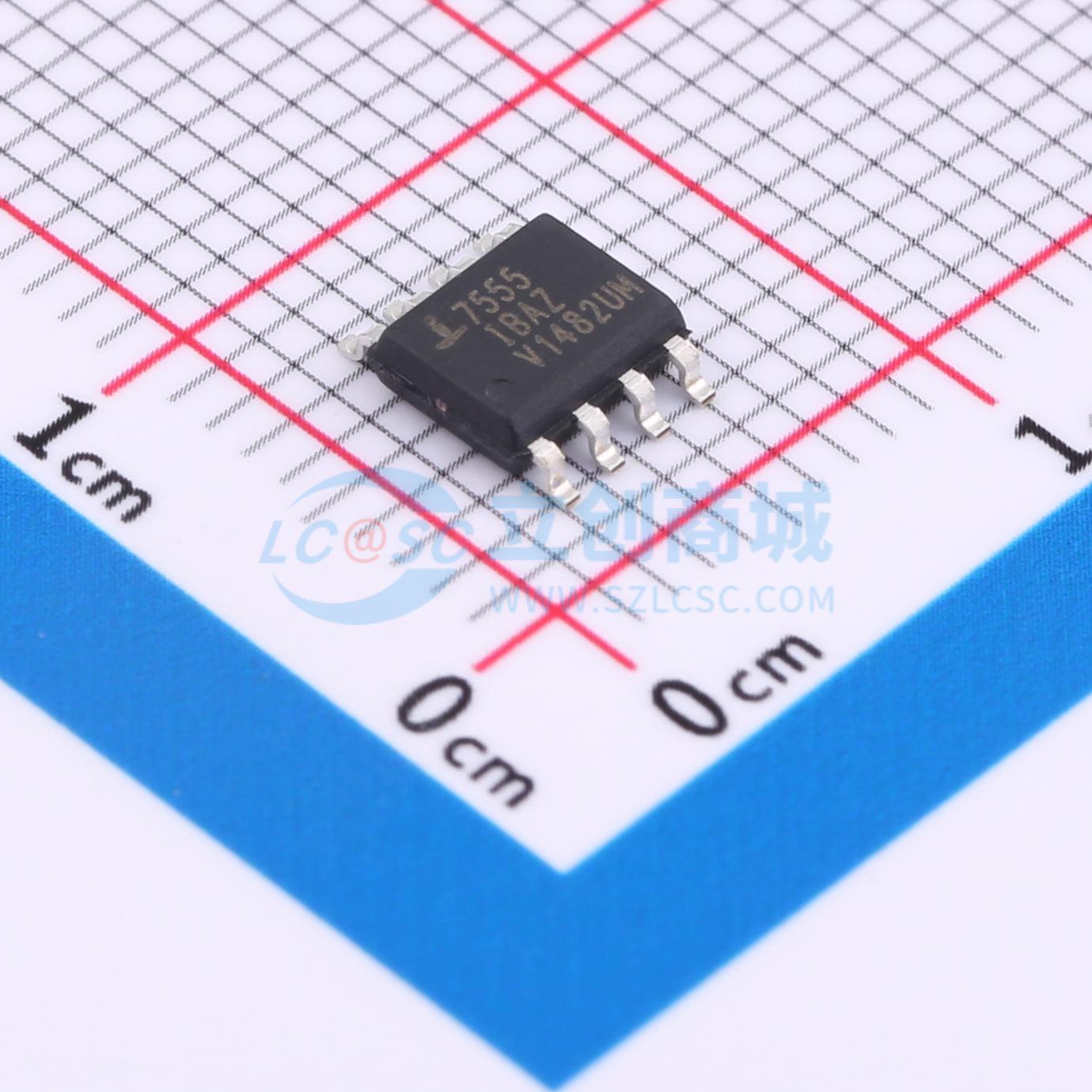

ICM7555IBAZ

ICM7555和ICM7556是CMOS RC定时器，与标准的SE/NE 555/556和355定时器相比，提供了显著改进的性能，同时在大多数应用中可以直接替代这些设备。改进的参数包括低电源电流、宽工作电源电压范围、低阈值、触发和复位电流、输出转换期间不会对电源电流产生短路效应、更高的频率性能以及无需对控制电压进行去耦即可稳定运行。

具体来说，ICM7555和ICM7556是能够产生精确延时或频率的稳定控制器。ICM7556是双ICM7555，两个定时器独立工作，仅共享V+和GND。在单稳态模式下，每个电路的脉冲宽度由一个外部电阻和电容精确控制。作为振荡器的无稳态运行时，自由运行频率和占空比都通过两个外部电阻和一个电容精确控制。与常规的双极性SE/NE 555/556器件不同，控制电压端不需要用电容去耦。电路在下降（负）波形时被触发和复位，输出反相器可以提供足够大的源电流或灌电流以驱动TTL负载，或者提供最小偏移以驱动CMOS负载。

• 在大多数情况下与 SE/NE 555/556 或 TLC555/556 完全等效
• 低电源电流 - ICM7555 . . . . . . . 60μA - ICM7556 . . . . 120μA
• 极低输入电流 . . . . 20pA
• 高速运行 . . . . 1MHz
• 保证电源电压范围 . . . . 2V 至 18V
• 温度稳定性 . . . . . . 0.005
• 正常复位功能 - 输出转换期间不会对电源进行短路
• 可以使用比普通 555/556 更高阻抗的定时元件，以实现更长的 RC 时间常数
• 定时范围从微秒到小时
• 可在无稳态和单稳态模式下工作
• 可调占空比
• 高输出源/吸电流驱动器可以驱动 TTL/CMOS
• 输出具有非常低的偏移，高电平和低电平
• 无铅（符合 RoHS 标准）

• 精确定时
• 脉冲生成
• 顺序定时
• 时间延迟生成
• 脉冲宽度调制（PWM）控制器
• 脉冲位置调制
• 缺脉检测器
