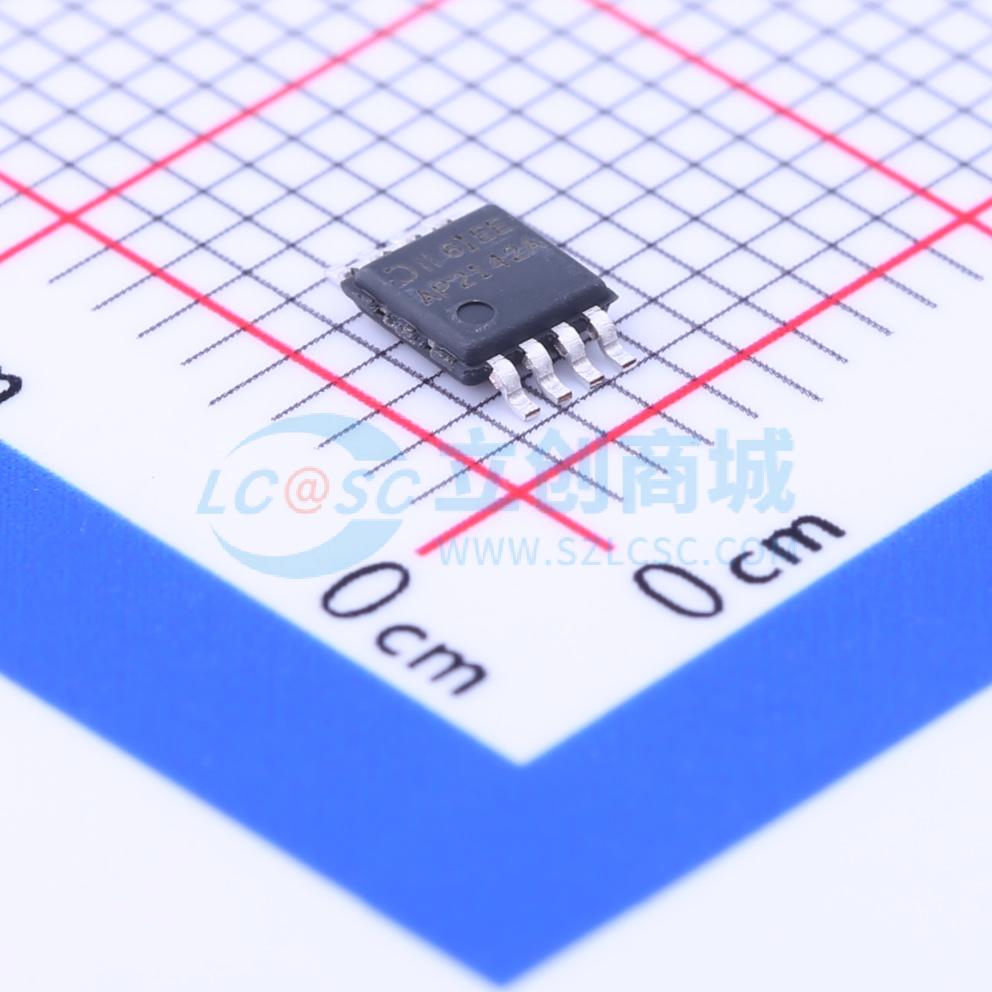

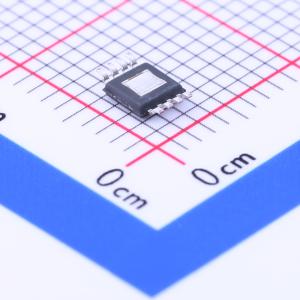

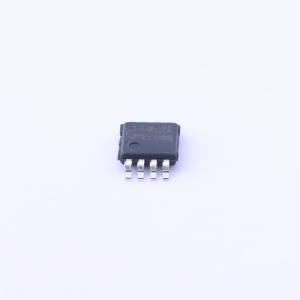

AP2142AMPG-13

AP2142A和AP2152A是双通道限流集成高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB标准，使能输入具有两种极性可选。 这些器件具有快速的短路响应时间，可提高整个系统的稳健性，并集成了输出放电功能，以确保对输出电压电容进行完全可控的放电。它们为承受重容性负载和可能发生短路的应用提供了完整的保护解决方案，具备反向电流阻断、过流、过温和短路保护功能，以及可控的上升时间和欠压锁定功能。开漏标志输出具有7ms的消抖能力，可防止误报过流，且无需任何外部元件。 所有器件均提供SO - 8、MSOP - 8EP和U - DFN3030 - 8封装。

• 带输出放电功能的双通道限流功率开关
• 快速短路响应时间：2µs
• 0.7A精确限流
• 反向电流阻断
• 导通电阻85mΩ
• 输入电压范围：2.7V – 5.5V
• 内置软启动，典型上升时间0.6ms
• 短路和热保护
• 带消隐时间（典型值7ms）的故障报告（FLG）
• ESD保护：2kV HBM、300V MM
• 高电平有效（AP2152A）或低电平有效（AP2142A）使能
• 环境温度范围：-40℃至+85℃
• SO - 8、MSOP - 8EP和DFN3030E - 8（外露焊盘）：采用“绿色”模塑料（无溴、锑）
• 完全无铅且完全符合RoHS标准
• 无卤素和锑，“绿色”器件
• 获UL认证，文件编号E322375
• 通过IEC60950 - 1 CB体系认证

• 液晶电视和显示器
• 机顶盒、住宅网关
• 笔记本电脑、台式机、服务器、打印机、扩展坞、集线器
