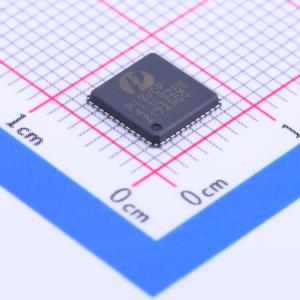

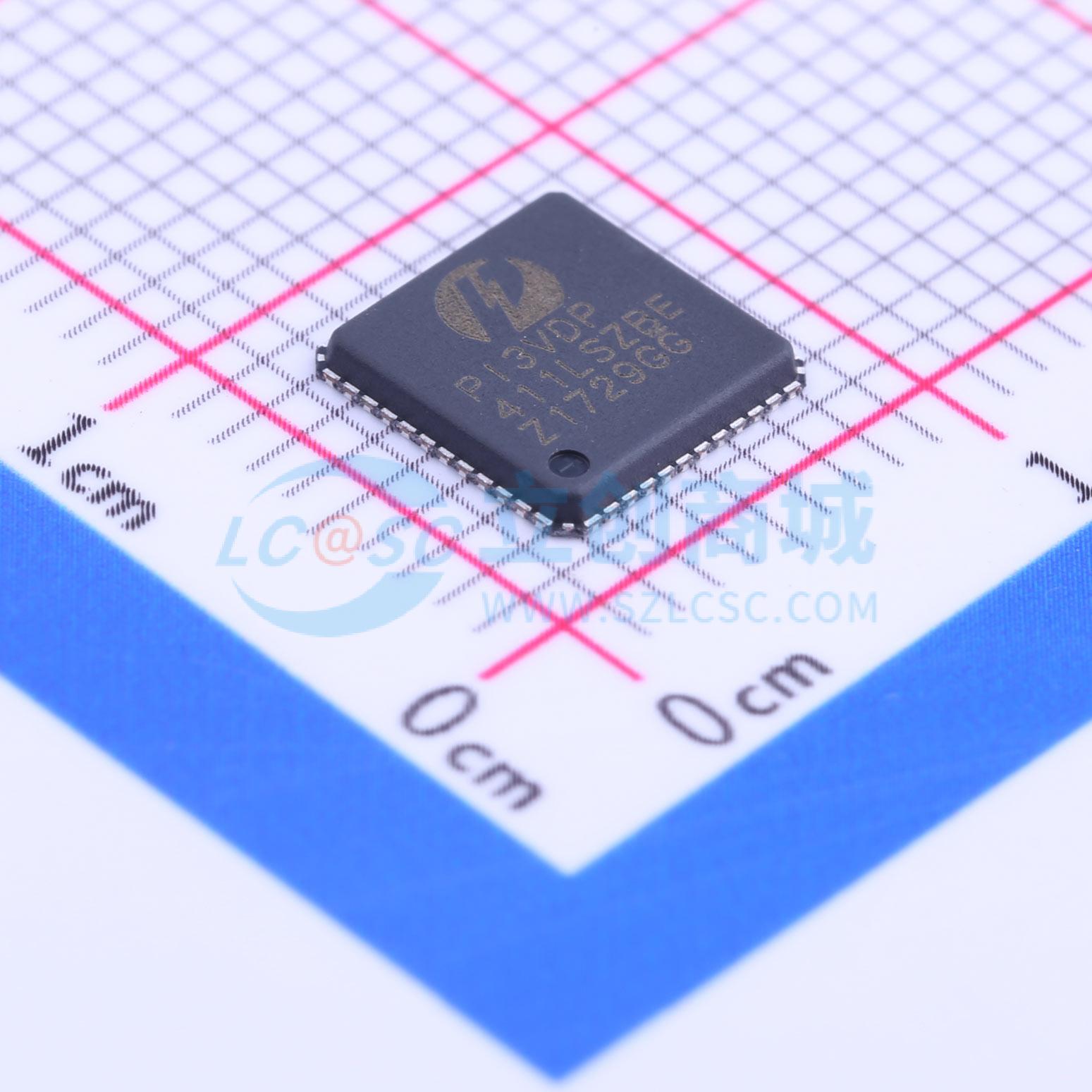

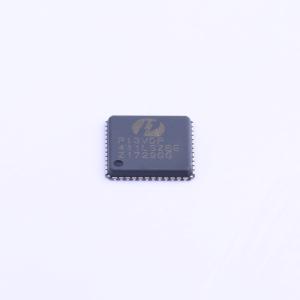

PI3VDP411LSZBE

PI3VDP411LS 可使双模 DP 发射器在 HDMI 模式下工作。这种灵活性让用户可选择如何连接至心仪的显示器。所有信号路径均接受交流耦合视频信号。PI3VDP411LS 将该交流耦合信号转换为符合 HDMI rev 1.3 标准且具有适当信号摆幅的信号。此转换自动进行，对用户透明。 PI3VDP411LS 支持高达 2.5Gbps 的速率，可实现每个通道 12 位的色彩深度，符合 HDMI rev 1.3 的规定。

• 将低摆幅交流耦合差分输入转换为符合 HDMI rev 1.3 标准的开漏电流驱动、接收端端接差分输出
• 每通道 HDMI 电平转换操作速率高达 2.5Gbps（250MHz 像素时钟）
• 为交流耦合差分输入集成 50 欧姆端接电阻
• 具备使能/禁用功能，可关闭 TMDS 输出以进入低功耗状态
• 对 TMDS 输出进行输出压摆率控制，以降低 EMI
• 透明操作：无需重新定时或配置
• 需要 3.3V 电源
• 根据 IEC61000 - 4 - 2 测试规范 4 级标准，所有高速 I/O 引脚（IN_X 和 OUT_x）集成 8kV 接触式 ESD 保护
• DDC 电平转换器可将接收端的 5V 电平转换为源端的 3.3V 电平
• 用于 HDMI/DVI 连接器 HPD 信号的电平转换器
• HPD_sink 输入集成下拉电阻，确保未连接显示器时“输入低电平”
• 封装（提供无铅和环保型）
  • 48 TQFN，7mm×7mm（ZDE）
  • 48 TQFN，7mm x 7mm（ZBE）
  • 42 TQFN，9mm×3.5mm（ZHE）
