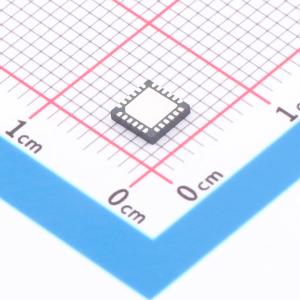

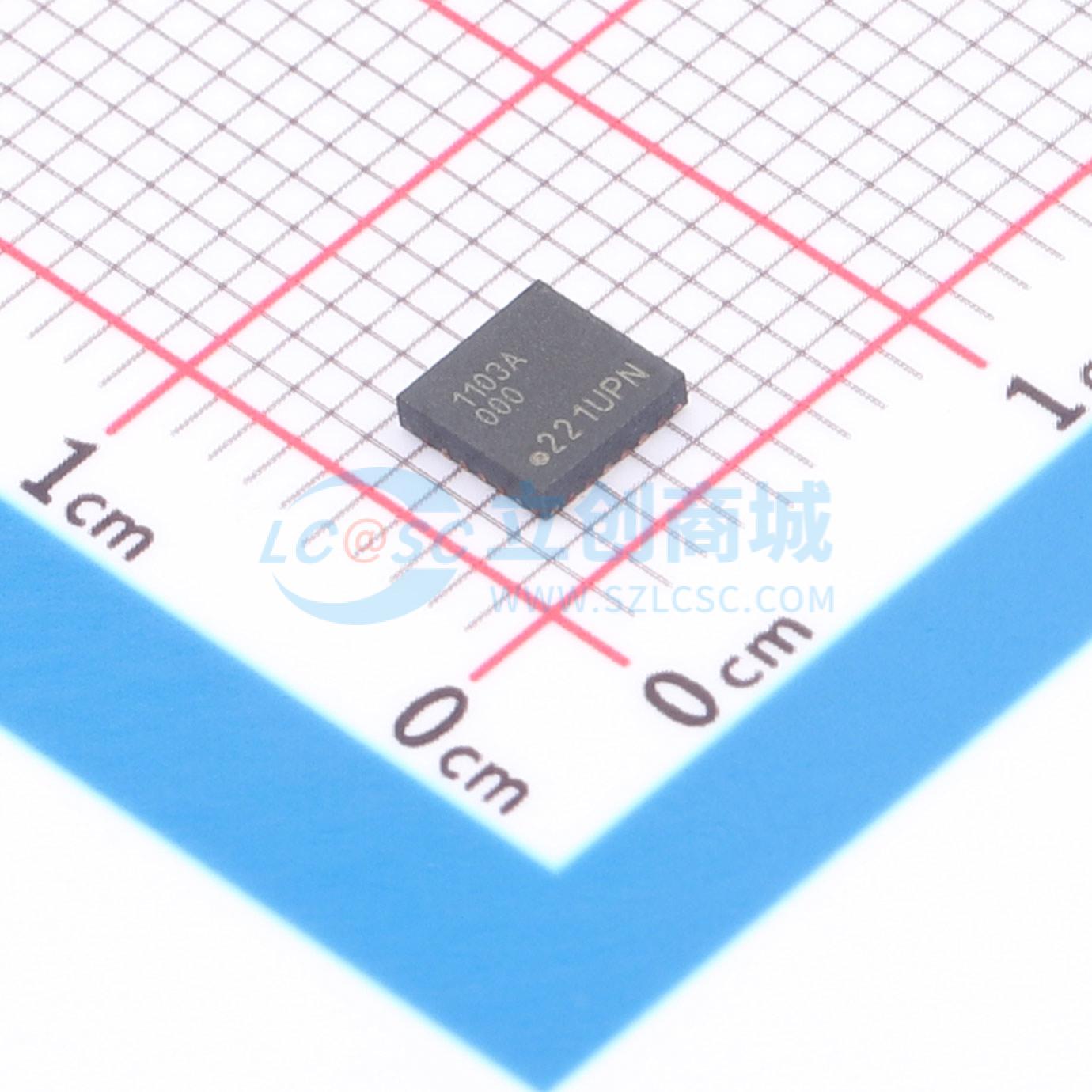

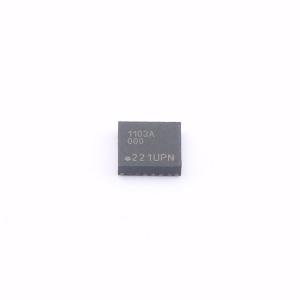

5P1103A000NLGI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款可编程扇出缓冲器，适用于高性能消费、网络、工业、计算和数据通信应用。配置可以存储在片上一次性可编程 (OTP) 存储器中，也可以使用 I²C 接口进行更改。输出由单个参考时钟生成。输入参考可以是晶体、外部单端或差分时钟
品牌名称: RENESAS(瑞萨)/IDT
商品型号: 5P1103A000NLGI
商品编号: C1535801
商品封装: QFN-24-EP(4x4)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

5P1103是一款可编程扇出缓冲器，适用于高性能消费、网络、工业、计算和数据通信应用。配置可存储在片上一次性可编程（OTP）存储器中，也可通过I²C接口进行更改。输出由单个参考时钟生成。输入参考可以是晶体、外部单端或差分时钟。参考时钟可来自两个冗余时钟输入之一，并通过CLKSEL引脚进行选择。无毛刺手动切换功能允许在正常运行期间选择其中一个冗余时钟。两个选择引脚允许最多4种不同配置进行编程，并可通过处理器GPIO或自举方式访问。不同的选择可用于不同的操作模式（全功能、部分功能、部分掉电）、地区标准（美国、日本、欧洲）或系统生产裕量测试。该器件可配置为使用两个I²C地址之一，以便在系统中使用多个器件。

商品特性

多达两对高性能通用差分输出对 – 低均方根附加相位抖动：0.2ps
四组内部非易失性系统内可编程或工厂可编程OTP存储器
I²C串行编程接口
一个额外的LVCMOS输出时钟
两对通用输出对： – 每对可配置为一对差分输出或两个LVCMOS输出
I/O标准： – 单端I/O：1.8V至3.3V LVCMOS – 差分I/O - LVPECL、LVDS和HCSL
输入频率范围： – LVCMOS参考时钟输入（XIN/REF） – 1MHz至200MHz – LVDS、LVPECL、HCSL差分时钟输入（CLKIN、CLKINB） – 1MHz至350MHz – 晶体频率范围：8MHz至40MHz
每对输出可单独选择输出电压（1.8V、2.5V、3.3V）
带手动切换的冗余时钟输入
可编程晶体负载电容
单个输出使能/禁用
掉电模式
1.8V、2.5V或3.3V核心VDDD、VDDA
采用24引脚4mm x 4mm VFQFPN封装
-40℃至+85℃工业温度工作

应用领域

以太网交换机/路由器
PCI Express 1.0/2.0/3.0
广播视频/音频定时
多功能打印机
处理器和FPGA时钟
MSAN/DSLAM/PON
光纤通道、SAN
电信线卡
1 GbE和10 GbE

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	350MHz

	属性	参数值
	工作电压	1.71V~3.465V
	输出通道数	4
	工作温度	-40℃~+85℃
