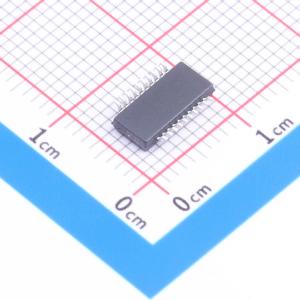

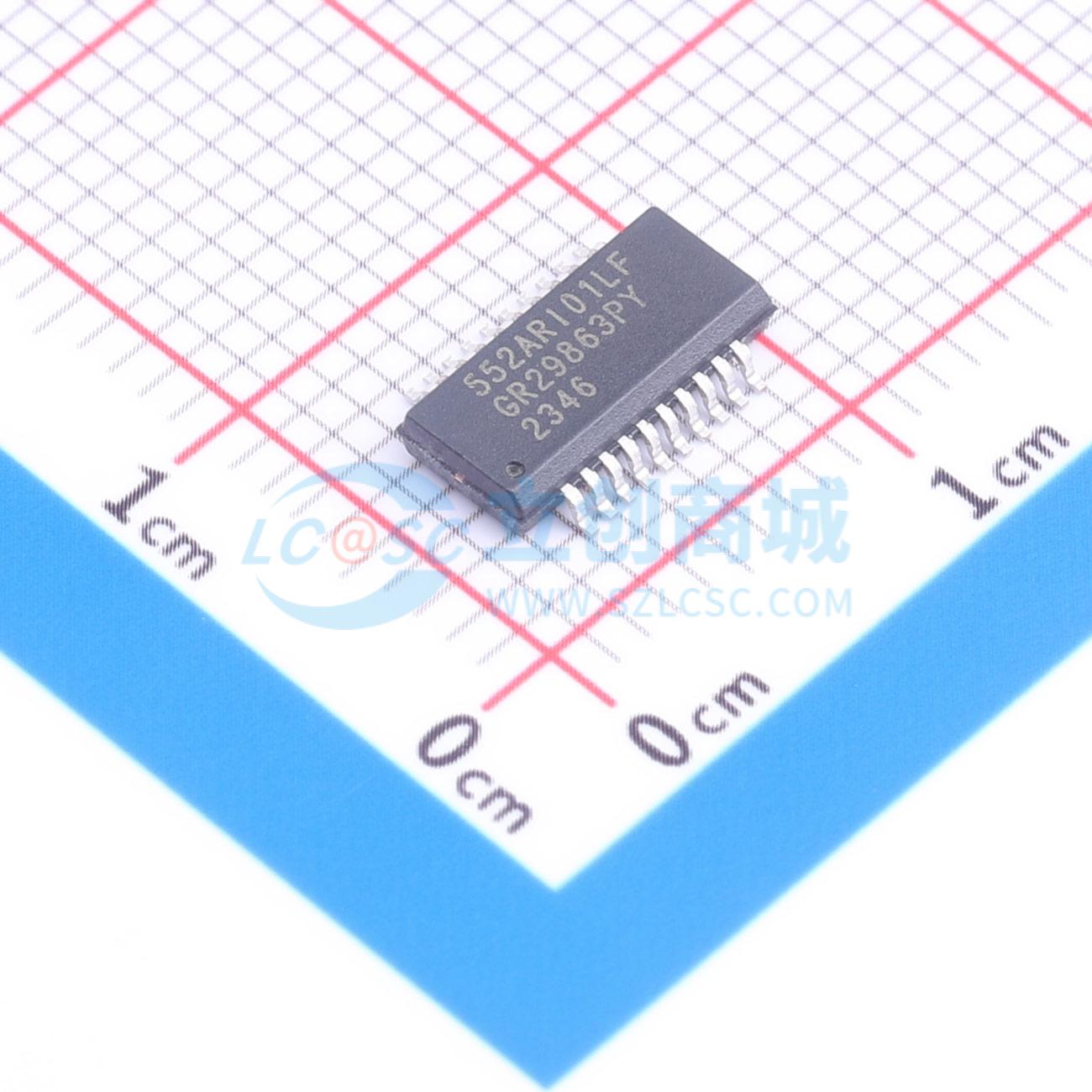

552ARI-01LF

ICS552A - 01可对多个输入时钟或基频、并行模式晶体产生8个低偏斜副本。与其他时钟驱动器不同，这些器件的输入无需单独的振荡器。它采用IDT专利的锁相环（PLL）对输入频率进行倍频，非常适合生成和分配多个高频时钟。这是一款可用于3种不同应用的单芯片：

1. ICS552A - 01（A模式）——振荡器倍频器
2. ICS552A - 01（B模式）——双1:4缓冲器
3. ICS552A - 01（C模式）——1:8振荡器缓冲器

• 采用20引脚SSOP（QSOP）封装
• 提供无铅封装
• 工作电压范围为3.0 V至5.5 V
• 具备工业级温度规格
• 片上倍频器可选x1、x1.33、x2、x2.66、x3、x3.33、x4、x4.66、x5和x6倍频
• 具有掉电和三态模式
• 在3.3 V电压下，时钟输入/输出频率最高可达200 MHz
• 任意四个一组的输出最大偏斜低至250 ps
• 输入可连接在一起，构成1:8缓冲器，任意输出之间的偏斜为250 ps
• 非反相缓冲器模式
• 输出使能模式可将输出置为三态
• 全CMOS输出摆幅，在TTL电平下输出驱动能力为25 mA
• 采用先进的低功耗亚微米CMOS工艺
• 可搭配25 MHz晶体用于网络应用
• 可搭配27 MHz晶体用于MPEG应用
• 输入频率范围为10.0至27.0 MHz
• 提供8个低偏斜输出（< 250 ps）
• 在3.3 V电压下，输出时钟占空比为40/60
