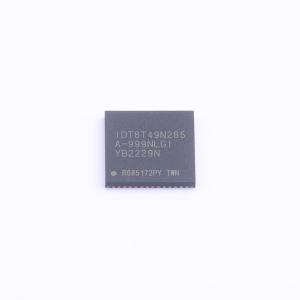

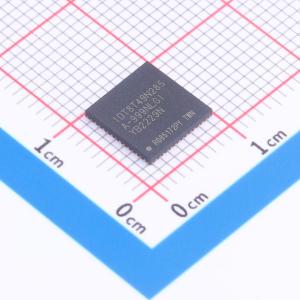

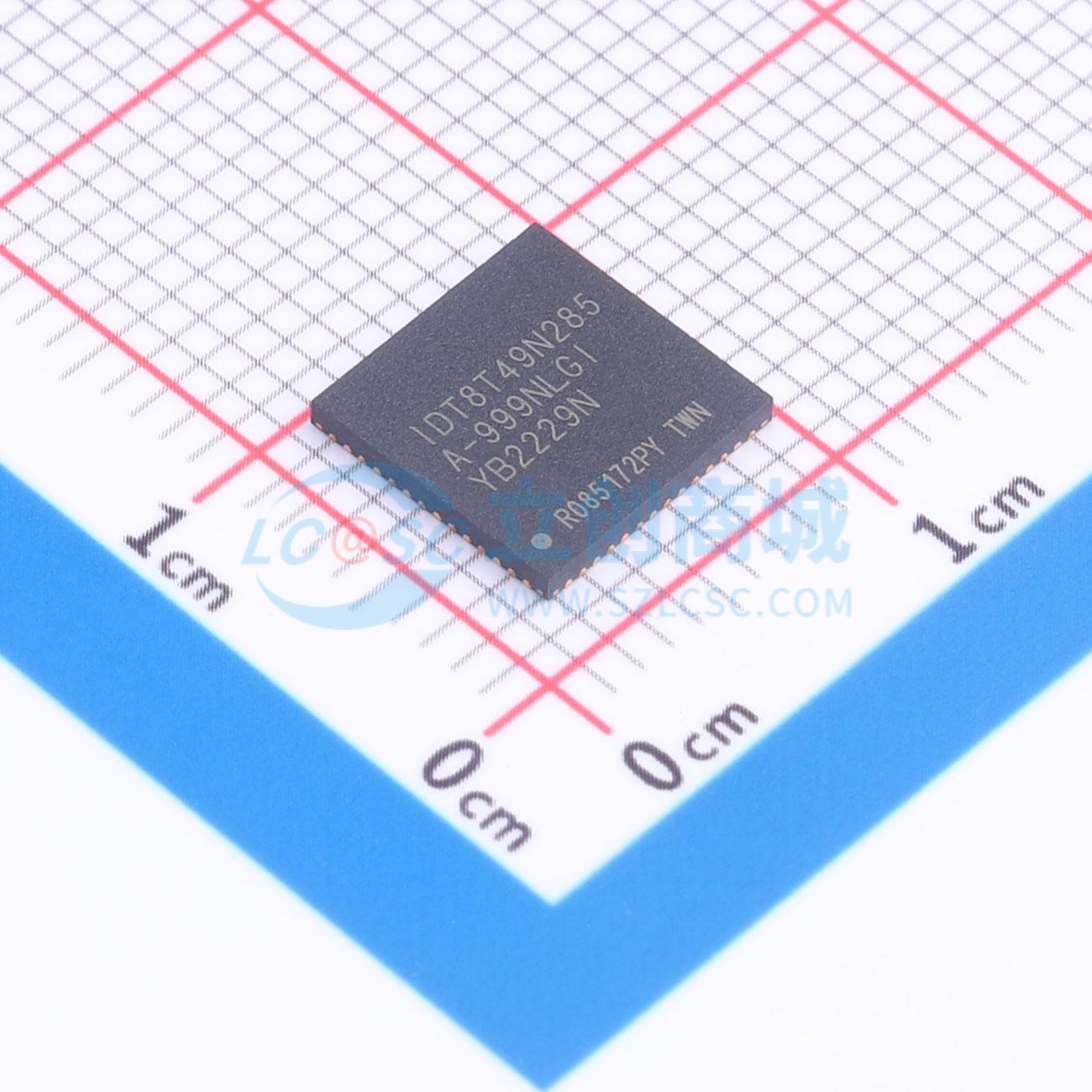

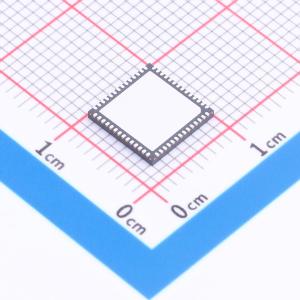

8T49N285A-999NLGI

8T49N285A 999NLGI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有分数反馈PLL，可用作抖动衰减器或频率转换器。配备六个整数和两个分数输出分频器，可生成多达8种不同的输出频率，范围从8kHz到1GHz。其中三种频率彼此完全独立且与输入无关，另外五种是相关频率。八个输出可在LVPECL、LVDS、HCSL或LVCMOS输出电平中选择。适用于任何频率转换应用，包括TG、10G、40G和100G同步以太网、OTN和SONET/SDH，包括ITU-T G.709 (2009) FEC速率。该设备也可作为频率合成器
品牌名称: RENESAS(瑞萨)/IDT
商品型号: 8T49N285A-999NLGI
商品编号: C1535677
商品封装: VFQFPN-56(8x8)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

8T49N285具有一个分数反馈PLL，可作为抖动衰减器或频率转换器使用。它配备了六个整数输出分频器和两个分数输出分频器，可生成多达8种不同的输出频率，范围从8kHz到1GHz。其中三种频率彼此完全独立，且与输入无关。另外五种是相关频率。八个输出可在LVPECL、LVDS、HCSL或LVCMOS输出电平中进行选择。此功能使其非常适合用于任何频率转换应用，包括1G、10G、40G和100G同步以太网、OTN以及SONET/SDH，包括ITU - T G.709（2009）前向纠错（FEC）速率。该器件也可作为频率合成器使用。 8T49N285最多可接受两个差分或单端输入时钟以及一个晶体输入。PLL可以锁定任一输入时钟，但两个输入时钟的频率必须相关。该器件支持输入时钟之间的无中断参考切换。它会监测两个输入时钟是否出现信号丢失（LOS）。当检测到输入时钟故障时，会生成警报。支持自动和手动无中断参考切换选项。LOS行为可设置为支持有间隙或无间隙时钟。 8T49N285支持保持模式，在检测到所有适用输入参考信号丢失时，初始精度为±50ppB。它会维持一个历史平均工作点，在保持模式下，可在有限的相位斜率下回到该工作点。该器件对输入到输出的频率转换没有限制，支持所有FEC速率，大多数转换误差为0ppm。 PLL具有可通过寄存器选择的环路带宽，范围从1.4Hz到360Hz。每个输出支持单独的相位延迟设置，以实现输出与输出之间的对齐。该器件支持输出使能输入以及锁定、保持和LOS状态输出。该器件可通过I²C接口进行编程。它还支持I²C主功能，允许从外部EEPROM读取寄存器配置。

商品特性

8T49N285具有一个分数反馈PLL，可作为抖动衰减器或频率转换器使用
配备六个整数输出分频器和两个分数输出分频器，可生成多达8种不同的输出频率，范围从8kHz到1GHz
其中三种频率彼此完全独立，且与输入无关，另外五种是相关频率
八个输出可在LVPECL、LVDS、HCSL或LVCMOS输出电平中进行选择
最多可接受两个差分或单端输入时钟以及一个晶体输入
PLL可以锁定任一输入时钟，但两个输入时钟的频率必须相关
支持输入时钟之间的无中断参考切换
监测两个输入时钟是否出现信号丢失（LOS），当检测到输入时钟故障时，会生成警报
支持自动和手动无中断参考切换选项
LOS行为可设置为支持有间隙或无间隙时钟
支持保持模式，初始精度为±50ppB
维持一个历史平均工作点，在保持模式下，可在有限的相位斜率下回到该工作点
对输入到输出的频率转换没有限制，支持所有FEC速率，大多数转换误差为0ppm
PLL具有可通过寄存器选择的环路带宽，范围从1.4Hz到360Hz
每个输出支持单独的相位延迟设置，以实现输出与输出之间的对齐
支持输出使能输入以及锁定、保持和LOS状态输出
可通过I²C接口进行编程，还支持I²C主功能，允许从外部EEPROM读取寄存器配置

应用领域

OTN或SONET/SDH设备线路卡（高达OC - 192，并支持FEC比率）
OTN解映射（有间隙时钟和DCO模式）
千兆和太比特IP交换机/路由器，包括对同步以太网的支持
同步以太网（G.8262）应用
无线基站基带
数据通信
100G以太网
支持SDH/SONET和同步以太网时钟，包括所有FEC速率转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	1GHz

	属性	参数值
	工作电压	2.375V~3.465V
	输出通道数	8
	工作温度	-40℃~+85℃
