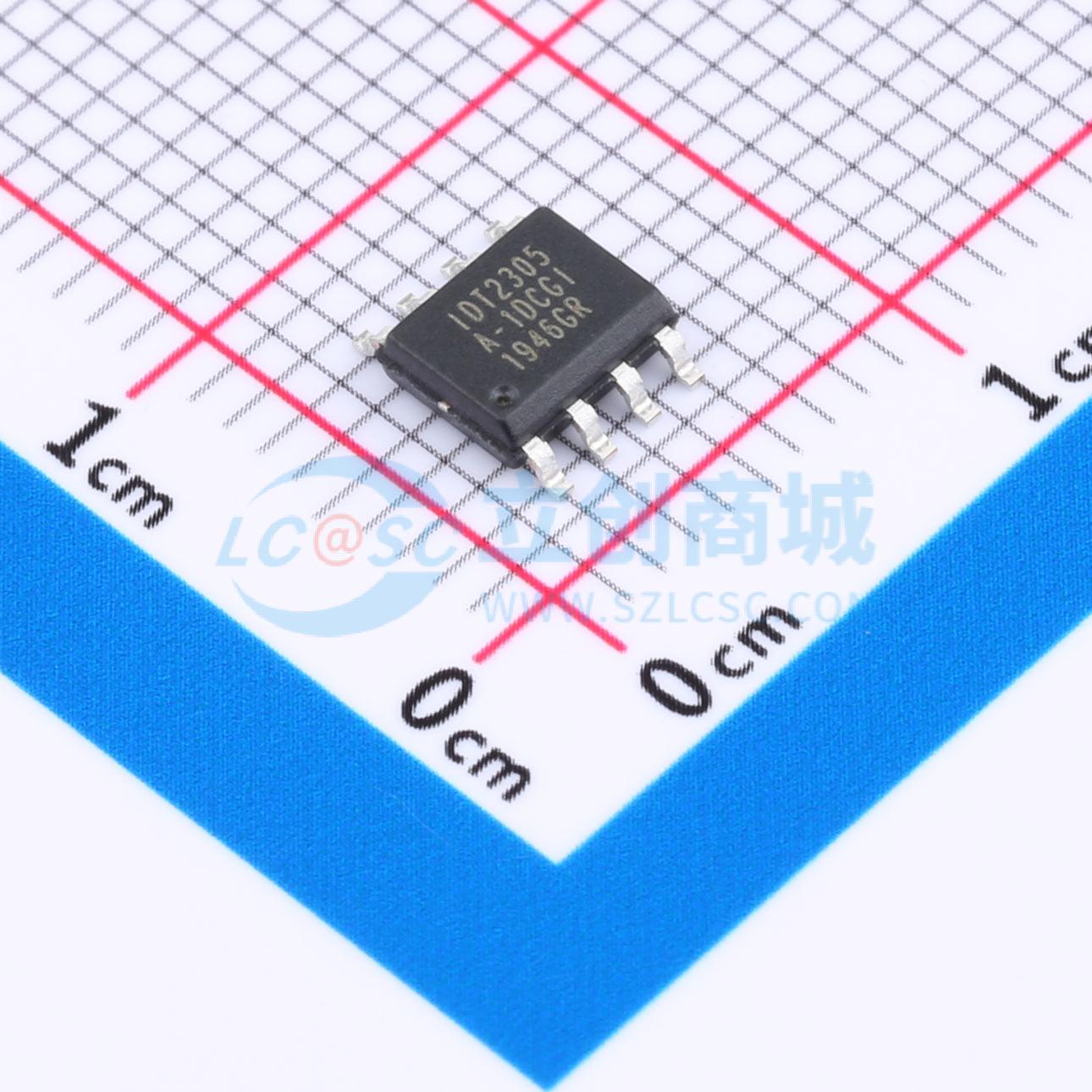

温馨提醒：图片仅供参考，商品以实物为准
2305A-1DCGI
2305A 1DCGI
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高速锁相环 (PLL) 时钟缓冲器，旨在解决高速时钟分配应用问题。通过使输入时钟和输出时钟之间的相位对齐来实现零延迟，工作范围为 10 至 133MHz。接受一个参考输入，并驱动五个低偏斜时钟。1H 版本可运行至 133MHz 频率，并且比 -1 版本具有更高的驱动能力。所有部件都有片上锁相环，可锁定 REF 引脚上的输入时钟。锁相环反馈在片上，并从 CLKOUT 焊盘获得。在没有输入时钟的情况下，进入掉电模式。在这种模式下，商用温度范围的电流消耗小于 12μA，工业温度范围的电流消耗小于 25μA，输出为三态，锁相环不运行，从而显著降低功耗。适用于工业和商业操作。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 2305A-1DCGI
- 商品编号
- C1535696
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 133MHz | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 5 | |
| 工作温度 | -40℃~+85℃ |
商品概述
IDT2305A是一款高速锁相环（PLL）时钟缓冲器，专为高速时钟分配应用而设计。通过使输入时钟和输出时钟的相位对齐，可实现零延迟，工作频率范围为10至133MHz。 IDT2305A接受一个参考输入，并驱动五个低偏斜时钟输出。该器件的-1H版本最高可在133MHz频率下工作，且驱动能力比-1版本更强。所有型号均内置锁相环，可锁定REF引脚上的输入时钟。锁相环反馈在片内完成，取自CLKOUT焊盘。当无输入时钟时，IDT2305A进入掉电模式。在此模式下，商业温度范围的电流消耗小于12μA，工业温度范围的电流消耗小于25μA，输出呈三态，锁相环停止运行，从而显著降低功耗。 IDT2305A适用于工业和商业应用。
商品特性
- 锁相环时钟分配
- 工作频率10MHz至133MHz
- 将一个时钟输入分配到一组五个输出
- 零输入输出延迟
- 输出偏斜 < 250ps
- 低抖动 - 周期抖动 < 200ps
- 无需外部RC网络
- 3.3V VDD供电
- 掉电模式
- 采用SOIC封装
应用领域
- SDRAM
- 电信
- 数据通信
- 电脑主板/工作站
- 关键路径延迟设计
