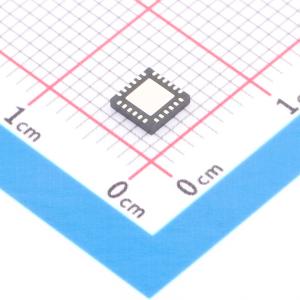

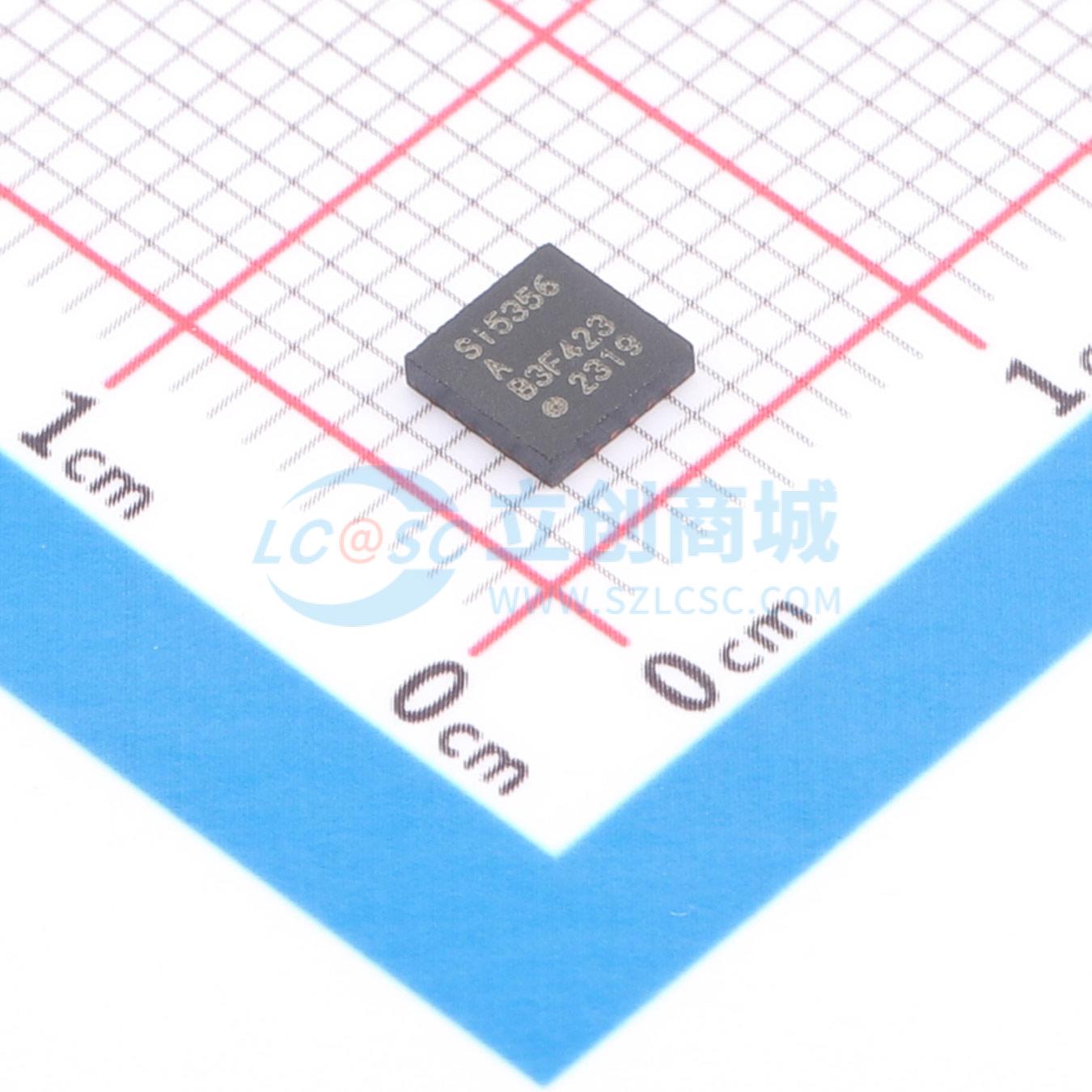

SI5356A-B-GM

SI5356A B GM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高度灵活的 I²C 可编程时钟发生器，能够合成四个完全非整数相关的频率，最高可达 200 MHz。该设备有四个输出组，每组支持两个相同频率的 CMOS 输出。使用专利的 MultiSynth 分数分频器技术，无论配置如何，所有输出都保证具有 0 ppm 的频率合成误差，从而可以用单个设备替代多个时钟 IC 和晶体振荡器。每个输出组可独立配置，支持 1.8、2.5 或 3.3 V。该设备可通过 I²C/SMBus 兼容串行接口进行编程，并支持 1.8、2.5 或 3.3 V 的核心电源供电。
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI5356A-B-GM
商品编号: C1535658
商品封装: QFN-24-EP(4x4)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	相邻周期抖动	40ps
	相位抖动	2ps
	相位偏移	支持
	时钟/振荡器	外置
	输入电平	CMOS
	输出电平	CMOS
	功能特性	片上VCO/DCO；内置锁相环；扩展频谱；内置时钟监测与失锁检测；多源时钟输入；输出同步与相位对齐

商品概述

Si5356是一款高度灵活、可通过I²C编程的时钟发生器，能够合成四个完全非整数相关的频率，最高可达200 MHz。该器件具有四个输出组，每个组支持两个相同频率的CMOS输出。利用专利的小数分频技术，无论配置如何，所有输出均保证0 ppm的频率合成误差，从而能够用单个器件替代多个时钟集成电路和晶体振荡器。每个输出组可独立配置，支持1.8、2.5或3.3 V电压。该器件可通过I²C/SMBus兼容的串行接口进行编程，并支持1.8、2.5或3.3 V核心电源供电。

商品特性

在4个输出组中的每一个上生成1至200 MHz范围内的任意频率
可编程频率配置
保证任何频率组合下的0 ppm频率合成误差
支持25或27 MHz晶体或5至200 MHz输入时钟
八个CMOS时钟输出
易于使用的编程软件
可配置的“三重A”扩频：任意时钟、任意频率、任意扩频量
可编程输出相位调整，误差<20 ps
中断引脚指示LOS或LOL
OEB引脚禁用所有输出，或可通过I²C进行每组OEB控制
低抖动：典型值50 ps峰峰值，最大值75 ps峰峰值周期抖动
优异的电源抑制比性能，无需外部电源滤波
低功耗：45 mA（核心）
核心VDD：1.8、2.5或3.3 V
每组输出具有独立的VDDO：1.8、2.5或3.3 V
小尺寸：4×4 mm 24-QFN封装
工业温度范围：-40至+85℃

应用领域

打印机
音频/视频
DSLAM
存储区域网络
交换机/路由器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	I2C
	最大输出频率	200MHz
	工作电压	1.71V~3.63V
	输出通道数	8
	工作温度	-40℃~+85℃
	周期抖动	50ps
