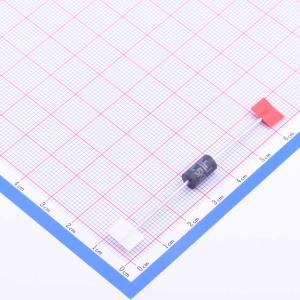

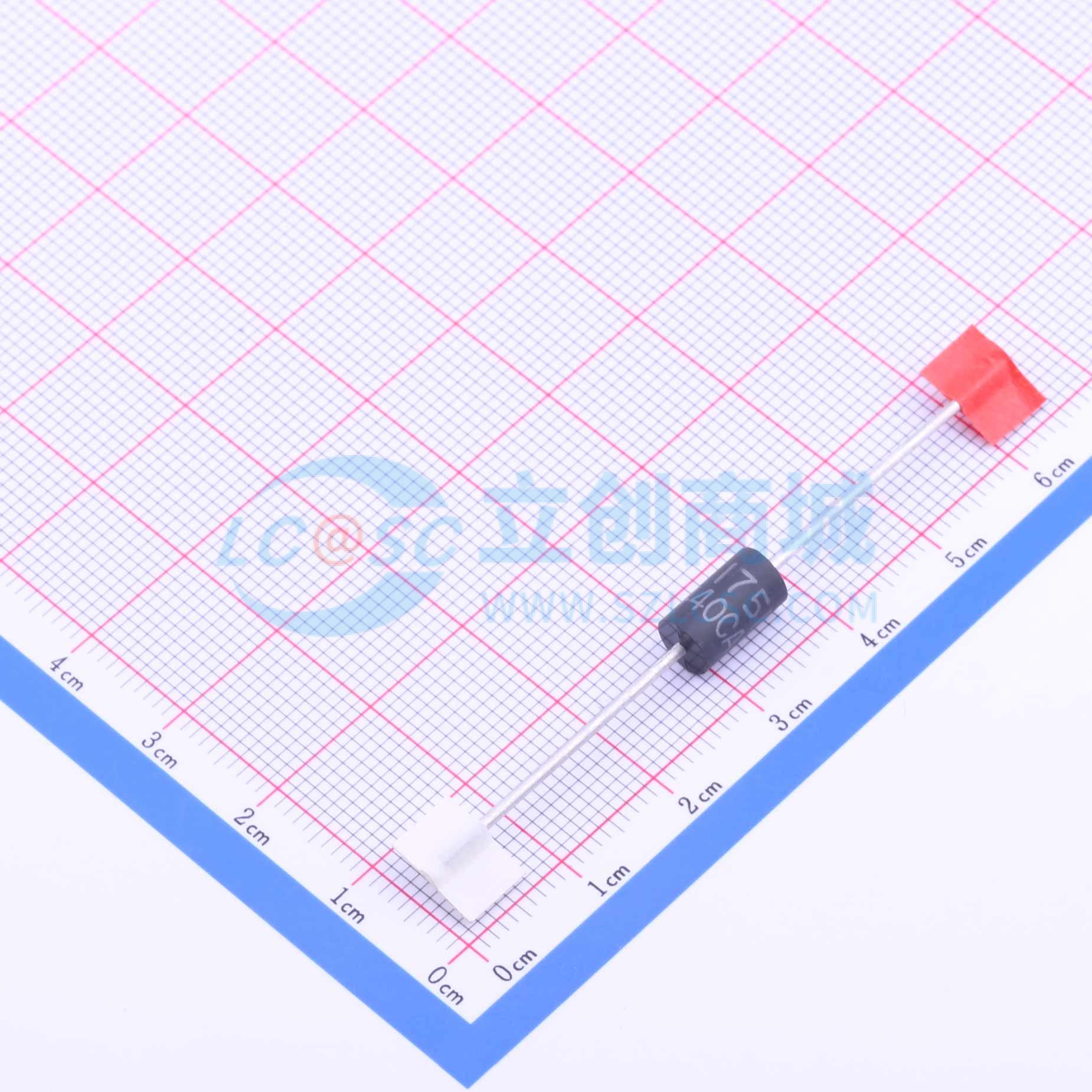

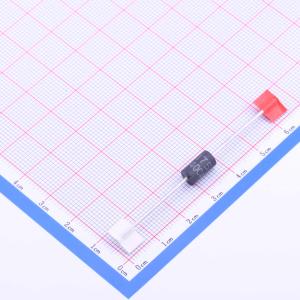

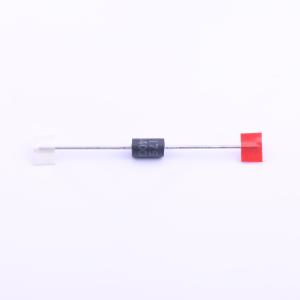

1.5KE440CA
TVS 376V截止 4A峰值脉冲
- 描述
- 专门设计用于保护敏感电子设备，使其免受由雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- 1.5KE440CA
- 商品编号
- C151150
- 商品封装
- DO-201
- 包装方式
- 编带
- 商品毛重
- 0.697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 376V | |
| 钳位电压 | 602V | |
| 峰值脉冲电流(Ipp) | 2.5A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 462V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
1.5KE系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10 / 1000 μs波形下具有1500W的峰值脉冲能力，重复率（占空比）：0.01%
- DO - 201封装的玻璃钝化芯片结
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 出色的钳位能力
- 典型故障模式为在电压或电流超过规定值时短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC - 61000 - 4 - 2标准，静电放电（ESD）防护能力为30kV（空气）、30kV（接触）
- 依据IEC 61000 - 4 - 2标准对数据线进行ESD保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 低增量浪涌电阻
- 当最小反向击穿电压（VBR min）> 12V时，典型反向电流（IR）小于1μA
- 保证高温回流焊接：260°C / 40秒 / 0.375"（9.5mm）引脚长度，5磅（2.3kg）拉力
- 结温（TJ）下的击穿电压（VBR）= 25°C时的击穿电压（VBR）×（1 + 温度系数（aT）×（TJ - 25））
- 温度系数典型值为0.1%
- 塑料封装的阻燃等级为UL V - 0
- 哑光镀锡无铅
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于保护电信、计算机、工业和消费电子应用中的输入/输出（I/O）接口、电源（Vcc）总线及其他易受影响的电路。
