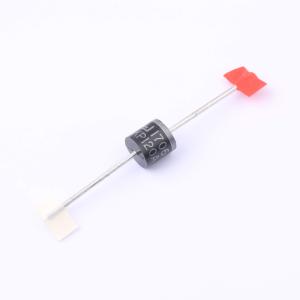

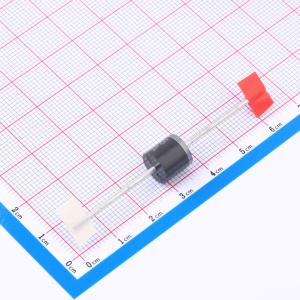

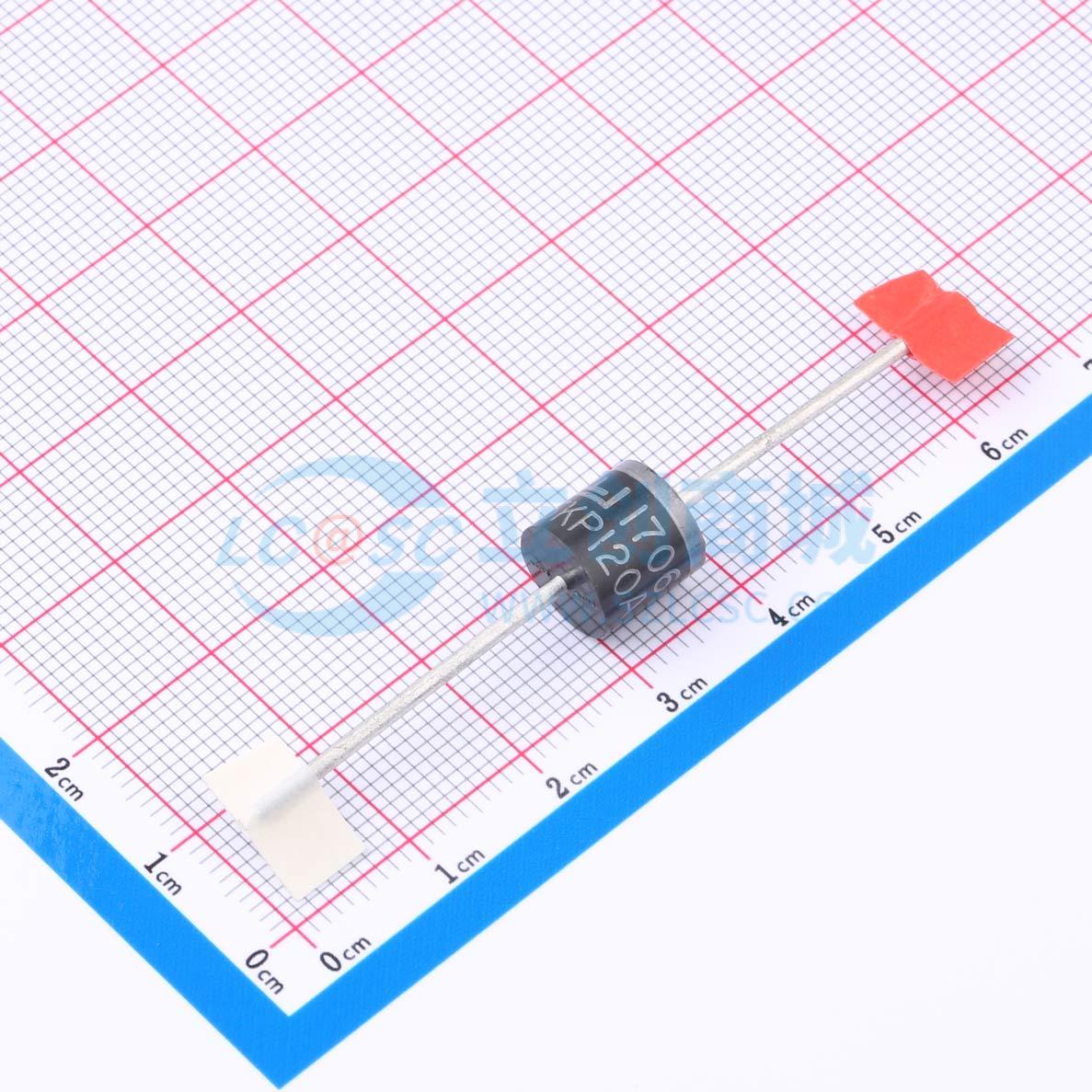

5KP120A

5KP系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。

• 在10/1000μs波形下具有5000W的峰值脉冲能力，重复率（占空比）：0.01%
• P600封装的玻璃钝化芯片结
• 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
• 出色的钳位能力
• 典型的失效模式是因过压或过流导致短路
• 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
• IEC-61000-4-2 ESD防护等级为30kV（空气放电）、30kV（接触放电）
• 按照IEC 61000-4-2标准对数据线进行ESD保护
• 按照IEC 61000-4-4标准对数据线进行EFT保护
• 低增量浪涌电阻
• 当最小转折电压（VBR min）>↑2V时，典型漏电流|IR|小于2μA
• 保证高温回流焊接：260℃/40秒，引脚长度0.375英寸（9.5mm），拉力5磅（2.3kg）
• 结温（TJ）下的转折电压VBR = 25℃时的转折电压VBR@25℃ × (1 + αT × (TJ - 25))（αT：温度系数，典型值为0.1%）
• 塑料封装的阻燃等级为UL V-0
• 采用哑光镀锡无铅工艺
• 无卤且符合RoHS标准
• 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD

• TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
