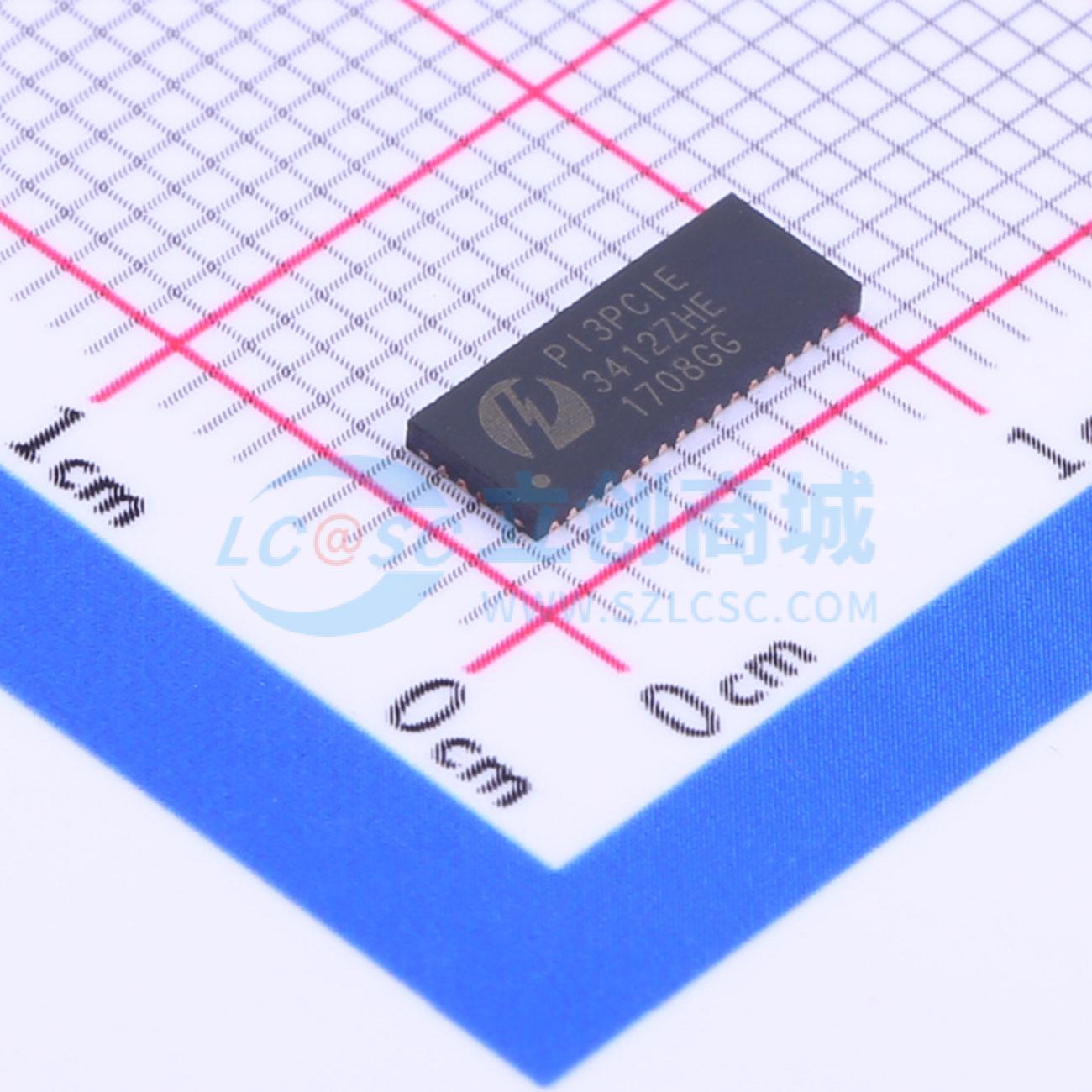

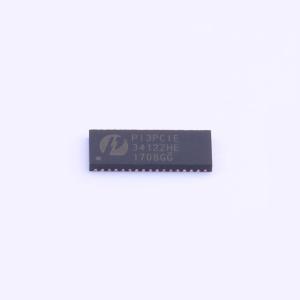

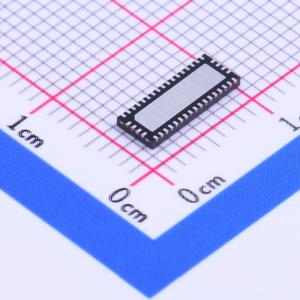

PI3PCIE3412ZHE

4路差分通道，2:1复用器/解复用器 • 支持PCI Express 3.0性能，8.0Gbps双向操作 • 低比特间偏斜，最大10ps；低通道间偏斜，最大20ps；低串扰：@4 GHz时为 -35dB；高关断隔离度：@4 GHz（8.0Gbps）时为 -22dB • 低插入损耗：@4 GHz（8.0Gbps）时为 -1.3dB • 回波损耗：@4 GHz时为 -21dB • 支持DP1.2 - HBR2、HBR、RBR • 电源电压3.3V；工业温度范围：-40℃至85℃；封装（无铅环保）： – 42引脚，TQFN（ZH42），3.5 x 9mm – 40引脚，TQFN（ZL40），3 x 6mm PI3PCIE3412是一款8到4路差分通道复用器/解复用器开关。该解决方案可将2条完整的PCI Express 3.0通道切换到两个位置之一。采用独特的设计技术，将开关的阻抗降至最低，从而使通过开关的衰减最小。独特的设计技术还针对PCI Express信号进行了布局优化，可将通道间偏斜和通道间串扰降至PCI Express规范要求的水平。PI3PCIE3412也可用于高达12Gbps的应用。

• 4路差分通道，2:1复用器/解复用器
• 支持PCI Express 3.0性能，8.0Gbps双向操作
• 低比特间偏斜，最大10ps
• 低通道间偏斜，最大20ps
• 低串扰：@4 GHz时为 -35dB
• 高关断隔离度：@4 GHz（8.0Gbps）时为 -22dB
• 低插入损耗：@4 GHz（8.0Gbps）时为 -1.3dB
• 回波损耗：@4 GHz时为 -21dB
• 支持DP1.2 - HBR2、HBR、RBR
• 电源电压3.3V
• 工业温度范围：-40℃至85℃
• 封装（无铅环保）：
  • 42引脚，TQFN（ZH42），3.5 x 9mm
  • 40引脚，TQFN（ZL40），3 x 6mm

• 以低信号衰减方式路由PCI Express 3.0、DP1.2、USB3.0、SAS2.0、SATA3.0、XAUI、RXAUI信号。
