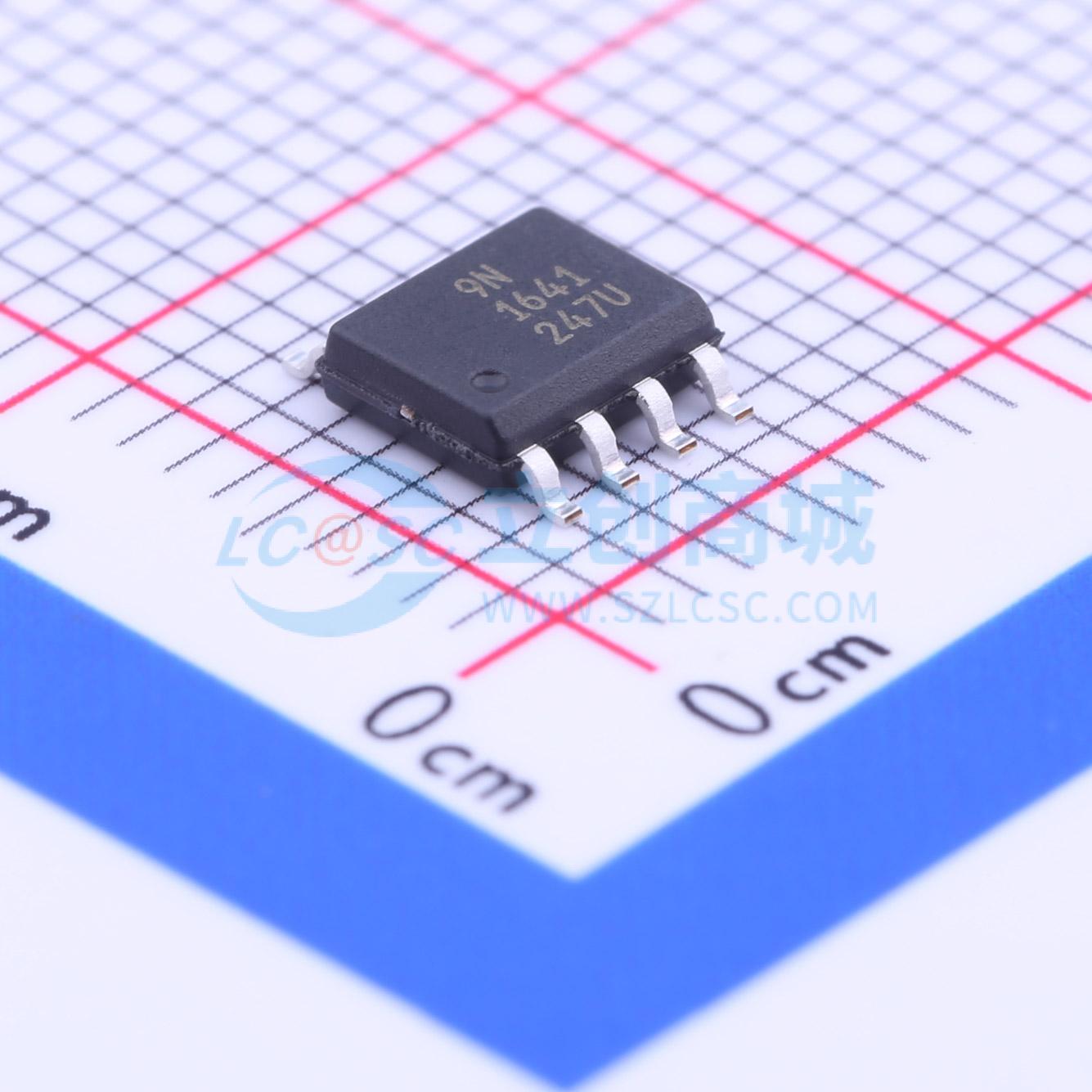

温馨提醒：图片仅供参考，商品以实物为准

A6269KLJTR-T

停产 A6269KLJTR-T

SMT扩展库SMT补贴嘉立创PCB免费打样

商品概述

A6269 是一种线性可编程电流调节器，能够从两个输出端各自提供高达200mA的电流来驱动高亮度LED阵列。每个输出端的受控LED电流精度达到5%，由单一参考电阻设置。在不使用平衡电阻的情况下，每串中的电流匹配优于10%。以恒定电流驱动LED确保了安全操作，并能实现最大可能的光输出。

输出控制通过一个使能输入提供，为PWM应用提供了直接控制；还通过一个消抖开关输入提供了开/关切换功能。

最佳性能是在每串中驱动1到3个LED时实现：最多可以是两串，每串200mA。根据需要，输出可以并联连接或保持未使用状态。

提供了短路检测功能，以保护LED和A6269在任何LED输出引脚对地短路时的安全。当短路移除后，输出将自动恢复到受控电流。

内置温度监测功能，如果芯片温度超过可调热阈值，则会降低LED驱动电流。

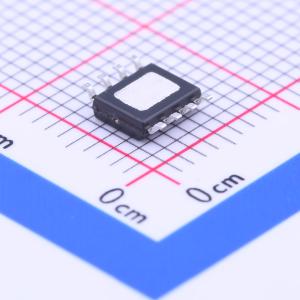

该器件采用8引脚SOICN（LJ）封装，带有裸露焊盘以增强散热效果。它不含铅（Pb），引脚镀层为100%哑光锡。
