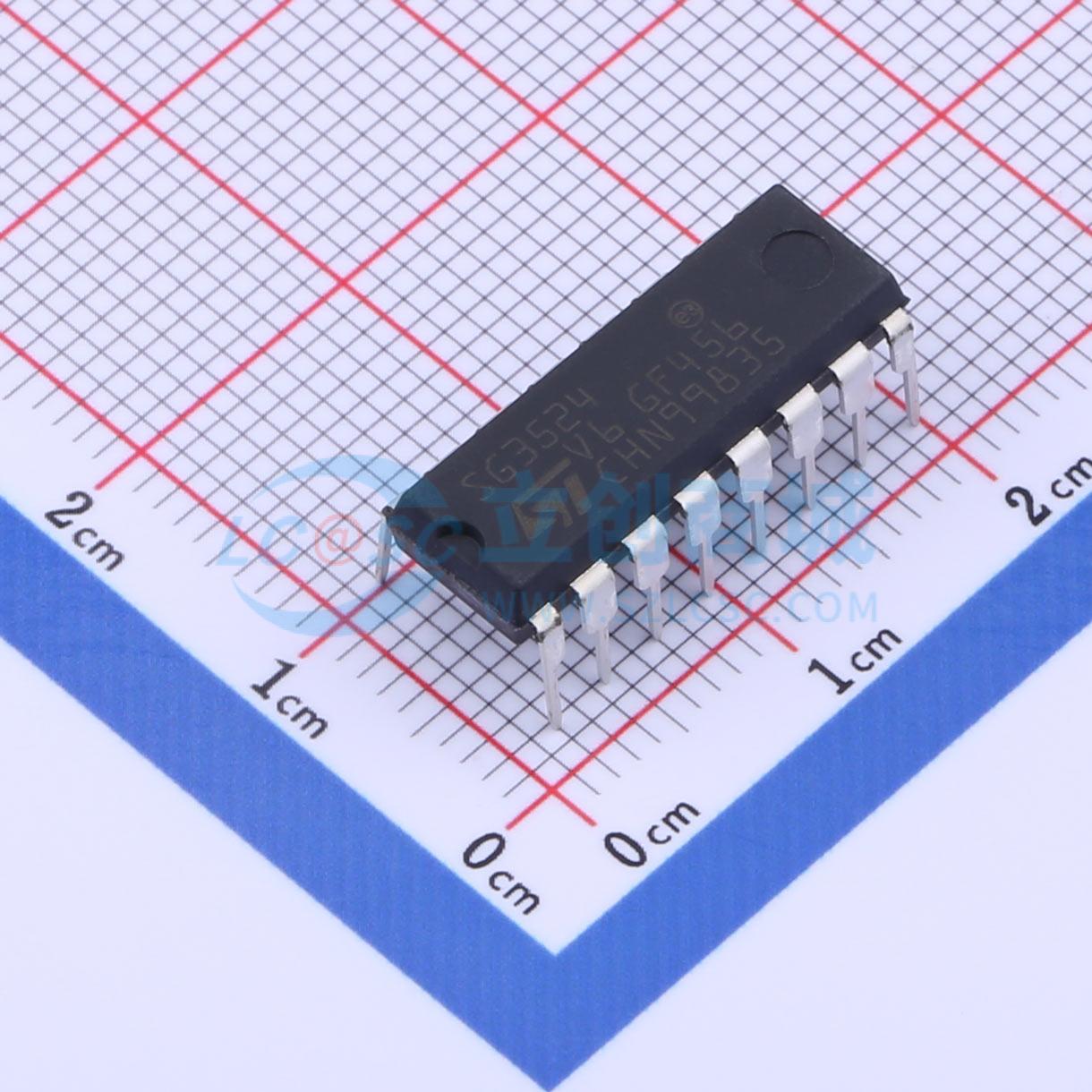

温馨提醒：图片仅供参考，商品以实物为准
SG3524N
SG3524N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电压模式PWM
- 品牌名称
- ST(意法半导体)
- 商品型号
- SG3524N
- 商品编号
- C1530057
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 8V~40V | |
| 输出电流 | - | |
| 开关频率 | 300kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 推挽式 | |
| 开关管(内置/外置) | 外置 |
商品概述
SG3524在单个单片芯片上集成了构建稳压电源、逆变器或开关稳压器所需的所有功能。它们还可用作高功率输出应用的控制元件。SG3524系列专为采用固定频率、脉宽调制技术的任意极性开关稳压器、变压器耦合的直流-直流转换器、无变压器倍压器和极性转换器应用而设计。双交替输出可用于单端或推挽应用。 每个器件包括片上基准源、误差放大器、可编程振荡器、脉冲导向触发器、两个未连接的输出晶体管、一个高增益比较器以及限流和关断电路。
商品特性
- 完整的PWM功率控制电路
- 用于单端或推挽应用的未连接输出
- 低待机电流，典型值为8mA
- 工作频率高达300KHz
- 基准电压的最大温度变化为1%
