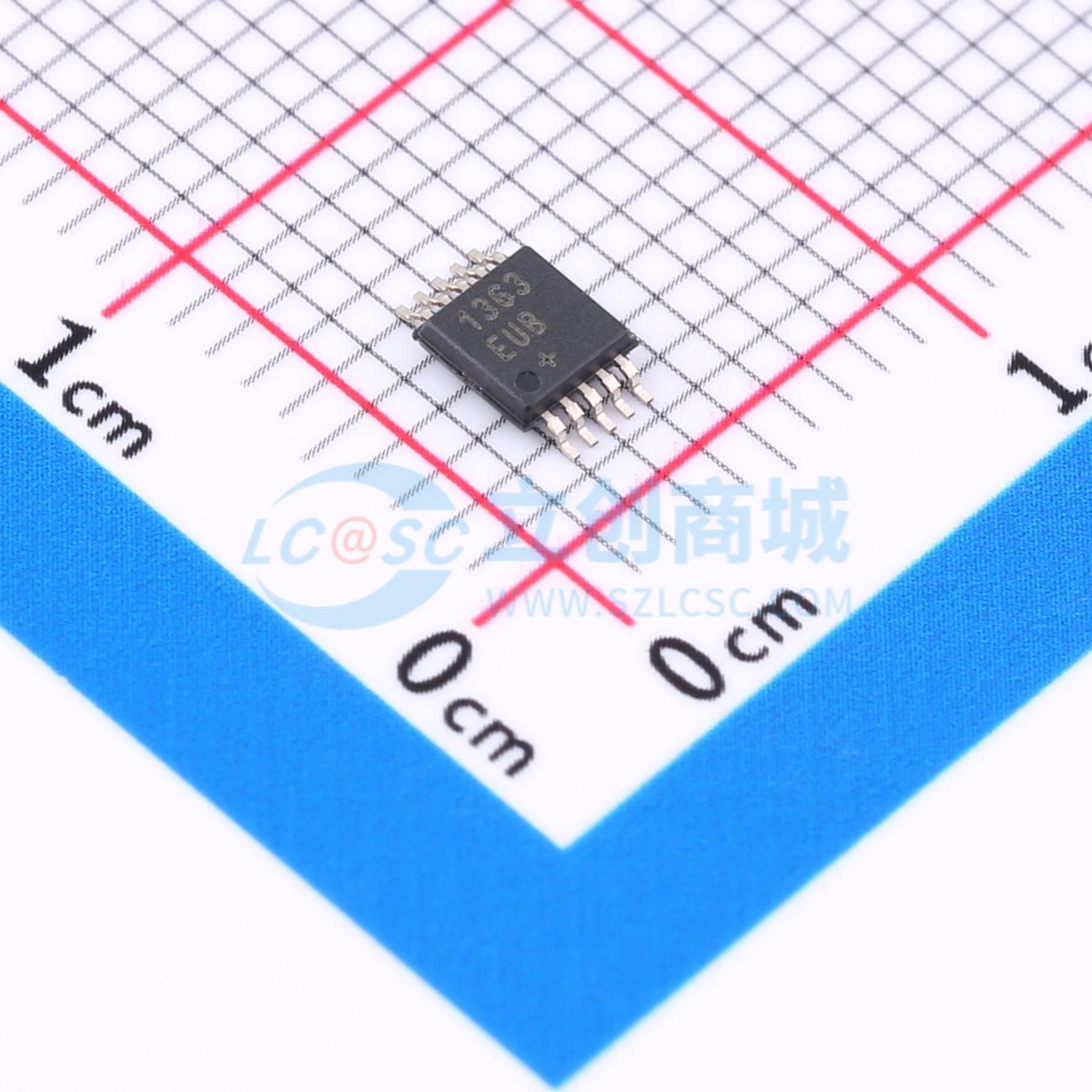

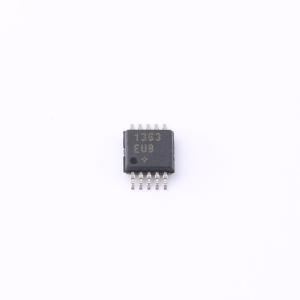

MAX1363EUB+
4路、12位、系统监测器，具有可编程窗门限和SMBus报警响应
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX1363/MAX1364是低功耗、12位、4通道模拟到数字转换器（ADC），具有可编程窗口比较器和中断输出，适用于自动系统监控应用。
- 商品型号
- MAX1363EUB+
- 商品编号
- C1527295
- 商品封装
- uMAX-10
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 94.4kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 2.8MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 500nA | |
| 全量程范围(FSR) | 2.048V |
商品特性
- 低功耗，12位，4通道模数转换器（ADC），具有数字可编程窗口比较器和中断输出，适用于自动系统监控应用
- 配置后，监控模式在任何模拟输入超过编程的上下阈值时自动触发中断，无需主机交互
- 响应SMBus警报，可快速识别共享中断上的报警设备
- 可编程监控间隔，降低低监控率下的功耗
- 集成内部电压参考、时钟和1.7MHz高速I²C兼容2线串行接口
- 四个模拟输入可配置为单端或全差分操作，以及单极性或双极性操作
- 两种扫描模式利用片上随机存取存储器（RAM），允许对选定通道进行八次转换或扫描一组通道，以减少接口开销
- 单电源供电：2.7V至3.6V（MAX1363）或4.5V至5.5V（MAX1364）
- 最大采样率133ksps时，监控模式仅需436µA；最大采样率94.4ksps时，需670µA
- AutoShutdown功能在转换之间使设备断电，空闲时将电源电流降至小于1µA
- 满量程模拟输入范围由内部参考或外部施加的1V至VDD参考电压决定
- MAX1363具有2.048V内部参考，MAX1364具有4.096V内部参考
- 采用10引脚µMAX封装，工作温度范围为 -40°C至 +85°C
- 监控模式可编程上下跳闸阈值
- 报警状态寄存器记录故障事件
- SMBus警报响应
- 可编程采样间隔
- 12位，I²C兼容ADC，±1 LSB INL，±1 LSB DNL
- 4通道单端或2通道全差分输入
- 软件可编程双极性/单极性转换
- 快速采样率：连续读取转换时94.4ksps，监控模式下133ksps
- 高速I²C兼容串行接口：100kHz/400kHz标准/快速模式，高达1.7MHz高速模式，六个可用I²C从地址
- 低功耗：监控模式（133ksps）下436µA，94.4ksps时670µA，1ksps时nA，掉电模式下0.5µA
- 小封装：10引脚µMAX
应用领域
- 系统监控/监督
- 服务器/工作站
- 高可靠性电源
- 医疗仪器
