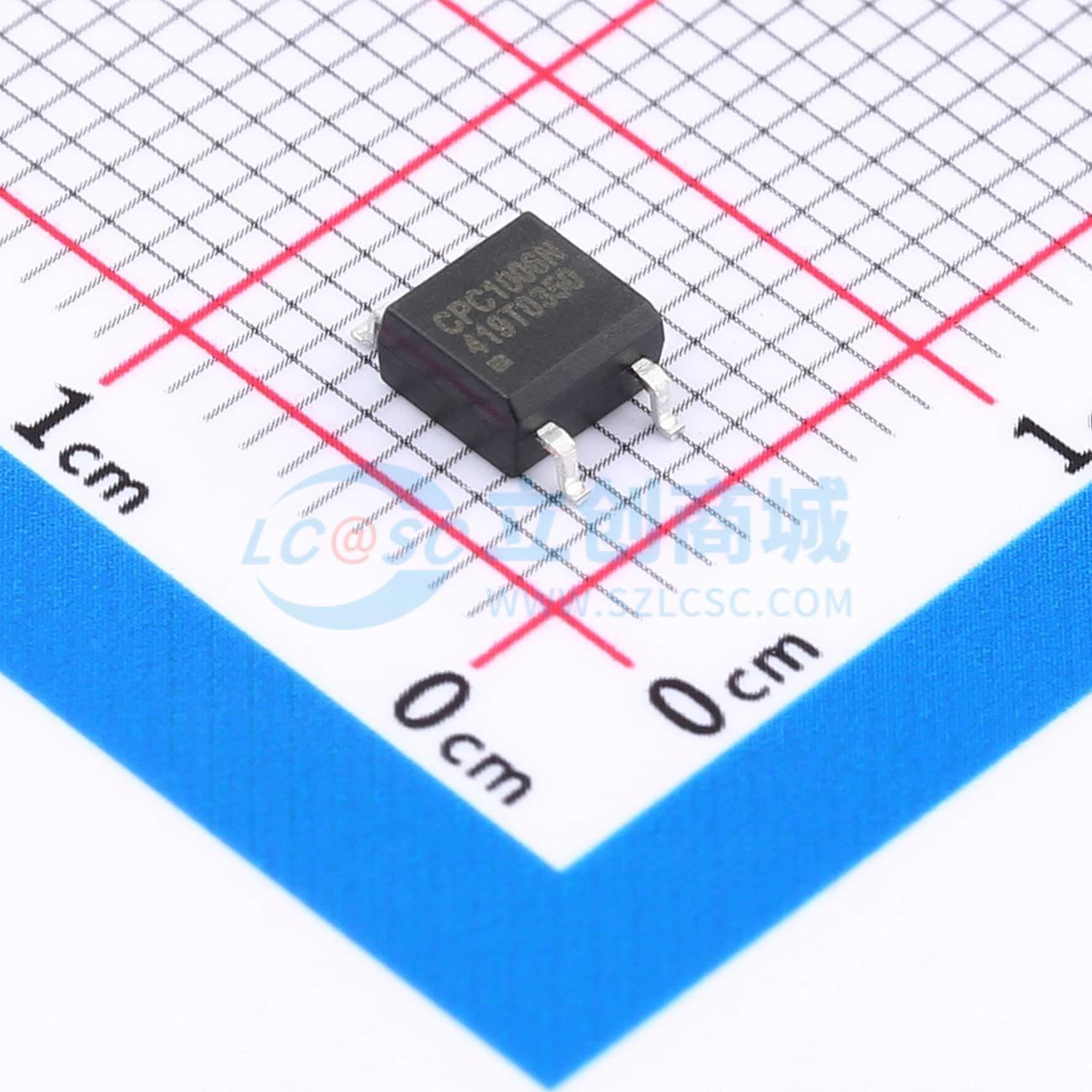

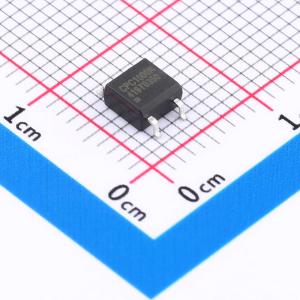

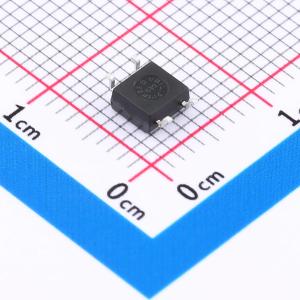

CPC1006N
1 Form A(SPSTNO) 负载AC,DC 负载电压60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CPC1006N是一款采用4引脚SOP封装的微型单刀常开（1-Form-A）固态继电器，它采用光耦合MOSFET技术，可实现1500Vrms的输入输出隔离。该继电器的输出端采用高效MOSFET开关和光伏芯片构建，使用了IXYS集成电路部门获得专利的OptoMOS架构，而输入端采用高效红外LED，提供光耦合控制。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1006N
- 商品编号
- C150432
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | SPST-NO(1 Form A) | |
| 连续负载电流 | 75mA | |
| 负载电压 | 60V | |
| 正向压降(Vf) | 1.2V | |
| 正向电流(If) | 0.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 7Ω | |
| 隔离电压(Vrms) | 1.5kV | |
| 导通时间(Ton) | 10ms | |
| 截止时间(Toff) | 10ms | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 400mW |
商品特性
专为符合EN50130-4标准的安全系统设计，1500Vrms输入/输出隔离
- 仅需0.5mA的LED电流即可工作
- 小巧的4引脚SOP封装
- 高可靠性
- 无需缓冲电路，无电弧
- 不产生EMI/RFI
- 免疫辐射电磁场
- 可波峰焊接
- 提供卷带和盘装版本
应用领域
- 安全
- 被动红外探测器(PIR)
- 数据信号传输
- 传感器电路
- 测试仪器
- 多路复用器
- 数据采集
- 电子切换
- 输入/输出子系统
- 表计（瓦时、水、气）
- 医疗设备—患者/设备隔离
- 工业控制
