温馨提醒：图片仅供参考，商品以实物为准

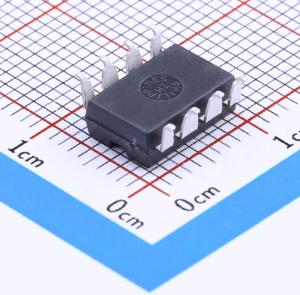

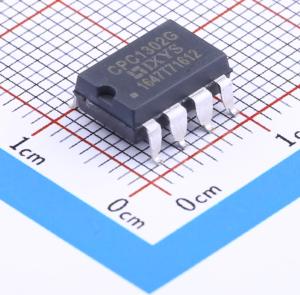

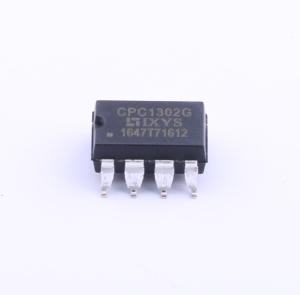

CPC1302GSTR

DC输入隔离电压(rms):3750V

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Littelfuse/IXYS
商品型号: CPC1302GSTR
商品编号: C150415
商品封装: SMD-8P
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

	属性	参数值
	输出通道数	2
	集射极饱和电压(VCE(sat))	1V@10mA,1mA
	上升时间(tr)	40us
	下降时间	5us
	工作温度	-40℃~+85℃
	电流传输比(CTR)最小值	1000%
	电流传输比(CTR)最大值/饱和值	8000%

商品概述

CPC1302是一款双光耦合器，具有两个相同且独立的通道，每个通道都有一个单向输入和一个高压达林顿输出。高效GaAlAs红外LED发出的光会激活与其关联的、光耦合的硅NPN光电达林顿输出晶体管。输入LED和输出晶体管由一个3750Vrms的隔离屏障分隔。仅需1mA的LED电流，就能保证在350V达林顿输出晶体管的集电极处实现1000%至8000%的电流传输比。 CPC1302具有低输入电流能力、高电流传输比、输出电压能力和隔离屏障额定值，使其非常适合电信、工业和电源控制等众多应用。

商品特性

350VP击穿电压
3750Vrms输入/输出隔离
可机器插入，可波峰焊
有表面贴装卷带包装版本

应用领域

电信交换
馈电/振铃电路
摘机开关
调制解调器切换（笔记本电脑、记事本电脑、袖珍型设备）
环路检测
振铃检测
电流传感

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	-
	输出类型	达林顿晶体管
	正向压降(Vf)	1.2V
	输出电流	100mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V
	负载电压	350V
