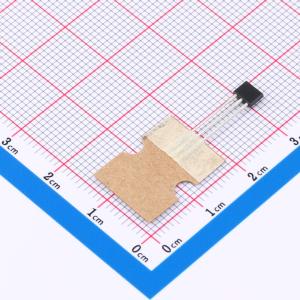

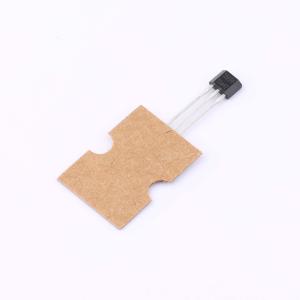

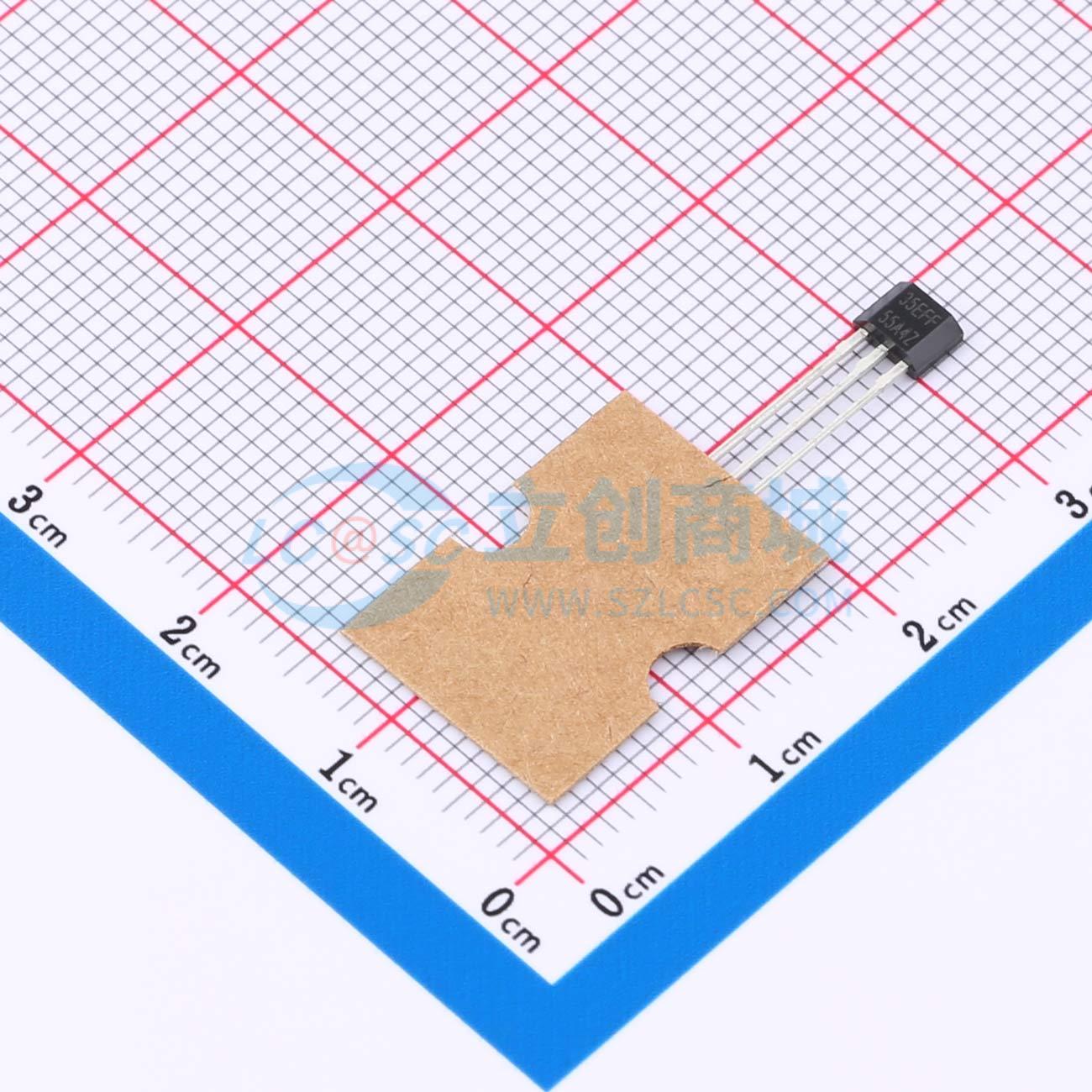

DRV5055A4ELPGMQ1

线性霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV5055-Q1 具有模拟输出的汽车类、比例式线性霍尔效应传感器
品牌名称: TI(德州仪器)
商品型号: DRV5055A4ELPGMQ1
商品编号: C1526532
商品封装: TO-92-3
包装方式: 盒装
商品毛重: 0.168克(g)

商品参数

商品概述

DRV5055-Q1是一款线性霍尔效应传感器，可按比例响应磁通量密度。该器件可用于进行精确的位置检测，应用范围广泛应用中的电源管理要求。该器件由3.3V或5V电源供电。当不存在磁场时，模拟输出可驱动1/2 VCC。输出会随施加的磁通量密度呈线性变化，五个灵敏度选项可以根据所需的感应范围提供最大的输出电压摆幅。南北磁极产生唯一的电压。它可检测垂直于封装顶部的磁通量，而且两个封装选项提供不同的检测方向。该器件使用比例式架构，当外部模数转换器(ADC)使用相同的VCC作为其基准电压时，可以消除VCC容差产生的误差。此外，该器件还具有磁体温度补偿功能，可以抵消磁体漂移，在较宽的 -40℃至 +150℃温度范围内实现线性性能。

商品特性

比例式线性霍尔效应磁传感器由3.3V和5V电源供电模拟输出，提供VCC/2静态失调电压
磁性灵敏度选项（ΔVCC = 5V时）：
- A1：100mV/mT，±21mT范围
- A2：50mV/mT，±42mT范围
- A3：25mV/mT，±85mT范围
- A4：12.5mV/mT，±169mT范围
- A5：-100mV/mT，±21mT范围
高速20kHz传感带宽
低噪声输出，具有±1mA驱动器
磁体温漂补偿
符合面向汽车应用的AEC - Q100标准：温度等级0级： -40℃至150℃
标准行业封装：表面贴装SOT - 23，穿孔TO - 92

应用领域

汽车位置检测
制动、加速、离合踏板
扭矩传感器、变速杆
节气门位置、高度找平
动力传动系统和变速系统组件
绝对值角度编码
电流检测

优惠活动

购买数量

(3000个/盒，最小起订量 1 个)

个

起订量：1 个3000个/盒

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±176mT
	灵敏度	12.5mV/mT
	线性度	±1%

	属性	参数值
	工作电压	3V~3.63V；4.5V~5.5V
	工作电流	6mA
	工作温度	-40℃~+150℃
