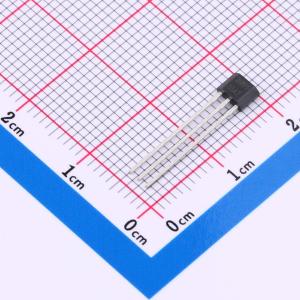

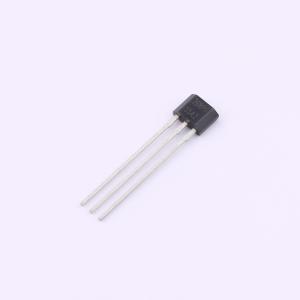

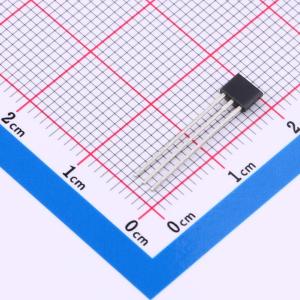

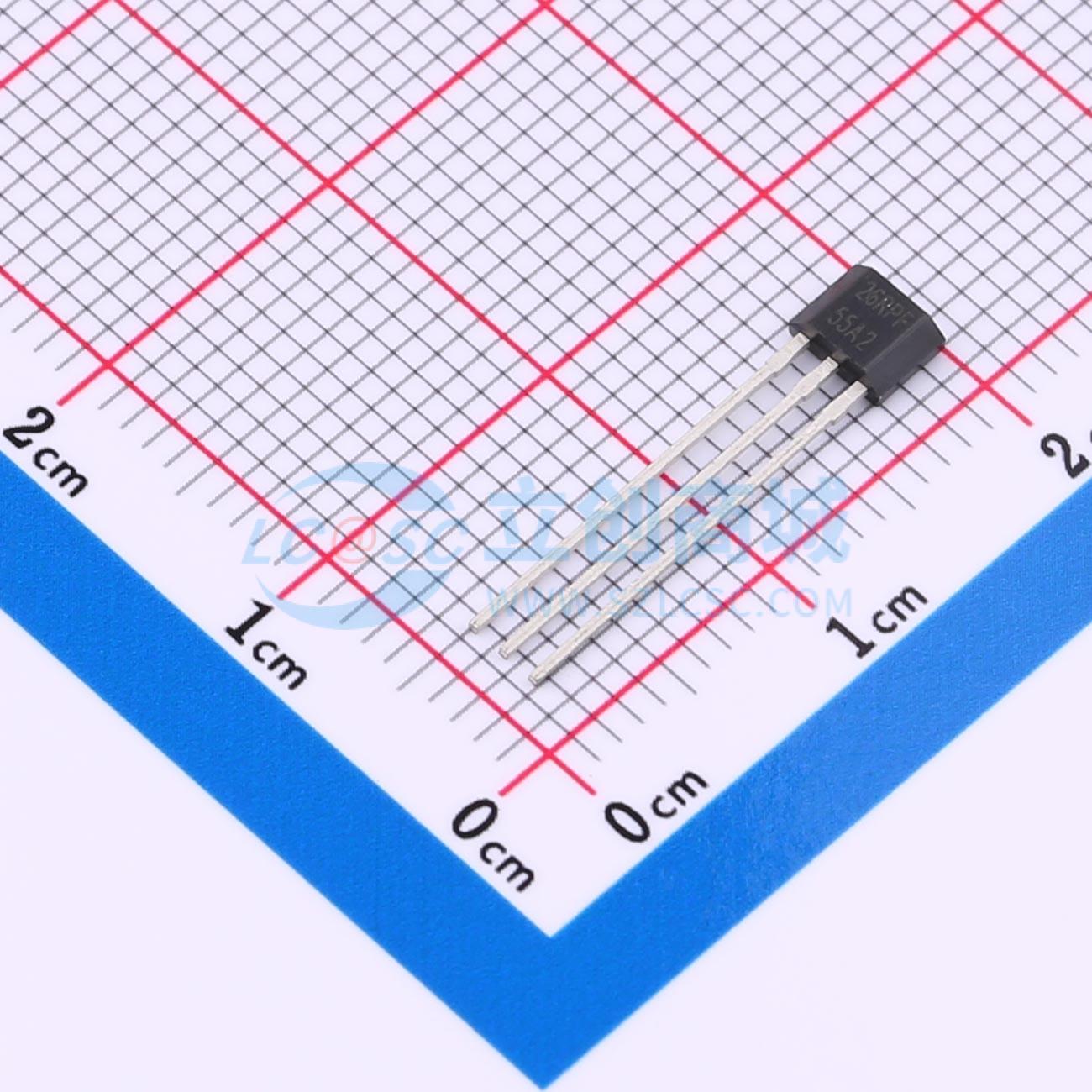

DRV5055A2QLPG

比例式线性霍尔效应磁传感器由 3.3V 和 5V 电源供电模拟输出，提供 VCC/2 静态失调电压。磁性灵敏度选项（VCC = 5V 时）： – A1/Z1: 100mV/mT，±21mT 范围 DRV5055 是一款线性霍尔效应传感器，可按比例响应磁通量密度。该器件可用于在各种应用中进行精确的位置检测。该器件由 3.3V 或 5V 电源供电。当不存在磁场时，模拟输出可驱动 1/2 VCC。输出会随施加的磁通量密度呈线性变化，四个灵敏度选项可根据所需的检测范围提供最大的输出电压摆幅。南北磁极产生唯一的电压。该器件可检测垂直于封装顶部的磁通量，两个封装选项可提供不同的检测方向。该器件使用比例式架构，当外部模数转换器 (ADC) 使用相同的 VCC 作为其基准电压时，可消除 VCC 容差产生的误差。此外，该器件具有磁体温度补偿功能，可抵消磁体漂移，在 –40℃ 至 125℃ 的宽温度范围内实现线性性能。还提供了无磁体漂移温度补偿的器件选项。

DRV5055 是一款 3 引脚线性霍尔效应传感器，具有完全集成的信号调节、温度补偿电路、机械应力消除和放大器。该器件由 3.3V 和 5V (±10%) 电源供电，测量磁通密度，输出以 VCC 为基准的成比例模拟电压。

• 由 3.3V 和 5V 电源供电模拟输出，提供 VCC/2 静态失调电压
• 磁性灵敏度选项（VCC = 5V 时）：
  • A1/Z1: 100mV/mT，±21mT 范围
  • A2/Z2: 50mV/mT，±42mT 范围
  • A3/Z3：25mV/mT，±85mT 范围
  • A4/Z4：12.5mV/mT，±169mT 范围
• 高速 20kHz 检测带宽
• 低噪声输出，具有 ±1mA 驱动器
• 磁体温度漂移补偿（针对 A1/A2/A3/A4 版本提供，针对 Z1/Z2/Z3/Z4 版本不提供）
• 标准行业封装：
  • 表面贴装 SOT-23
  • 穿孔 TO-92

• 精确位置检测
• 工业自动化和机器人
• 家用电器
• 游戏手柄、踏板、键盘、触发器
• 高度找平、倾斜和重量测量
• 流体流速测量
• 医疗设备
• 绝对值角度编码
• 电流检测
