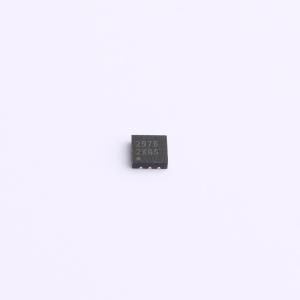

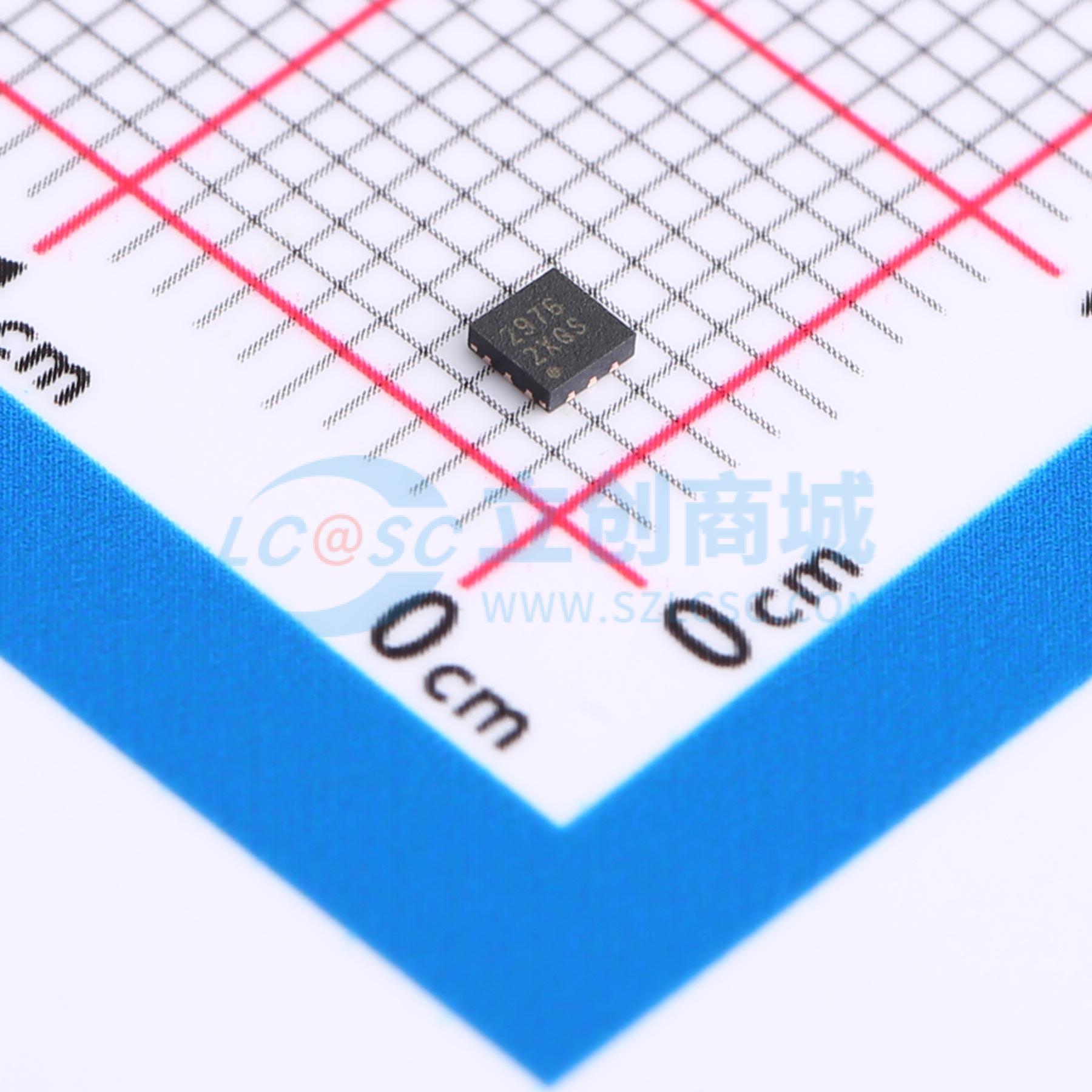

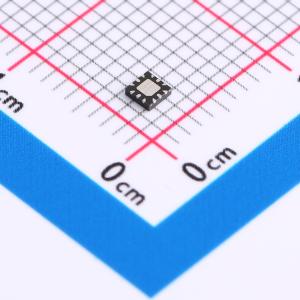

F2976NEGK
高线性宽带SP2T射频开关5MHz至10GHz
- 描述
- F2976是一款单刀双掷（SP2T）反射式射频开关，具有高线性和宽频带。该设备从5MHz到1.8GHz支持DOCSIS3.1应用的下游电缆调制解调器未来迁移，并可支持高达10GHz的多种无线RF应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- F2976NEGK
- 商品编号
- C1526243
- 商品封装
- QFN-12-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 40dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.23dB | |
| 工作电压 | 2.5V~5.25V | |
| 工作温度 | -40℃~+105℃ |
商品概述
F2976是一款单刀双掷（SP2T）反射式射频开关，具有高线性度和宽带宽的特点。该器件在5MHz至1.8GHz频段进行了优化，以支持DOCSIS 3.1应用中电缆调制解调器下游的未来升级，并且可在高达10GHz的频率下工作，以支持多种无线射频应用。在50Ω或75Ω终端阻抗应用中使用时，均可实现出色的性能。 F2976采用+3.3V或+5.0V的单正电源电压，并且与1.8V或3.3V控制逻辑兼容。
商品特性
- 电源电压：+2.5V至+5.25V
- 兼容1.8V和3.3V控制逻辑
- 2mm x 2mm、12引脚TQFN封装
- 工作温度范围：-40℃至+105℃
- 低插入损耗：204MHz时为0.23dB，1.8GHz（75Ω）时为0.34dB
- 高隔离度：1.8GHz（75Ω）时为40dB
- 204MHz（75Ω）时P0.1dB压缩点为+37dBm
- 二次谐波：204MHz（75Ω）时为-100dBc
- 三次谐波：204MHz（75Ω）时为-120dBc
- 复合二阶失真 > 100dBc（75Ω）
- 复合三音拍频失真 > 100dBc（75Ω）
- 低插入损耗：2.4GHz时为0.40dB，8GHz（50Ω）时为0.55dB
- 高隔离度：2.4GHz（50Ω）时为34dB
- 高线性度：2.4GHz时IIP2为+125dBm，2.4GHz（50Ω）时IIP3为+77dBm
- 2.4GHz（50Ω）时P0.1dB压缩点为+40dBm
- 二次谐波：2.4GHz（50Ω）时为-100dBc
- 三次谐波：2.4GHz（50Ω）时为-110dBc
应用领域
- 宽带电缆DOCSIS 3.0 / 3.1
- 机顶盒
- 有线电视滤波器组切换
- Wi-Fi
- 蜂窝基站
- 通用
