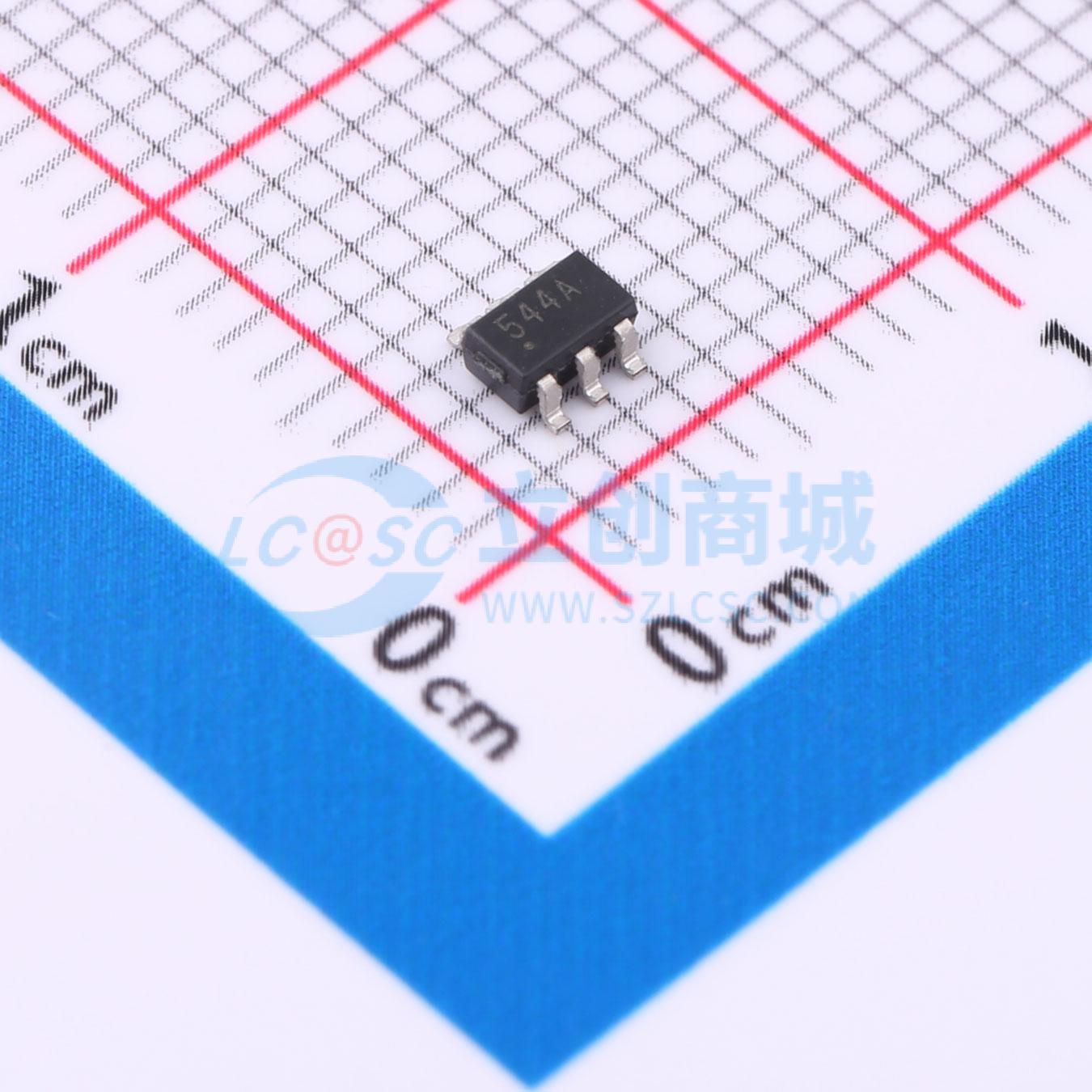

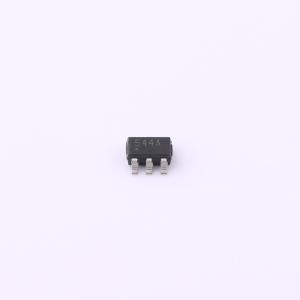

HMC544A

GaAs MMIC T/R开关，DC - 4 GHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GaAsMMICT/R开关，DC-4GHz
品牌名称: ADI(亚德诺)
商品型号: HMC544A
商品编号: C1526253
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

HMC544A和HMC544AE是采用6引脚SOT26封装的低成本单刀双掷（SPDT）开关，适用于收发应用，在中等功率水平下要求极低的插入损耗。这些器件可控制从直流到4.0 GHz的信号，特别适用于450、900、1900、2300和2700 MHz应用，插入损耗为 - 0.5 dB。这种砷化镓（GaAs）赝配高电子迁移率晶体管（PHEMT）设计在 + 3伏偏置下，提供了卓越的线性性能，1dB压缩点为 + 36 dBm，三阶截点为 + 60 dBm。当“关断”时，RF1和RF2为反射开路。片上电路允许在极低直流电流下进行正控制操作。

商品特性

极低插入损耗：在1.0 GHz时为0.2 dB
高输入P1dB：+ 39 dBm
高输入IP3：+ 60 dBm
正控制：0/+3V至0/+5V
紧凑的SOT26表面贴装（SMT）封装

应用领域

蜂窝/个人通信系统（PCS）/3G基础设施
基站和中继器
无线局域网（WLAN）、全球微波互联接入（WiMAX）和无线宽带（WiBro）
微波和固定无线电台

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/圆盘，最小起订量 1 个)

个

起订量：1 个50个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	0Hz~4GHz
	隔离度	23dB

	属性	参数值
	插入损耗	0.7dB
	P1dB	36dBm
	工作电压	3V
	工作温度	-40℃~+85℃
