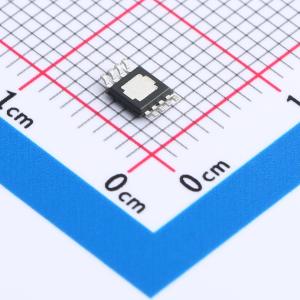

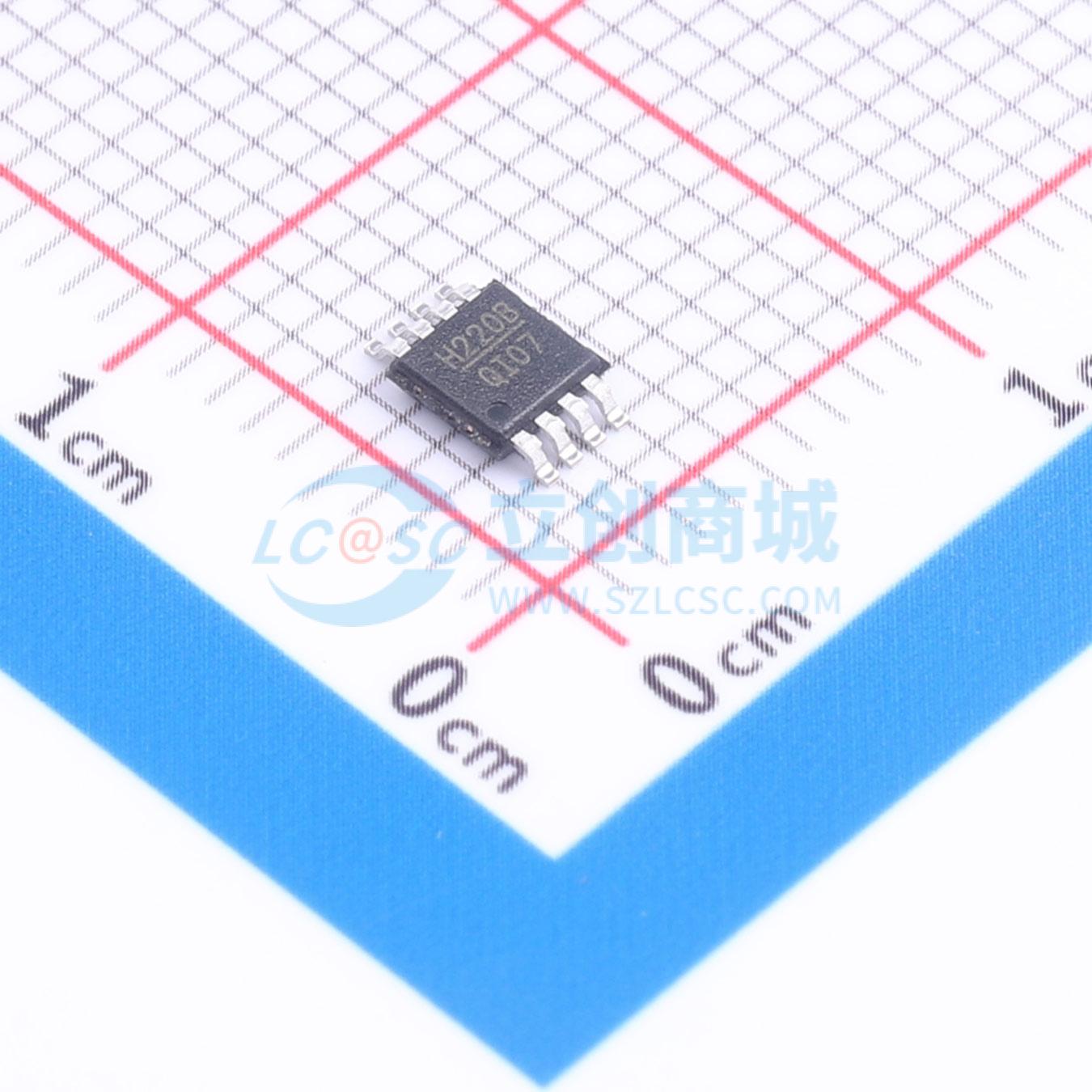

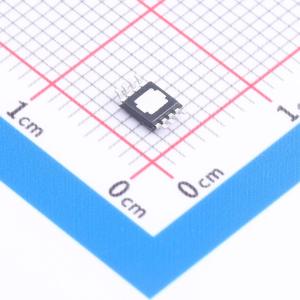

HMC220BMS8GE
超小型双平衡混频器用于5 GHz至12 GHz应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5GHz至12GHzGaAs、MMIC、基本混频器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC220BMS8GE
- 商品编号
- C1526040
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.0575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 5GHz~12GHz | |
| IF频率范围 | 0MHz~4GHz | |
| LO频率范围 | 5GHz~12GHz | |
| P1dB | 11dBm | |
| IP3 | 18.5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-R) | 40dB | |
| 隔离度(L-I) | 38dB | |
| 增益/损耗 | 9.5dB | |
| 噪声系数 | 9.5dB | |
| 工作电流 | 3mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC220B是一款超小型双平衡混频器，采用8引脚带裸露焊盘的小型封装（MINI_SO_EP）。这款基本的单片微波集成电路（MMIC）混频器由砷化镓（GaAs）肖特基二极管和平面变压器巴伦构成。该器件可用作上变频器、下变频器、双相解调器或相位比较器，工作频率范围为5 GHz至12 GHz。由于优化了巴伦结构，HMC220B提供了优异的本振（LO）到射频（RF）和本振（LO）到中频（IF）隔离，并且可以在低至7 dBm的功率下工作。符合RoHS标准的HMC220B无需使用引线键合，并且兼容高产量的表面贴装制造工艺。
应用领域
- 非常小口径终端（VSAT）和移动卫星通信终端
- 无线回传设备
- 汽车、专用短距离通信（DSRC）和智能车辆高速公路系统（IVHS）
