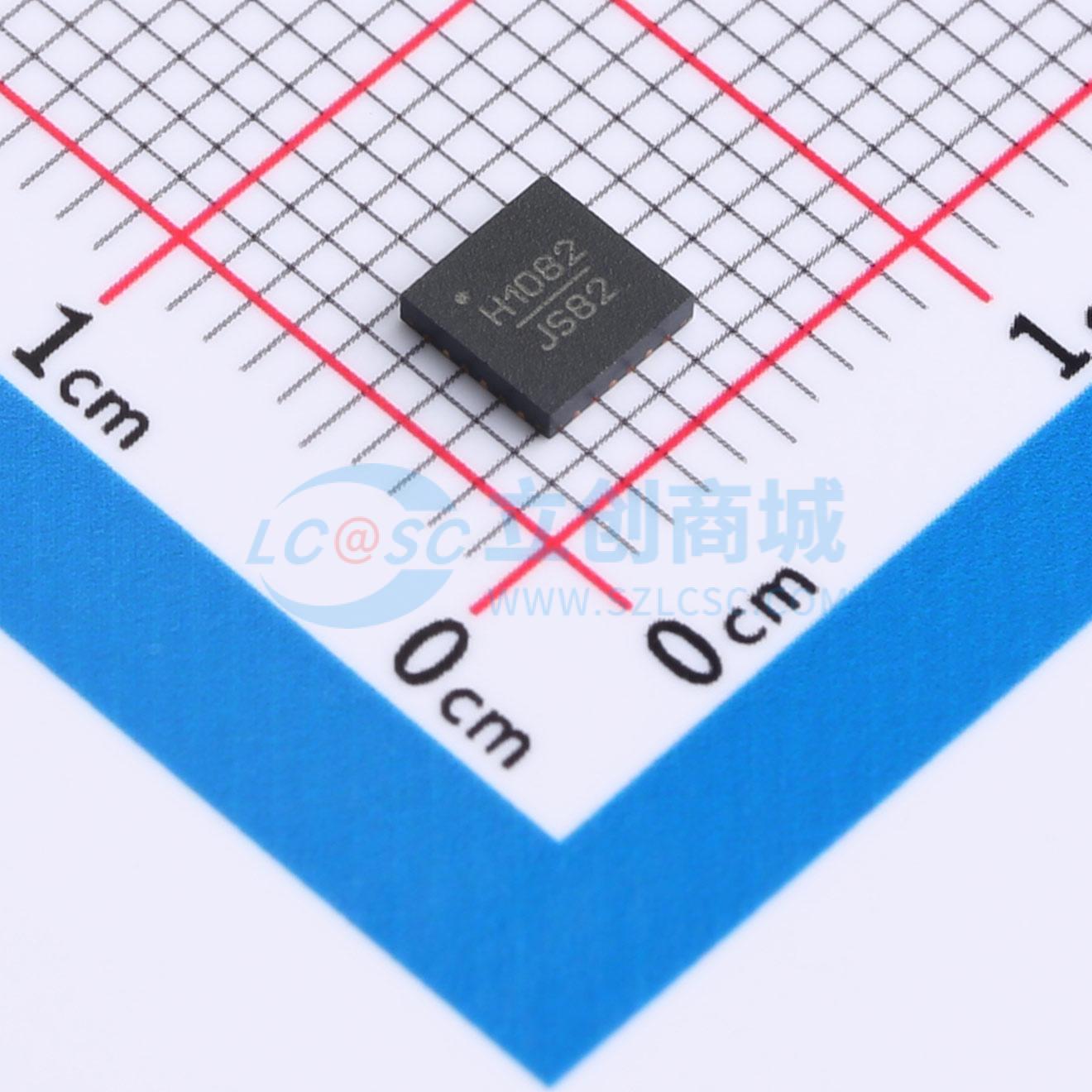

温馨提醒：图片仅供参考，商品以实物为准
HMC1082LP4E
5.5-18GHz GaAs pHEMT MMIC 中功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HMC1082LP4E 是一款 GaAs pHEMT MMIC 驱动放大器，集成温度补偿的片上功率检测器，工作频率范围为 5.5 至 18 GHz。该放大器提供 22 dB 的增益，+35 dBm 的输出 IP3 和 +24 dBm 的 1 dB 压缩点输出功率，同时从 +5V 电源需要 220 mA 电流。HMC1082LP4E 能够提供 +26 dBm 的饱和输出功率，效率为 26% PAE，并封装在紧凑的无引脚 4x4 mm 塑料表面贴装封装中。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC1082LP4E
- 商品编号
- C1525938
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 5.5GHz~18GHz | |
| 增益 | 22dB | |
| 噪声系数 | - | |
| 工作电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 220mA | |
| P1dB | 24dBm | |
| 工作温度 | -40℃~+85℃ | |
| IP3 | 35dBm |
商品概述
HMC1082LP4E是一款砷化镓（GaAs）假晶高电子迁移率晶体管（pHEMT）单片微波集成电路（MMIC）驱动放大器，集成了温度补偿片上功率检测器，工作频率范围为5.5至18 GHz。该放大器增益为22 dB，输出三阶交调截点（Output IP3）为+35 dBm，在1 dB增益压缩点的输出功率为+24 dBm，采用+5V电源供电，电流为220 mA。HMC1082LP4E能够提供+26 dBm的饱和输出功率，功率附加效率（PAE）为26%，采用紧凑的无引脚4x4 mm塑料表面贴装封装。 HMC1082LP4E是一款理想的驱动放大器，适用于多种应用，包括5.5至18 GHz的点对点无线电以及9 GHz的船用雷达。
商品特性
- 高饱和输出功率：26 dBm（功率附加效率为26%）
- 高输出三阶交调截点：35 dBm
- 高增益：22 dB
- 高1 dB压缩点输出功率：24 dBm
- 直流电源：+5V（电流220 mA）
- 紧凑的24引脚4x4 mm表面贴装封装：16 mm²
应用领域
- 点对点无线电
- 点对多点无线电
- 甚小口径终端（VSAT）与卫星通信（SATCOM）
- 船用雷达
