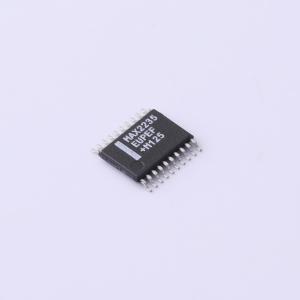

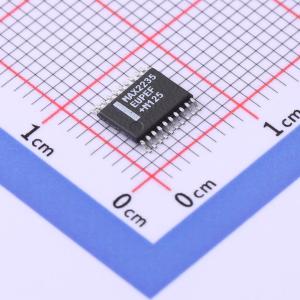

温馨提醒：图片仅供参考，商品以实物为准

MAX2235EUP+

3.6V 1W 自动上升射频功率放大器

描述: MAX2235是一款低电压硅射频功率放大器，设计用于900MHz频段。它可以直接从单个+2.7V到+5.5V的电源供电，适用于3节NiCd或1节Li-lon电池。该器件提供+30dBm（1W）的典型输出功率，从+3.6V电源供电，或+28dBm从+2.7V电源供电。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX2235EUP+
商品编号: C1525945
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.47克(g)

商品概述

MAX2235是一款低电压硅RF功率放大器(PA)，设计用于900MHz频段。它可以直接从单个+2.7V至+5.5V的电源供电，适用于3节镍镉电池或1节锂离子电池供电的应用。该器件在+3.6V供电时可提供+30dBm（1W）的典型输出功率，在+2.7V供电时可提供+28dBm的输出功率。

MAX2235的增益可在37dB范围内调节。一个功率控制引脚可以控制增益和偏置，以保持最佳效率，即使在较低的输出功率水平下也能延长电池的工作寿命。在+30dBm输出功率下，效率通常为47%。此外，还具有一个省电功能，即关断模式，该模式下通常将供电电流降至1μA以下。

这款PA的一个关键特性是其自动斜坡功能。在开启和关闭期间，RF包络被控制以接近上升和下降沿的升余弦波形，从而最小化瞬态噪声和频谱扩散。斜坡时间可以通过选择外部电容的值来设定。

MAX2235适用于恒定包络应用，如AMPS、双向寻呼或900MHz ISM频段中的FSK通信。该器件采用带有散热片的20引脚TSSOP封装。

	属性	参数值
	工作电压	2.7V~5.5V
	工作电流	610mA
