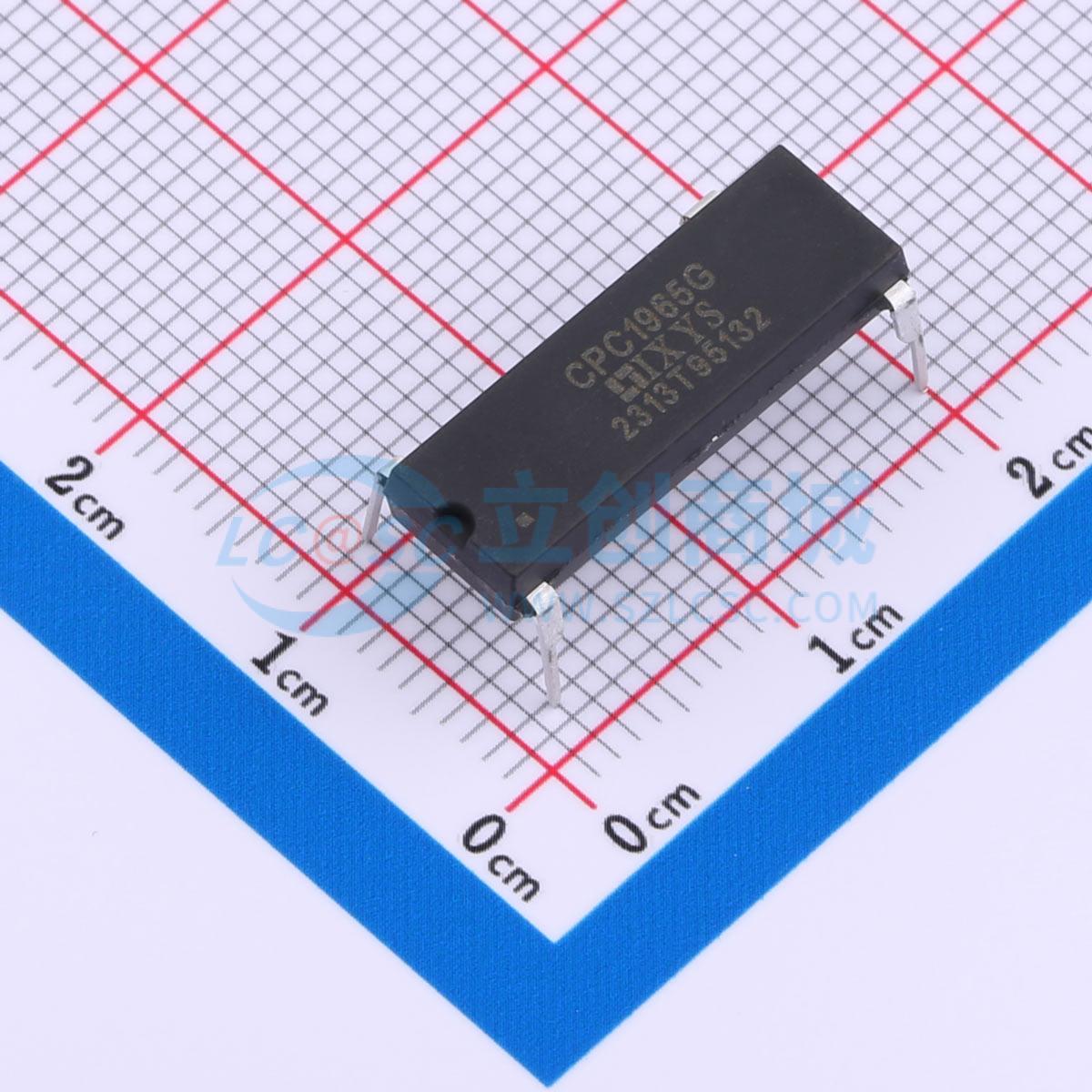

CPC1965G

CPC1965G 交流固态开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CPC1965G是一种采用专利波导耦合技术的交流固态开关，具有双电源SCR输出，可作为光耦合器和三端双向可控硅电路的替代方案。该开关足够坚固，能够提供高达600Vp的阻断电压。此外，严格控制的零交电路确保了交流负载的切换过程中不会产生瞬态。输入和输出电路通过光学耦合，提供了3750Vrms的隔离和抗噪性能，从而在控制电路和负载电路之间实现了隔离。因此，CPC1965G非常适合于电磁干扰可能影响机电继电器操作的工业环境。
品牌名称: Littelfuse/IXYS
商品型号: CPC1965G
商品编号: C1525244
商品封装: DIP-16
包装方式: 管装
商品毛重: 2.564克(g)

商品参数

商品概述

CPC1965G是一种采用专利波导耦合技术的交流固态开关，具有双电源SCR输出，可作为光耦合器和三端双向可控硅电路的替代方案。该开关足够坚固，能够提供高达600Vp的阻断电压。此外，严格控制的零交电路确保了交流负载的切换过程中不会产生瞬态。输入和输出电路通过光学耦合，提供了3750Vrms的隔离和抗噪性能，从而在控制电路和负载电路之间实现了隔离。因此，CPC1965G非常适合于电磁干扰可能影响机电继电器操作的工业环境。

商品特性

负载电流高达1A_rms
600V_P 阻断电压
5mA 灵敏度
过零检测
直流控制，交流输出
光电隔离
低电磁干扰和射频干扰产生
高抗噪性
阻燃等级 UL 94 V-0

应用领域

可编程控制
过程控制
电源控制面板
远程切换气体泵电子接触器
大型继电器
电磁阀
电机
加热器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	固态继电器(可控硅输出)
	输入类型	AC
	正向压降	1.2V
	阻断电压	600V
	负载电流	1A
	过零功能	有

	属性	参数值
	触点形式	1 Form A (SPST-NO)
	负载电压	0V~600V
	工作温度	-40℃~+85℃
	正向电流(If)	5mA
	静态dv/dt	1V/ns
	浪涌电流	10A
