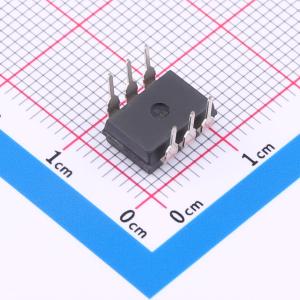

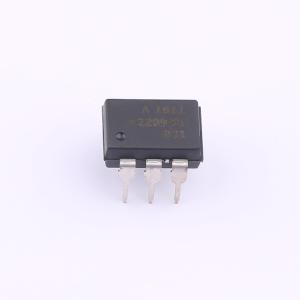

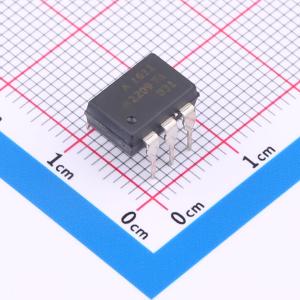

ASSR-1611-001E
1 Form A(SPSTNO) 负载 负载电压60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为高电流应用而设计，常见于工业设备中。该继电器是单极、常开、1 Form A机电继电器的固态替代品。由一个AlGaAs红外发光二极管（LED）输入级组成，该输入级通过光耦合到一个高压输出检测电路。检测电路由一个高速光伏二极管阵列和驱动电路组成，用于开关两个分立的高压MOSFET。当通过输入LED的最小输入电流为5 mA时，继电器开启（触点闭合）。当输入电压为0.8V或更低时，继电器关闭（触点断开）。电气和开关特性在-40℃至+85℃的温度范围内有规定。连接A允许继电器切换交流或直流负载。连接B具有降低导通电阻和更高输出电流的优点，仅允许继电器切换直流负载。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ASSR-1611-001E
- 商品编号
- C1525255
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 2.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | SPST-NO(1 Form A) | |
| 连续负载电流 | 2.5A | |
| 负载电压 | 60V | |
| 正向压降(Vf) | 1.3V | |
| 导通电阻 | 1Ω |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3.75kV | |
| 导通时间(Ton) | 5ms | |
| 截止时间(Toff) | 500us | |
| 输入类型 | AC,DC | |
| 工作温度 | -40℃~+85℃ |
