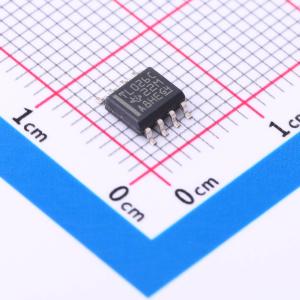

TL026CD实物图
  • TL026CD商品缩略图
  • TL026CD商品缩略图
  • TL026CD商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TL026CD

带AGC的差分高频放大器

描述
TL026 具有 AGC 的单通道、16V 差分高频放大器
品牌名称
TI(德州仪器)
商品型号
TL026CD
商品编号
C1523102
商品封装
SOIC-8​
包装方式
管装
商品毛重
1.4克(g)

商品参数

暂无内容图标

参数完善中

商品概述

该器件是带有差分输入和输出的单片两级高频放大器,TL026C的工作温度范围为0℃至70℃。

商品特性

  • 输出共模对AGC电压灵敏度低
  • 输入与输出阻抗不随AGC电压变化
  • 典型峰值增益为38dB
  • AGC范围宽,典型值为50dB
  • 3dB带宽为50MHz
  • 其他特性与NE592和μA733类似
  • 内置反馈可实现宽带宽,低相位失真,增益稳定性良好
  • 基于信号求和的可变增益可在宽带宽范围内实现大AGC控制,谐波失真低
  • 射极跟随器输出可驱动容性负载
  • 所有放大级均采用电流源偏置,可获得高共模抑制比和电源电压抑制比
  • 可通过向AGC引脚施加控制电压实现增益的电子衰减
  • 无需外部补偿元件
  • 最大额定参数:电源电压VCC+为8V,电源电压VCC-为-8V,差分输入电压±5V,共模输入电压±6V,输出电流±10mA,工作环境温度范围0℃至70℃,存储温度范围-65℃至150℃,引脚距外壳1.6mm位置10秒内的焊接温度为260℃
  • AGC电压总变化量为360mV,增益随AGC电压相对于参考电压从低180mV变化至高180mV,从最大值变为最小值

应用领域

  • 电视和广播的中频及射频AGC电路
  • 需要AGC功能的磁带和磁盘存储系统
  • 需要大AGC范围、宽带宽、低相移和稳定增益的视频放大器和脉冲放大器
