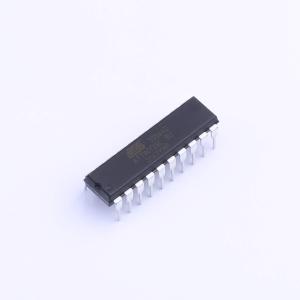

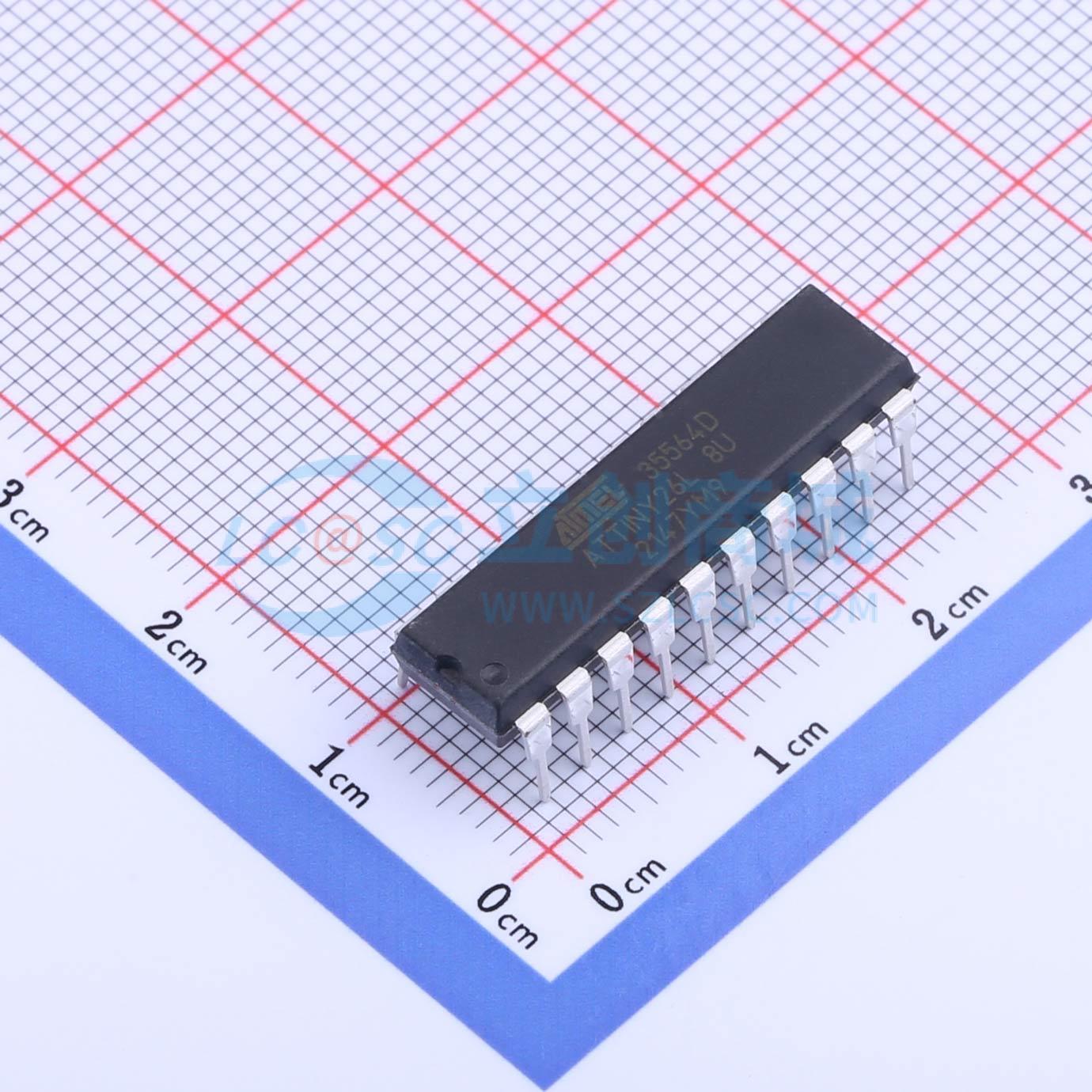

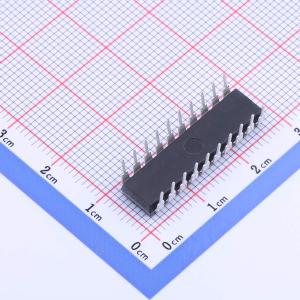

ATTINY26L-8PU

ATtiny26(L) 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATtiny26(L)实现了接近每MHz 1 MIPS的吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。

AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这种结构使得代码效率更高，同时实现比传统CISC微控制器快十倍的吞吐量。ATtiny26(L)具有高精度模数转换器，最多支持11个单端通道和8个差分通道。七个差分通道可选增益为20倍。其中四个具有可选增益的差分通道可以同时使用。ATtiny26(L)还拥有一个高频8位PWM模块，带有两个独立输出。两个PWM输出具有理想的非重叠反相输出引脚，适用于同步整流。ATtiny26(L)的通用串行接口允许高效地软件实现TWI（两线串行接口）或SM总线接口。这些特性使其非常适合高度集成的电池充电器和照明镇流器应用、低端恒温器以及火灾探测器等应用。

ATtiny26(L)提供2K字节的Flash、128字节EEPROM、128字节SRAM、最多16条通用I/O线路、32个通用工作寄存器、两个8位定时器/计数器（其中一个带PWM输出）、内部和外部振荡器、内部和外部中断、可编程看门狗定时器、11通道10位模数转换器（带有两个差分电压输入增益级）以及四种软件可选的节能模式。空闲模式停止CPU运行，但允许定时器/计数器和中断系统继续工作。ATtiny26(L)还有一个专门的ADC降噪模式，用于减少ADC转换过程中的噪声。在这种睡眠模式下，只有ADC在工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。备用模式与掉电模式相同，但启用了外部振荡器。引脚变化唤醒或中断功能使得ATtiny26(L)对外部事件响应迅速，在掉电模式下仍能保持最低功耗。

该设备采用Atmel的高密度非易失性存储技术制造。通过将增强型RISC 8位CPU与Flash集成于单一芯片上，ATtiny26(L)是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATtiny26(L) AVR得到了一套完整的程序和系统开发工具的支持，包括：宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。

• 高性能、低功耗的AVR 8位微控制器
• RISC架构 - 118条强大指令 - 大多数单时钟周期执行 - 32x8通用工作寄存器 - 完全静态操作 - 在16 MHz下最高可达16 MIPS吞吐量
• 数据和非易失性程序存储器 - 2K字节的在系统可编程程序存储器闪存耐久性：10,000次写/擦除周期 - 128字节的在系统可编程EEPROM耐久性：100,000次写/擦除周期 - 128字节内部SRAM - 用于闪存程序和EEPROM数据安全的编程锁
• 外设特性 - 带有独立预分频器的8位定时器/计数器 - 带有独立预分频器的8位高速定时器 2个高频PwM输出，带有独立的输出比较寄存器 非重叠反相PwM输出引脚 - 带开始条件检测器的通用串行接口 - 10位ADC 11个单端通道 8个差分ADC通道 7对差分ADC通道，带可编程增益（1x, 20x） - 片上模拟比较器 - 外部中断 - 11个引脚上的引脚变化中断 - 带独立片上振荡器的可编程看门狗定时器
• 特殊微控制器特性 - 低功耗空闲模式、降噪模式和掉电模式 - 上电复位和可编程欠压检测 - 外部和内部中断源 - 通过SPI端口在系统可编程 - 内部校准的RC振荡器
• I/O和封装 - 20引脚PDIP/SOIC：16个可编程I/O线 - 32引脚QFN/MLF：16个可编程I/O线
• 工作电压 ATtiny26L：2.7V-5.5V ATtiny26：4.5V-5.5V
• 速度等级 ATtiny26L：0 - 8 MHz ATtiny26：0 - 16 MHz
• 功耗（ATtiny26L）在1 MHz、3V和25℃条件下 - 活动模式 16 MHz、5V和25℃：典型值15 mA - 活动模式 1 MHz、3V和25℃：0.70 mA - 空闲模式 1 MHz、3V和25℃：0.18 mA - 掉电模式：<1 μA
