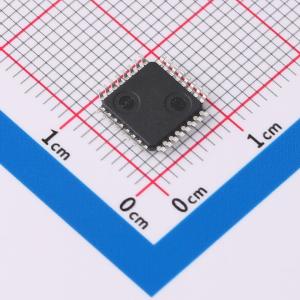

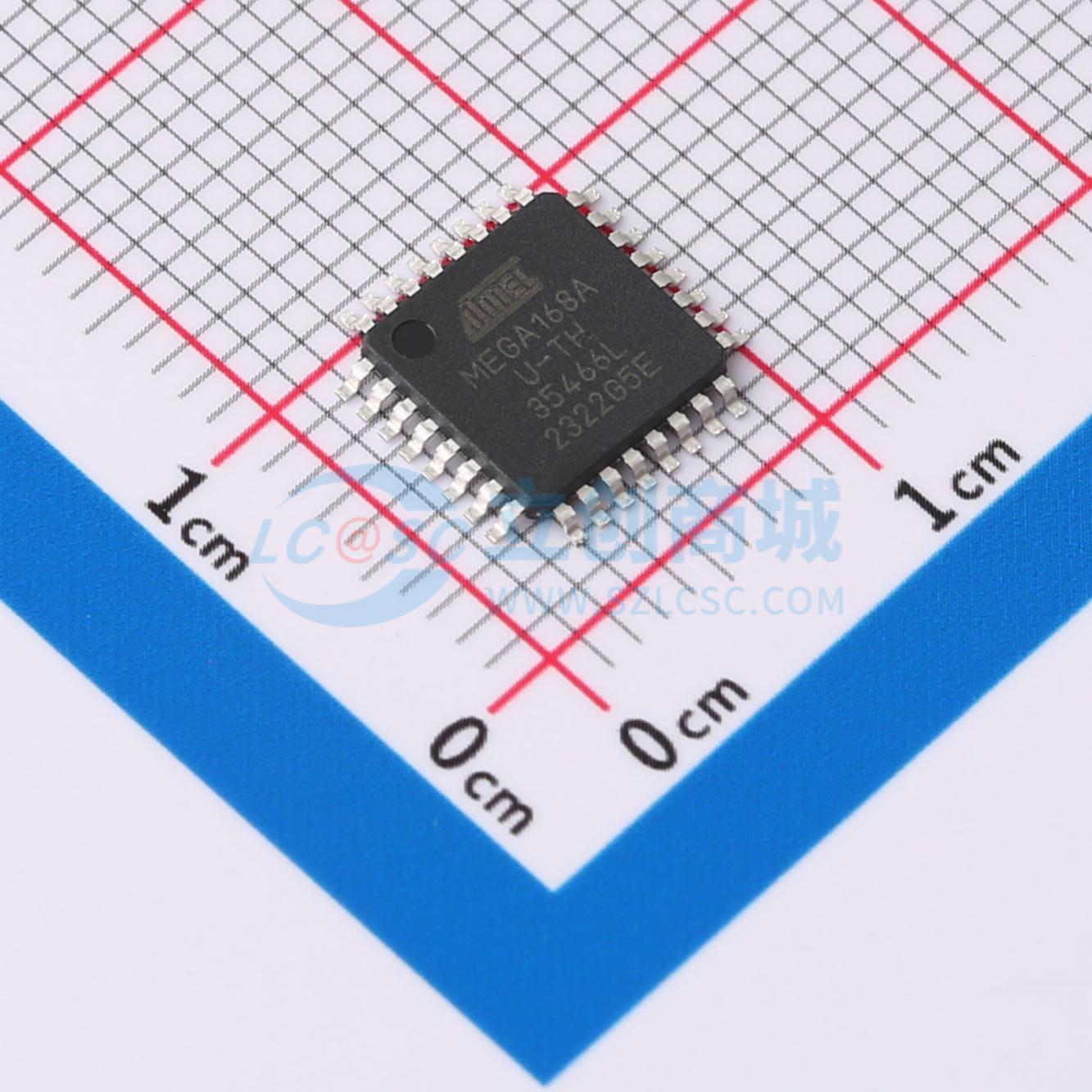

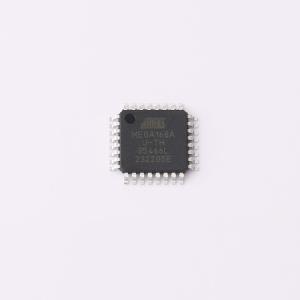

ATMEGA168A-AU实物图
  • ATMEGA168A-AU商品缩略图
  • ATMEGA168A-AU商品缩略图
  • ATMEGA168A-AU商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ATMEGA168A-AU

基于AVR增强型RISC架构的低功耗CMOS 8位微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P能够实现接近每MHz 1 MIPS的吞吐量,使系统设计者能够在功耗和处理速度之间进行优化。AVR核心结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在单个时钟周期内执行的一条指令访问两个独立的寄存器。由此产生的架构代码效率更高,同时实现了比传统CISC微控制器快达十倍的吞吐量。ATmega48A/PA/88A/PA/168A/PA/328/P提供了以下特性:具有读写同步功能的4K/8K字节的片上可编程Flash、256/512/512/1K字节的EEPROM、512/1K/1K/2K字节的SRAM、23条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中为8通道)、带内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口及中断系统继续工作。掉电模式保存寄存器内容但冻结振荡器,禁用其他所有芯片功能直到下一个中断或硬件复位为止。在省电模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块,以最小化ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备的其余部分处于睡眠状态。这样可以实现快速启动与低功耗相结合。Microchip提供QTouch库,用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应能力,并包括完全去抖动的触摸键报告,还包括相邻按键抑制(AKS)技术,以明确检测按键事件。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。该器件使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行片上重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时,Boot Flash部分中的软件将继续运行,从而提供真正的读写同步操作。通过将8位RISC CPU与片上自编程Flash结合在一个单片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一种强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了完整的程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
商品型号
ATMEGA168A-AU
商品编号
C1522091
商品封装
TQFP-32(7x7)​
包装方式
托盘
商品毛重
0.5克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核AVR
CPU最大主频20MHz
CPU位数8 Bit
程序存储容量16KB
程序存储器类型FLASH
RAM容量1KB
属性参数值
EEPROM容量512Byte
I/O数量23
ADC(位数)10bit
振荡器类型内置
工作电压1.8V~5.5V
工作温度-40℃~+85℃

商品概述

ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P能够实现接近每MHz 1 MIPS的吞吐量,使系统设计者能够在功耗和处理速度之间进行优化。

AVR核心结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在单个时钟周期内执行的一条指令访问两个独立的寄存器。由此产生的架构代码效率更高,同时实现了比传统CISC微控制器快达十倍的吞吐量。

ATmega48A/PA/88A/PA/168A/PA/328/P提供了以下特性:具有读写同步功能的4K/8K字节的片上可编程Flash、256/512/512/1K字节的EEPROM、512/1K/1K/2K字节的SRAM、23条通用I/O线、32个通用工作寄存器、三个带有比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的两线串行接口、一个SPI串行端口、一个6通道10位ADC(TQFP和VQFN封装中为8通道)、带内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、USART、两线串行接口、SPI端口及中断系统继续工作。掉电模式保存寄存器内容但冻结振荡器,禁用其他所有芯片功能直到下一个中断或硬件复位为止。在省电模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块,以最小化ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备的其余部分处于睡眠状态。这样可以实现快速启动与低功耗相结合。

Microchip提供QTouch库,用于将电容式触摸按钮、滑块和滚轮功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应能力,并包括完全去抖动的触摸键报告,还包括相邻按键抑制(AKS)技术,以明确检测按键事件。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。

该器件使用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、传统的非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行片上重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分被更新时,Boot Flash部分中的软件将继续运行,从而提供真正的读写同步操作。通过将8位RISC CPU与片上自编程Flash结合在一个单片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一种强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了完整的程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

数据手册PDF
