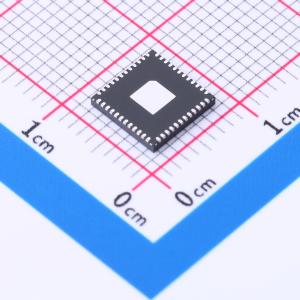

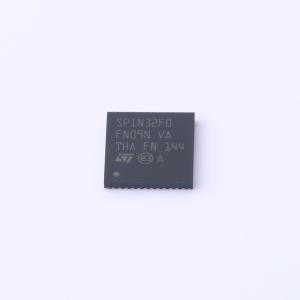

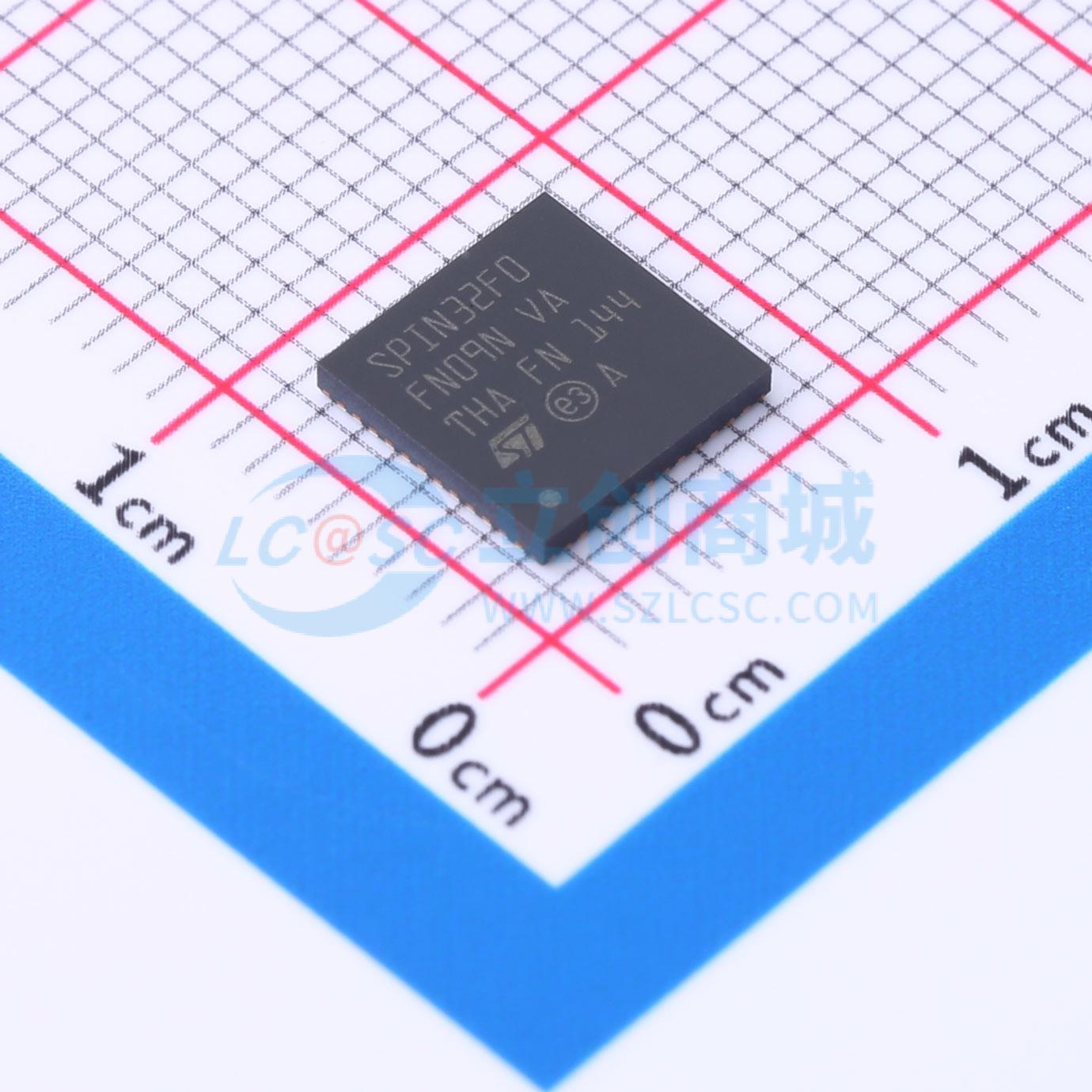

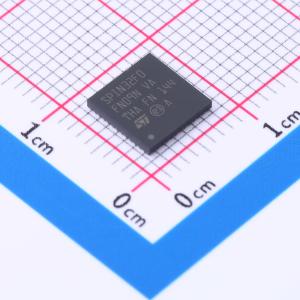

STSPIN32F0A

STSPIN32F0A 是一种系统级封装，提供了一种集成解决方案，适用于使用不同驱动模式驱动三相无刷直流电机。它嵌入了一个能够驱动功率MOSFET的三半桥栅极驱动器，具有600 mA（灌电流和源电流）的能力。由于集成了互锁功能，同一半桥的高侧和低侧开关不能同时被驱动为高电平。

内部DC/DC降压转换器提供了适合为MCU和外部组件供电的3.3 V电压。内部LDO线性稳压器提供了栅极驱动器的供电电压。

集成的运算放大器可用于信号调理，例如通过分流电阻进行电流检测。集成的可编程阈值比较器用于执行过流保护。

集成的MCU（STM32F031C6，扩展温度范围，后缀7版本）可以执行磁场定向控制、六步无传感器以及其他先进的驱动算法。它具有对嵌入式Flash存储器的写保护和读保护功能，以防止不必要的写入和/或读取。可以通过串行接口下载固件，这得益于嵌入式引导加载程序。

STSPIN32F0A 还具有过温保护和欠压锁定保护，并且可以进入待机模式以降低功耗。该设备提供了16个通用I/O端口（GPIO），具有5 V耐受能力，一个12位模数转换器，最多支持9个通道，在单次或扫描模式下进行转换，5个可同步的通用定时器，并支持易于使用的调试串行接口（SWD）。

• 扩展工作电压范围：6.7至45伏
• 三相栅极驱动器，600毫安灌/拉电流
• 集成自举二极管
• 防止交叉导通
• 32位ARM Cortex-M0内核：最高48兆赫时钟频率
• 4千字节带硬件奇偶校验的SRAM
• 32千字节Flash存储器，带有用于写保护和读出保护的选项字节
• 提供固件引导加载程序
• 3.3伏DC/DC降压转换器稳压器，具有过流、短路和热保护
• 12伏LDO线性稳压器，具有热保护
• 16个通用I/O端口（GPIO）
• 5个通用定时器
• 12位ADC转换器（最多9个通道）
• I2C、USART和SPI接口
• 3个轨到轨运算放大器，用于信号调理
• 带可编程阈值的比较器，用于过流保护
• 低功耗待机模式
• 每个电源上的UVLO保护：VM、VDD、VREG和VBOOTx
• 通过SwD支持片上调试
• 扩展温度范围：-40至+125摄氏度

• 智能制造设备
• 电动工具、风扇和泵
• 家用电器：吸尘器、吹风机、空气净化器和咖啡机
• 高科技应用如：无人机、云台、教育/家用机器人
