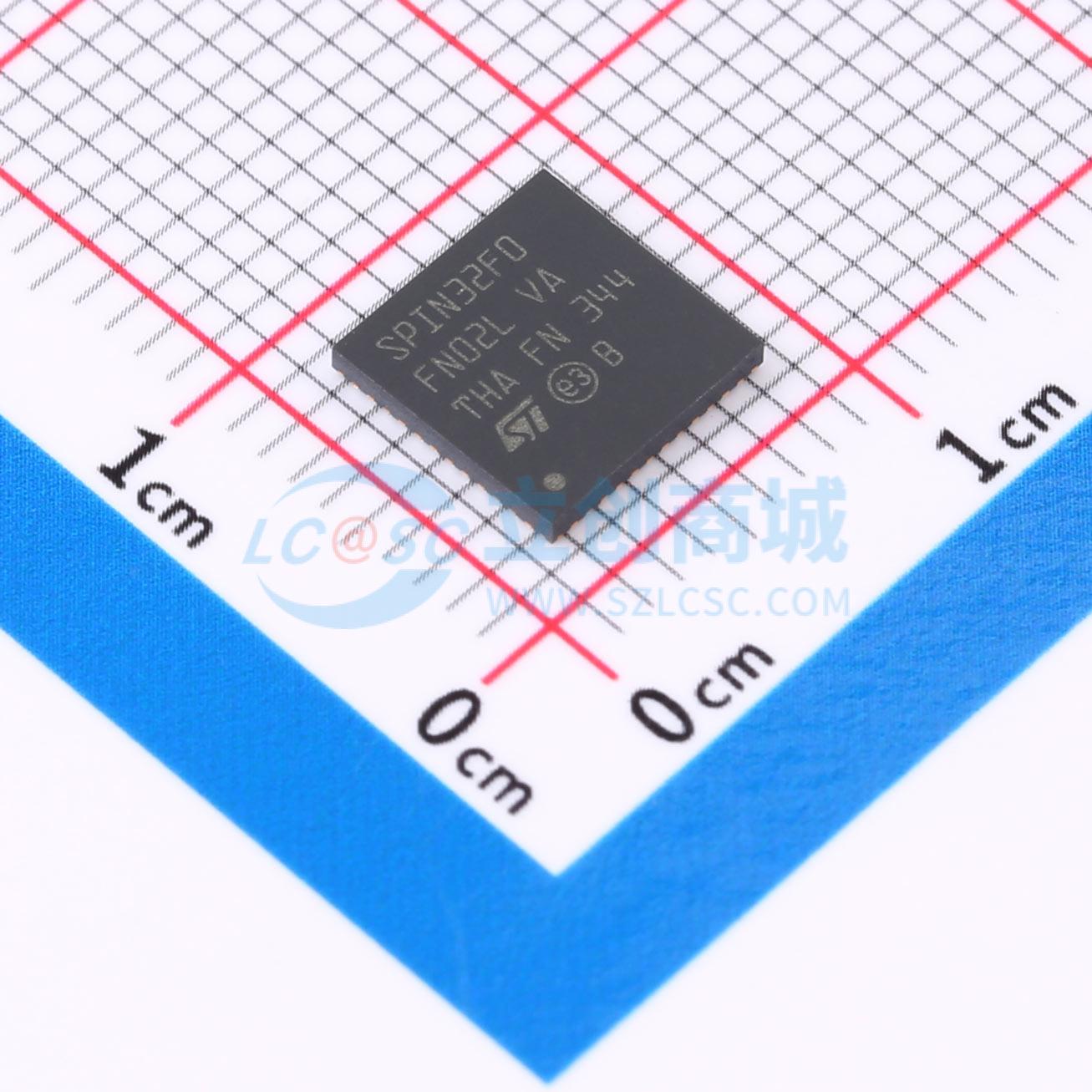

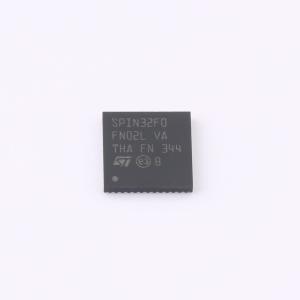

STSPIN32F0B

STSPIN32F0B是一款系统级封装，提供了一种集成解决方案，适用于使用不同驱动模式驱动三相无刷电机。它内嵌了一个能够驱动具有600 mA（灌电流和拉电流）能力的功率MOSFET的三半桥门极驱动器。由于集成了互锁功能，同一半桥的高侧和低侧开关不能同时被驱动至高电平。

内部DC/DC降压转换器提供了适合为MCU和外部组件供电的3.3V电压。内部LDO线性稳压器为门极驱动器提供供电电压。

集成的运算放大器可用于信号调理，例如跨接电阻上的电流检测。集成了一个带有可编程阈值的比较器以执行过流保护。

集成的MCU（STM32F031C6，扩展温度范围版本，后缀7）允许执行磁场定向控制、六步无传感器以及其他先进的驱动算法。它具有写保护和读保护功能，以防止对嵌入式Flash存储器进行不必要的写入和/或读取操作。通过嵌入的引导加载程序，可以经由串行接口在现场下载固件。

STSPIN32F0B设备还具有过温保护和欠压锁定保护，并且可以进入待机模式以降低功耗。该设备提供了20个具有5V耐受能力的通用I/O端口(GPIO)，一个最多支持9通道的12位模数转换器，可以在单次转换或扫描模式下执行转换，5个可同步的通用定时器，并支持易于使用的调试串行接口(SWD)。

• 扩展工作电压范围：6.7至45伏
• 三相栅极驱动器，600毫安灌/拉电流
• 集成自举二极管
• 防止交叉导通
• 32位ARM Cortex-M0内核：最高48兆赫时钟频率
• 4千字节SRAM，带硬件奇偶校验
• 32千字节Flash存储器，带有用于写保护和读保护的选项字节
• 提供引导加载程序固件
• 3.3伏DC/DC降压转换器稳压器，带过流、短路和热保护
• 12伏LDO线性稳压器，带热保护
• 20个通用I/O端口（GPIO）
• 5个通用定时器
• 12位ADC转换器（最多9个通道）
• I2C、USART和SPI接口
• 一个轨到轨运算放大器，用于信号调理
• 带可编程阈值的过流保护比较器
• 低功耗待机模式
• 每个电源的欠压锁定保护：VM、VDD、VREG和VBOOTx
• 通过SwD支持片上调试
• 扩展温度范围：-40至+125摄氏度

• 电动工具
• 风扇和泵
• 工业自动化
• 电池供电的家用电器
