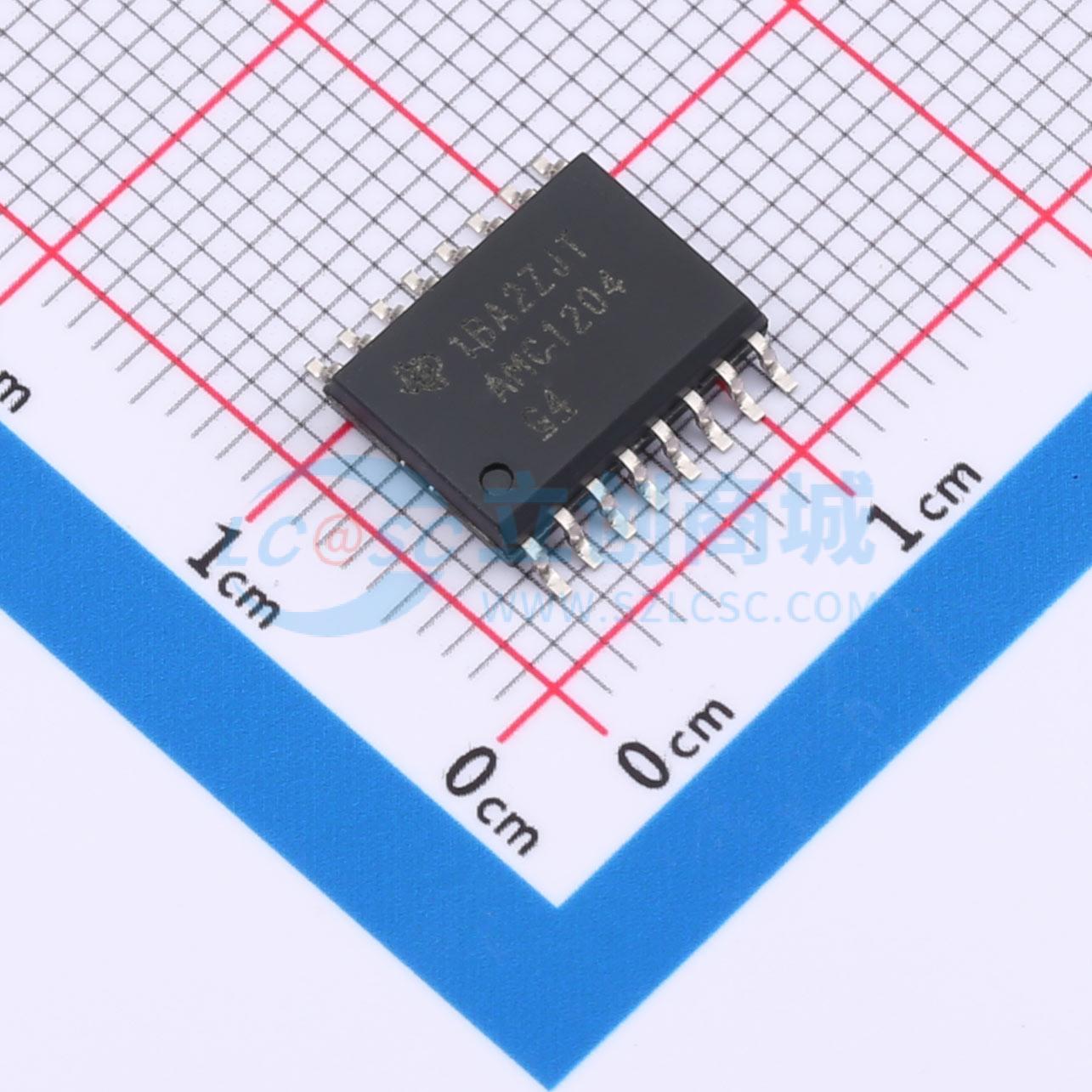

AMC1204DW

AMC1204 和 AMC1204B 是 1 位数字输出、隔离型 Δ - Σ (ΔΣ) 调制器，时钟频率高达 20MHz。二氧化硅 (SiO₂) 隔离栅抗磁干扰能力强，为调制器输出提供数字隔离功能。经认证，该隔离栅可提供高达 4000VPEAK (AMC1204) 和 4250VPEAK (AMC1204B) 的基本电隔离，符合 UL1577、VDE V 0884 - 11 和 CSA 标准或规范。 AMC1204 和 AMC1204B 可为测量隔离栅中分流电阻的小信号提供单芯片解决方案。这些类型的电阻通常用于感测电机控制逆变器、低能耗生成系统以及其他工业应用的电流中的数字输入 D 类音频放大器。AMC1204 和 AMC1204B 差分输入可轻松连接分流电阻或其他低电平信号源。内部基准可免除对外部组件的需要。当与适当的外部数字滤波器配合使用时，可在 78kSPS 数据速率下获得 14 个有效位数 (ENOB)。 调制器采用 5V 模拟电源 (AVDD)，而隔离数字接口则可通过 3V，3.3V 或 5V 电源 (DVDD) 供电。AMC1204 和 AMC1204B 采用 SOIC - 16 (DW) 和 SOIC - 8 (DWV) 封装，额定温度范围为 - 40°C 至 105°C。

• 针对分流电阻器进行优化的 ±250mV 输入电压范围
• 安全相关认证：符合 DIN VDE V 0884 - 11: 2017 - 01 标准的 4250VPK (AMC1204B) 基础型隔离，3005VRMS (AMC1204B) 隔离长达 1 分钟，符合 UL1577 标准，符合 CAN/CSA No. 5A 组件验收服务通知和 DIN EN 61010 - 1 标准
• 工作电压：1200VPEAK
• 瞬态抗扰度：15kV/µs
• 高电磁场抗扰度
• 出色的交流性能：SNR：84dB（最小值），THD：–80dB（最大值）
• 出色的直流精度：INL：±8 LSB（最大值），增益误差：±2%（最大值）
• 完整的额定工作温度范围
• 外部时钟输入，可轻松实现同步

• 基于分流电阻器的电流感应
• 电机控制
• 绿色能源逆变器应用
• 不间断电源
