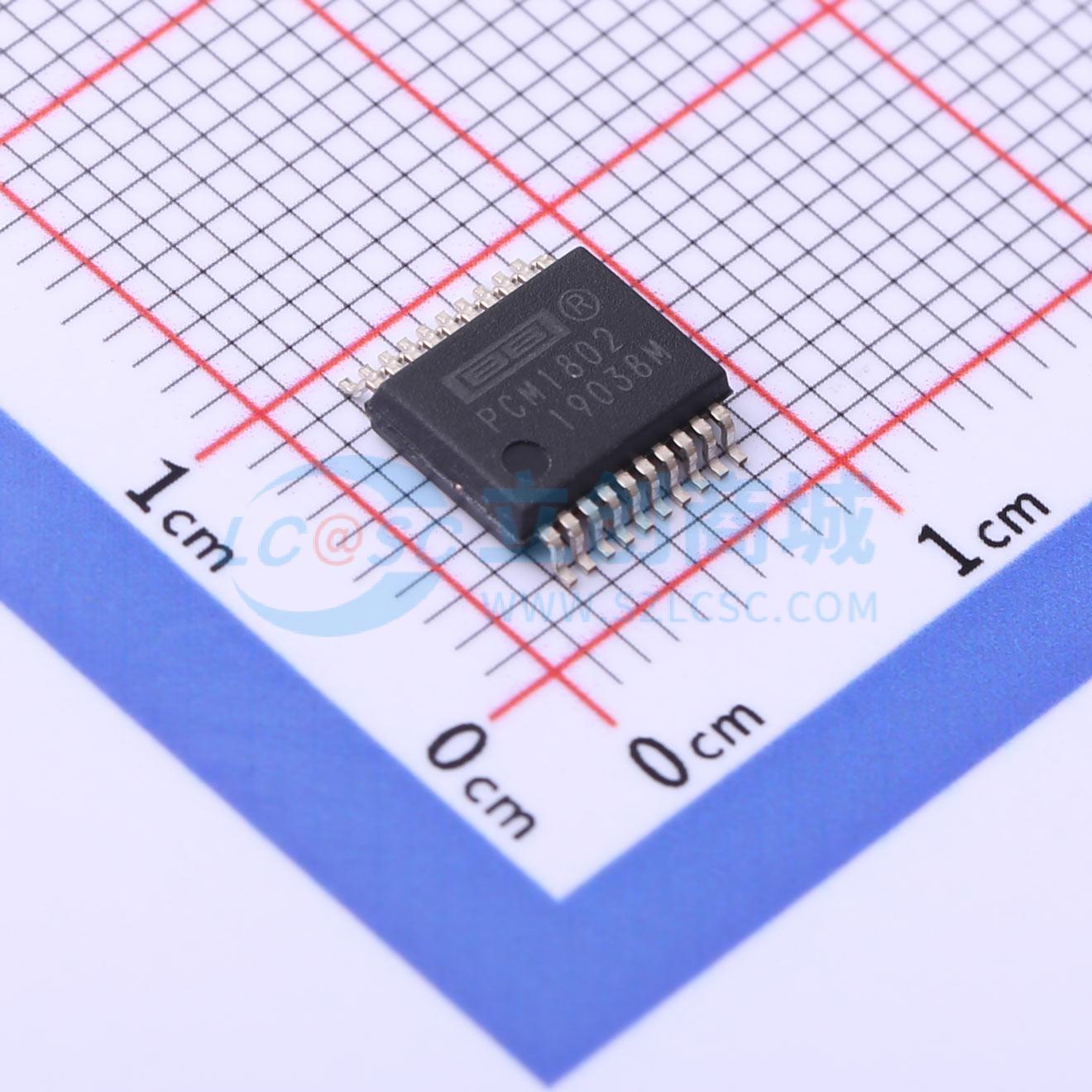

温馨提醒：图片仅供参考，商品以实物为准

PCM1802DB

PCM1802 单端输入 24 位 96 kHz 立体声 A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM1802 具有单端输入的 105dB SNR 立体声 ADC
品牌名称: TI(德州仪器)
商品型号: PCM1802DB
商品编号: C1520787
商品封装: SSOP-20
包装方式: 管装
商品毛重: 0.31克(g)

商品参数

商品概述

PCM1802是一款高性能、低成本的单芯片立体声模数转换器，具有单端模拟电压输入。PCM1802采用过采样率为64倍或128倍的delta-sigma调制器，并集成了数字抽取滤波器和高通滤波器（HPF），可去除输入信号的直流分量。针对各种应用，PCM1802支持主模式和从模式，以及串行接口的四种数据格式。PCM1802适用于各种对成本敏感的消费类应用，这些应用需要良好的性能、5V模拟电源和3.3V数字电源供电。PCM1802采用高度先进的CMOS工艺制造，提供DB 20引脚SSOP封装。

商品特性

24位delta-sigma立体声A/D转换器
单端电压输入：3 V_P-P
内置抗混叠滤波器
过采样频率：×64、×128
通带波纹：±0.05 dB
阻带衰减：-65 dB
片上高通滤波器：0.84 Hz（44.1 kHz）
高性能
总谐波失真加噪声（THD+N）：96 dB（典型值）
信噪比（SNR）：105 dB（典型值）
动态范围：105 dB（典型值）
PCM音频接口
主模式和从模式可选
数据格式：24位左对齐；24位I²S；20位或24位右对齐
采样率：16 kHz至96 kHz
系统时钟：256 fS、384 fS、512 fS、768 fS
双电源：5 V（模拟）、3.3 V（数字）
封装：20引脚SSOP

应用领域

AV放大器接收器
MD播放器
CD刻录机
多轨接收器
电子乐器

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	2
	工作电压	4.5V~5.5V
	接口类型	I2S

	属性	参数值
	芯片类型参数/描述	音频ADC
	工作温度	-40℃~+85℃
	基准电压源	内置
	采样率	96000Hz
