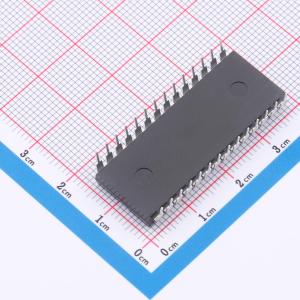

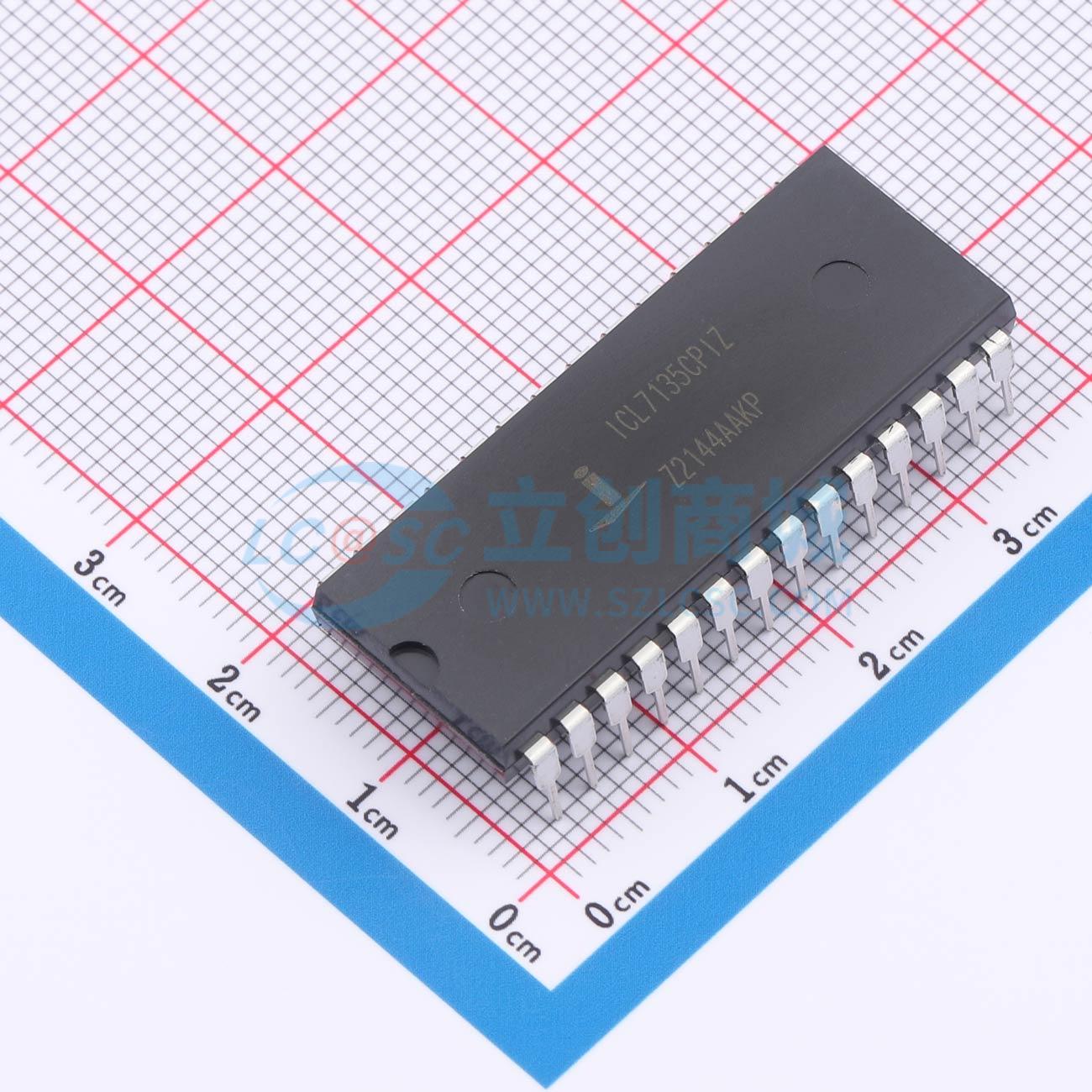

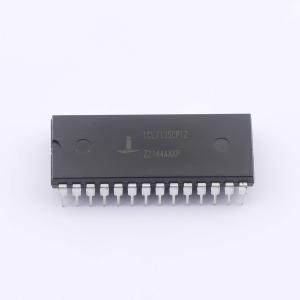

温馨提醒：图片仅供参考，商品以实物为准

ICL7135CPIZ

4 1/2 位 BCD 输出 A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Intersil ICL7135精密A/D转换器具备多路复用BCD输出和数字驱动器，将双斜率转换的可靠性与20,000计数下±1的精度相结合，非常适合用于可视化显示的数字电压表（DVM）/数字面板表（DPM）市场。它具有2.0000V满量程能力、自动调零和自动极性功能，同时具备真正的比例运算、近乎理想的差分线性度和真正的差分输入。除显示驱动器、基准源和时钟外，所有必要的有源器件都集成在一颗CMOS集成电路中。ICL7135将高精度、多功能性和高经济性前所未有地结合在一起。其特点包括自动调零至小于10μV、零漂移小于1μV/℃、输入偏置电流为10pA（最大值）以及翻转误差小于一个计数。通过增加几个引脚，多路复用BCD输出的多功能性得到提升，使其能够在更复杂的系统中运行。这些引脚包括选通脉冲（STROBE）、超量程（OVERRANGE）、欠量程（UNDERRANGE）、运行/保持（RUN/HOLD）和忙（BUSY）线，从而使该电路能够与微处理器或通用异步收发传输器（UART）接口。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ICL7135CPIZ
商品编号: C1520774
商品封装: PDIP-28
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

Intersil ICL7135精密A/D转换器具备多路复用BCD输出和数字驱动器，将双斜率转换的可靠性与20,000计数下±1的精度相结合，非常适合用于可视化显示的数字电压表（DVM）/数字面板表（DPM）市场。它具有2.0000V满量程能力、自动调零和自动极性功能，同时具备真正的比例运算、近乎理想的差分线性度和真正的差分输入。除显示驱动器、基准源和时钟外，所有必要的有源器件都集成在一颗CMOS集成电路中。 ICL7135将高精度、多功能性和高经济性前所未有地结合在一起。其特点包括自动调零至小于10μV、零漂移小于1μV/℃、输入偏置电流为10pA（最大值）以及翻转误差小于一个计数。通过增加几个引脚，多路复用BCD输出的多功能性得到提升，使其能够在更复杂的系统中运行。这些引脚包括选通脉冲（STROBE）、超量程（OVERRANGE）、欠量程（UNDERRANGE）、运行/保持（RUN/HOLD）和忙（BUSY）线，从而使该电路能够与微处理器或通用异步收发传输器（UART）接口。

商品特性

在整个±20000计数范围（2.0000V满量程）内，精度保证为±1计数
0V输入时保证零读数
典型输入泄漏电流为1pA
真正的差分输入
零计数时具有真正的极性，便于精确零位检测
仅需单基准电压
具备超量程和欠量程信号，可实现自动量程功能
所有输出与TTL兼容
闪烁输出可直观指示超量程
提供六个辅助输入/输出，可用于与UART、微处理器或其他电路接口
多路复用BCD输出
提供无铅加退火版本（符合RoHS标准）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	4.5
	通道数	-
	工作电压	4V~6V
	接口类型	UART
	工作温度	0℃~+70℃

	属性	参数值
	基准电压源	外置
	基准电压值	1V
	基准电压源温漂	2ppm/℃
	采样率	3Hz
	积分非线性	1LSB；0.5LSB
