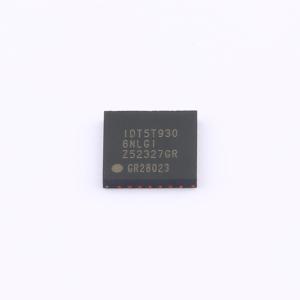

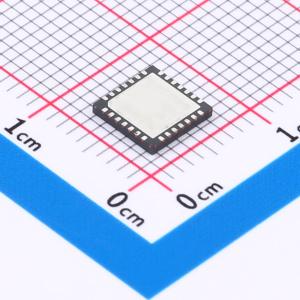

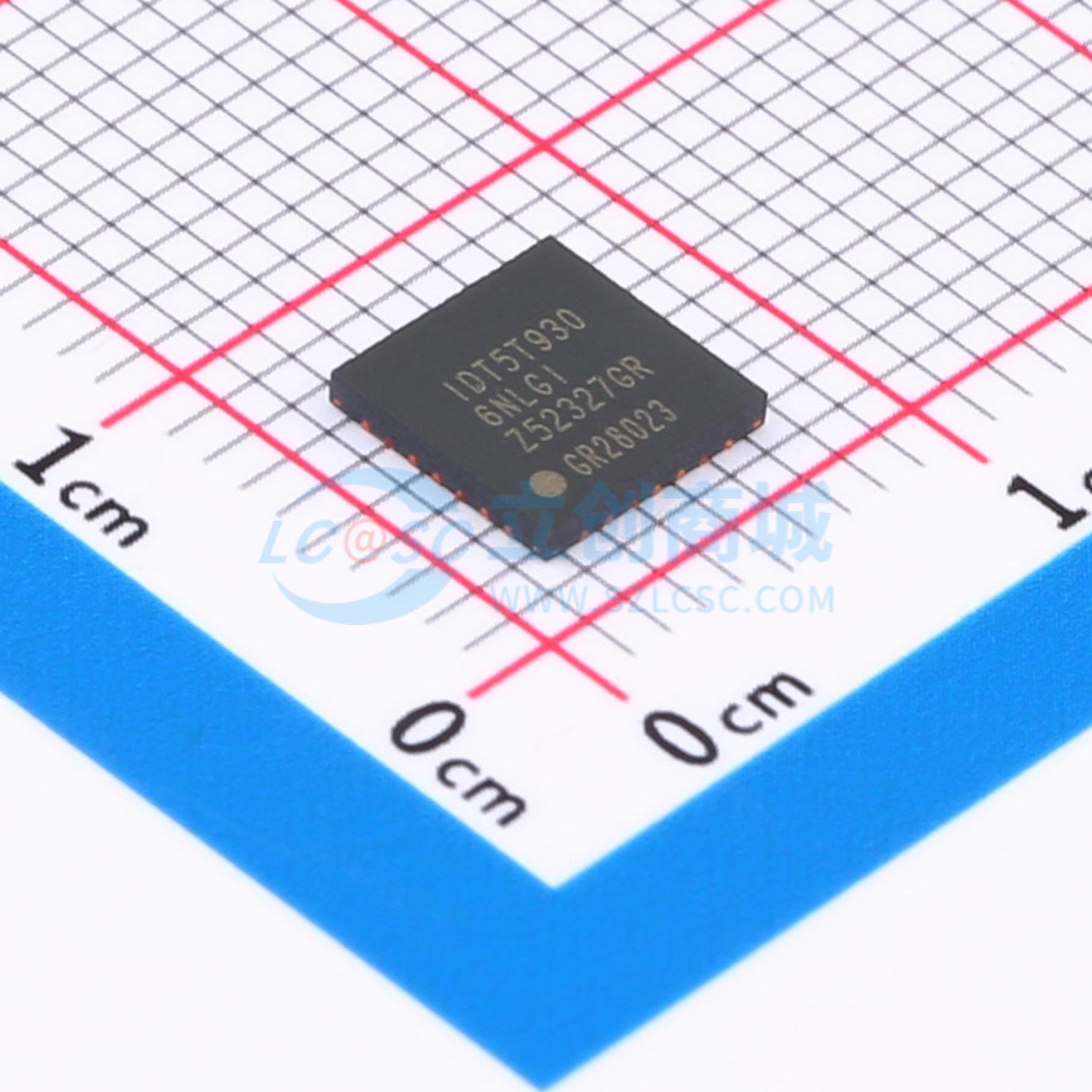

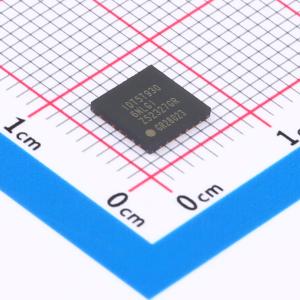

5T9306NLGI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 差分时钟缓冲器是用户可选的差分输入到六个LVDS输出。从差分输入到六个LVDS输出的扇出减少了前一个驱动器的负载，并提供了高效的时钟分配网络。可以作为从差分HSTL、eHSTL、LVEPECL（2.5V）、LVEPECL（3.3V）、CML或LVDS输入到LVDS输出的转换器。单端3.3V / 2.5V LVTTL输入也可用于转换为LVDS输出。冗余输入功能允许从主时钟源到辅助时钟源的异步切换。可选参考输入由SEL控制。输出可以异步启用/禁用。禁用时，输出将驱动到GL引脚选择的值。多个电源和接地可降低噪声。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: 5T9306NLGI
商品编号: C1520066
商品封装: VFQFPN-28(6x6)
包装方式: 托盘
商品毛重: 0.1克(g)

商品参数

商品概述

IDT5T9306 2.5V差分时钟缓冲器是一款用户可选的差分输入转六路LVDS输出的器件。从差分输入到六路LVDS输出的扇出功能可减轻前级驱动器的负载，并提供高效的时钟分配网络。IDT5T9306可作为转换器，将差分HSTL、eHSTL、LVEPECL（2.5V）、LVPECL（3.3V）、CML或LVDS输入转换为LVDS输出。单端3.3V / 2.5V LVTTL输入也可用于转换为LVDS输出。冗余输入功能允许从主时钟源异步切换到备用时钟源。可选参考输入由SEL控制。 IDT5T9306的输出可异步启用/禁用。禁用时，输出将驱动至GL引脚所选的值。多个电源和接地引脚可降低噪声。

商品特性

保证低偏斜 < 40ps（最大值）
极低占空比失真 < 125ps（最大值）高速传播延迟 < 1.75ns（最大值）
附加相位抖动，均方根值0.159ps（典型值）@ 125MHz 最高1GHz工作频率
可选输入
热插拔和耐过压输入
3.3V / 2.5V LVTTL、HSTL、eHSTL、LVEPECL（2.5V）、LVPECL（3.3V）、CML或LVDS输入接口
可选差分输入转六路LVDS输出
掉电模式
2.5V VDD
采用VFQFPN封装

应用领域

时钟分配

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	1GHz

	属性	参数值
	工作电压	2.3V~2.7V
	工作温度	-40℃~+85℃
