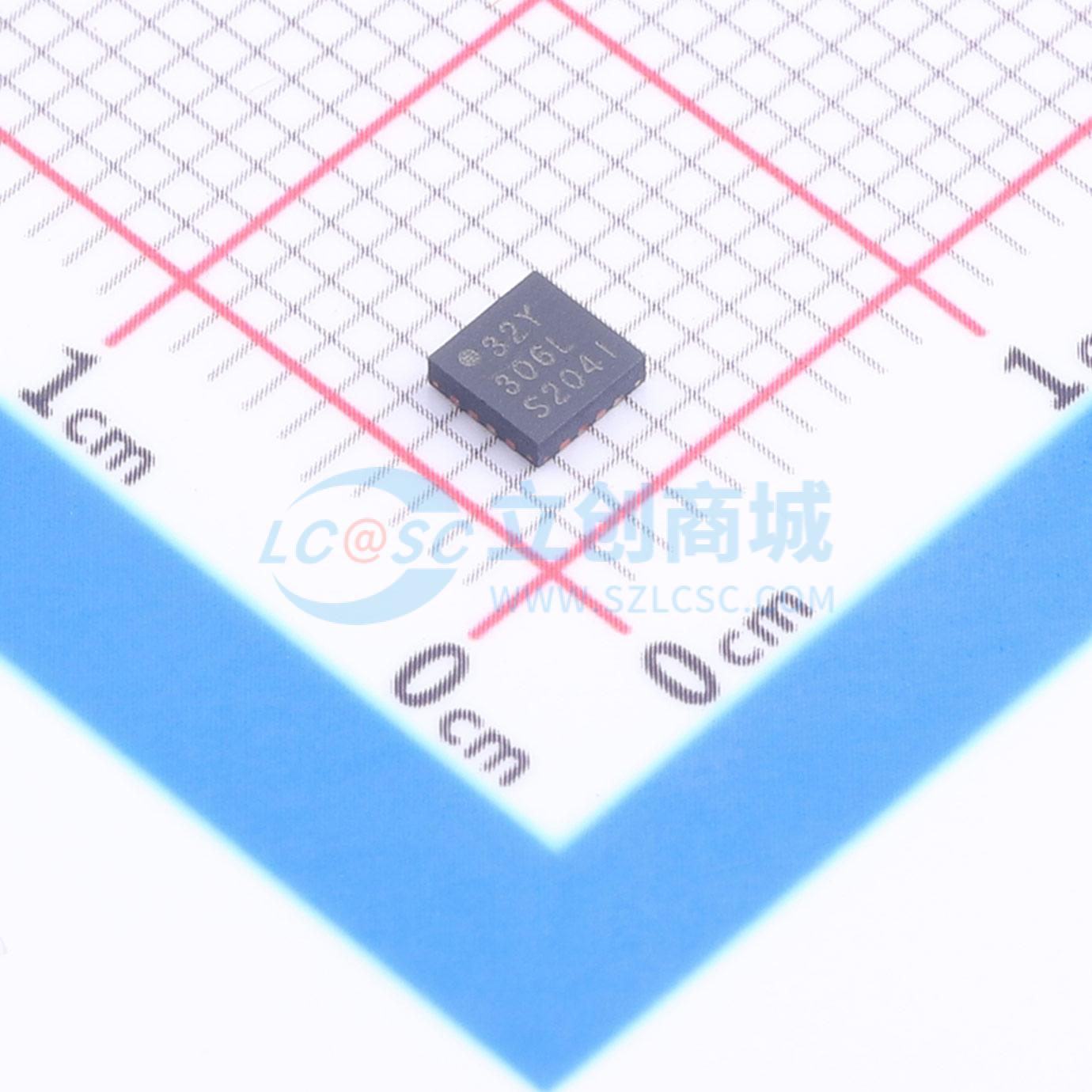

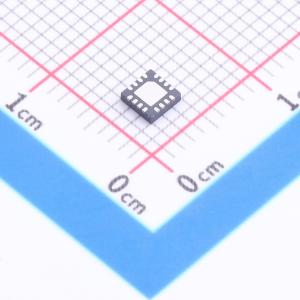

温馨提醒：图片仅供参考，商品以实物为准

8P34S1204NLGI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能差分LVDS扇出缓冲器，设计用于高频、极低附加相位噪声时钟和数据信号的扇出。采用1.8V电源供电，保证了低输出到输出和器件间的偏斜特性，适用于要求性能明确和可重复性的时钟分配应用。有两个可选差分输入和四个低偏斜输出，集成偏置电压基准，便于单端信号与器件输入接口。该器件针对低功耗和低附加相位噪声进行了优化。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: 8P34S1204NLGI
商品编号: C1520070
商品封装: VFQFPN-16(3x3)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

8P34S1204I是一款高性能差分LVDS扇出缓冲器。该器件专为高频、极低附加相位噪声的时钟和数据信号扇出而设计。8P34S1204I的特点是采用1.8V电源供电。其保证的低输出间和器件间偏斜特性，使8P34S1204I非常适合那些对性能和可重复性有明确要求的时钟分配应用。该器件提供两个可选的差分输入和四个低偏斜输出。集成的偏置电压基准使单端信号能够轻松连接到器件输入。该器件针对低功耗和低附加相位噪声进行了优化。

商品特性

四对低偏斜、低附加抖动的LVDS输出
两对可选的差分时钟输入
差分CLK、nCLK对可接受以下差分输入电平：LVDS、CML
最大输入时钟频率：1.2GHz
控制输入选择采用LVCMOS/LVTTL接口电平
输出偏斜：10ps（典型值）
传播延迟：400ps（最大值）
低附加相位抖动，均方根值；f_REF = 156.25MHz，10kHz - 20MHz：43fs（典型值）
器件电流消耗（IDD）：78mA（最大值）
完整的1.8V电源电压
无铅（RoHS 6），16引脚VFQFPN封装
环境工作温度范围：-40℃至85℃

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	1.2GHz

	属性	参数值
	工作电压	2.1V~2.7V；1.71V~1.89V
	工作温度	-40℃~+85℃
