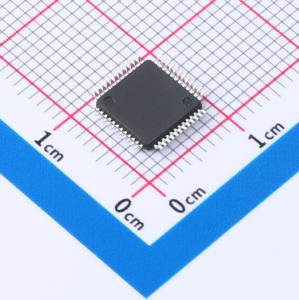

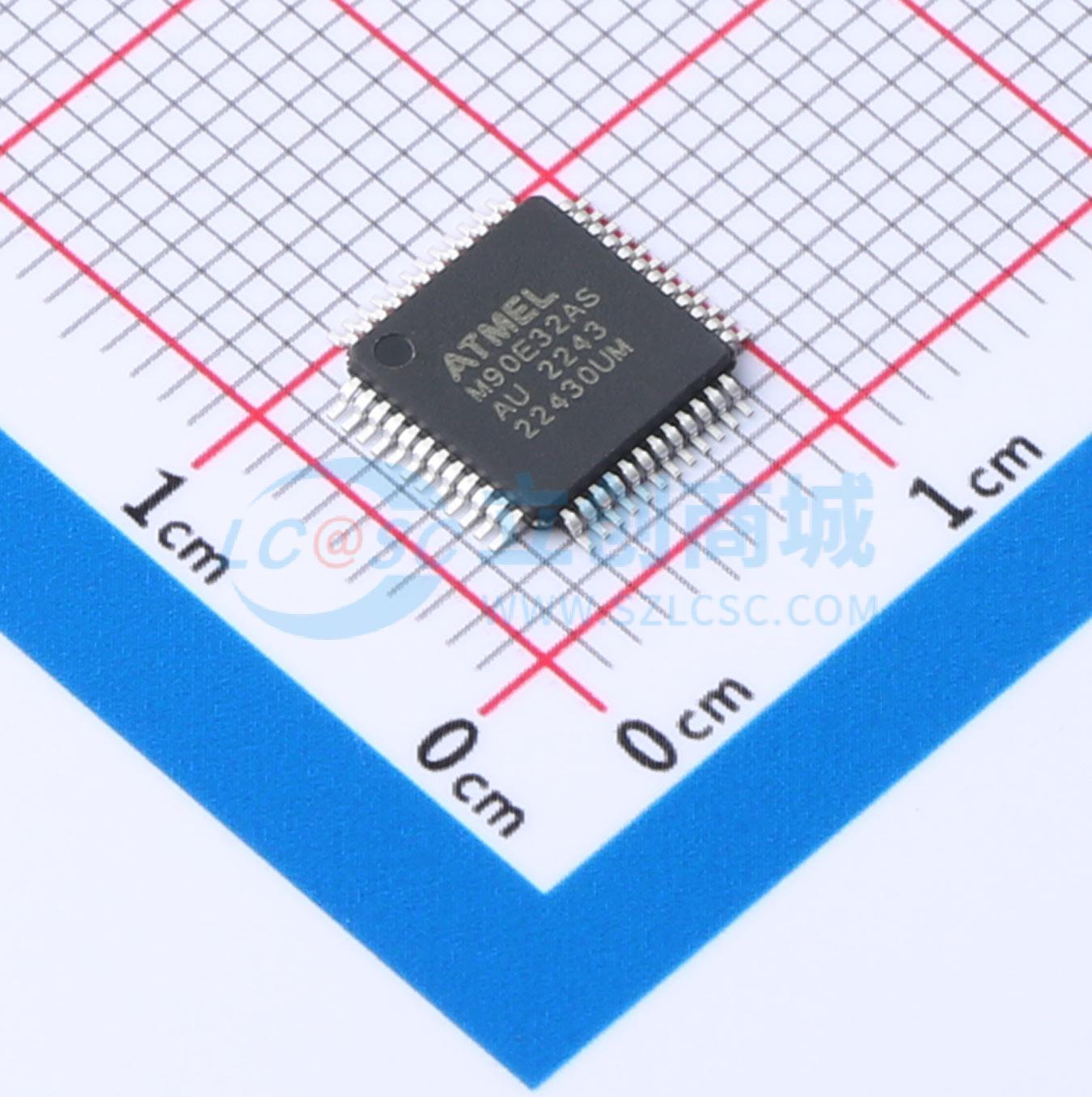

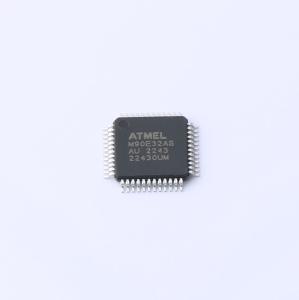

ATM90E32AS-AU-Y

M90E32AS是一款多相高性能、宽动态范围的计量IC。在典型的三相四线制系统中，M90E32AS集成了6个独立的二阶sigma-delta ADC，可用于三个电压通道（A、B和C相）和三个电流通道（A、B和C相）。 M90E32AS内置一个DSP，可根据ADC信号和片上参考电压计算有功电能、无功电能、视在电能、基波和谐波有功电能。DSP还能计算电压和电流的RMS值以及平均有功/无功/视在功率等测量参数。 M90E32AS适用于多相多功能电表，可通过四个独立的电能脉冲输出CF1/CF2/CF3/CF4或相应的寄存器来测量有功/无功/视在电能以及基波/谐波电能。 ADC和参考电压的自动温度补偿技术确保了M90E32AS在电网和环境条件变化时的长期稳定性。

• 计量特性完全符合IEC62052 - 11、IEC62053 - 22、IEC62053 - 23、ANSI C12.1和ANSI C12.20的要求；适用于0.2S、0.5S或1级的多相有功电能表或2级无功电能表。
• 在6000:1的动态范围内，有功电能精度为±0.1%，无功电能精度为±0.2%。
• 片上参考电压的温度系数为6 ppm/°C（典型值），具备自动温度补偿功能。
• 在整个动态范围内，对每相有功电能进行单点校准；无功/视在电能无需校准。
• 温度传感器精度为±1 °C（典型值）。
• 灵活的分段非线性补偿：每相基于电流（RMS值）分为三段，每段有两个可编程阈值。每段可独立进行增益和相角补偿。
• 电气参数测量：Vrms、Irms、平均有功/无功/视在功率、频率、功率因数和相角的基准误差小于±0.5%。
• 有功（正向/反向）、无功（正向/反向）、视在电能配有独立的电能寄存器。
• 可编程启动和空载功率阈值。
• 6个专用ADC用于A/B/C相电流和电压采样电路。电流通过电流互感器（CT）或罗氏线圈（di/dt线圈）采样；电压通过电阻分压器网络采样。
• 可编程电源模式：正常、空闲、检测和部分测量模式。
• 基波（0.2%）和谐波（1%）有功电能配有专用的电能/功率寄存器和独立的电能输出。
• 电流和电压瞬时信号监测。
• 增强型事件检测：电压骤降、过电压、缺相、过电流、电压/电流反相序、计算的中性线电流|NC过电流以及频率上下限阈值。
• 3.3V单电源供电。工作电压范围：2.8V~3.6V。在3.0V~3.6V范围内保证计量精度。
• 四线SPI接口。
• 可编程电压骤降检测和过零输出。
• 晶体振荡器频率：16.384MHz。片上集成两个电容，无需外部电容。
• 低功耗。正常模式下电流为13mA（典型值）。
• TQFP48封装。
• 工作温度：-40 °C~+85 °C。

• 用于三相四线（3P4W，Y0）或三相三线（3P3W，Y或Δ）系统的0.2S、0.5S和1级多相电能表。
• 需要测量电压、电流、平均功率等的电力监测仪器。
