温馨提醒：图片仅供参考，商品以实物为准

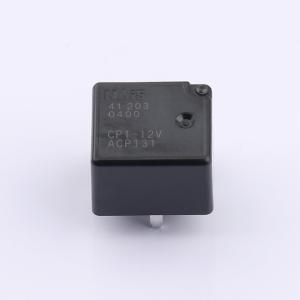

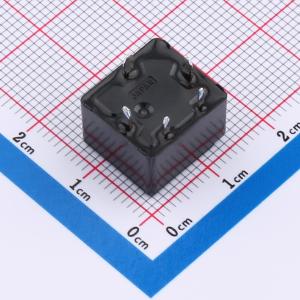

CP1-12V
12VDC 20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：紧凑扁平型，扁平尺寸使其能够内置在开关单元中。 高度: -印刷电路板端子类型：9.5mm（0.374英寸）。 -表面贴装端子类型：10.5mm（0.413英寸）。 高容量，提供薄型节省空间的优势，同时提供25A（1小时）的高连续电流。 简单的占位图案便于印刷电路板布局。 线圈和接触端子的排列设计可承受大容量，确保有裕度并便于印刷电路板设计。应用：汽车系统。 电动车窗
- 品牌名称
- PANASONIC(松下)
- 商品型号
- CP1-12V
- 商品编号
- C1519188
- 商品封装
- 插件,14x13mm
- 包装方式
- 管装
- 商品毛重
- 5.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 汽车继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | 5 | |
| 触点容量(电阻负载) | 10A@14VDC；20A@14VDC | |
| 触点材料 | 银合金(无镉) | |
| 额定线圈功率 | 640mW | |
| 线圈电阻 | 225Ω |
| 属性 | 参数值 | |
|---|---|---|
| 动作时间 | 10ms | |
| 释放时间 | 10ms | |
| 接触电阻 | 8mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 14mm | |
| 宽度 | 13mm | |
| 高度 | 9.5mm |
