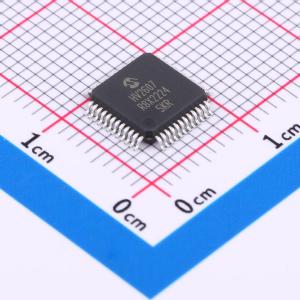

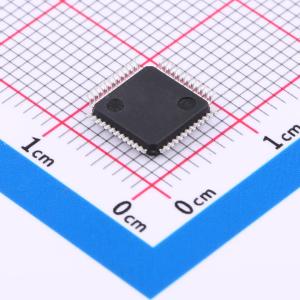

温馨提醒：图片仅供参考，商品以实物为准

HV2607T-C/R8X

HV2607T C/R8X

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: HV2607T-C/R8X
商品编号: C1513061
商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

HV2607/HV2707/HV2708器件是低谐波失真、低电荷注入、16通道、无需高压电源的高压模拟开关。它们适用于需要由低压控制信号控制高压开关的应用，如医学超声成像、驱动压电换能器和打印机。 HV2707在开关两侧集成了泄放电阻。HV2708仅在SWA侧集成了泄放电阻。HV2607没有泄放电阻。泄放电阻可消除电容性负载（如压电换能器）上的电压累积。 HV2607/HV2707/HV2708器件无需高压电源，仅需+5V或+6V偏置电源。即使没有高压电源，模拟输入电压范围也可达±100V。 HV2607/HV2707/HV2708器件采用48引脚LQFP封装，除电源引脚外，与HV2601/HV2701和HV2605/HV2705器件引脚兼容。

商品特性

16通道高压模拟开关
模拟信号电压高达±100V
仅需+5V偏置电源
3.3V和5V CMOS输入逻辑电平
66 MHz数据移位时钟频率
超低静态电流<10 μA
低寄生电容
低谐波失真
直流至100 MHz模拟小信号频率
200 kHz至50 MHz大信号频率
在5.0 MHz时典型关断隔离度为-76 dB
出色的抗噪能力
带锁存器的可级联串行数据寄存器
输出端集成泄放电阻（HV2707两侧，HV2708一侧）

应用领域

医学超声成像
无损检测（NDT）金属探伤
压电换能器驱动器
喷墨打印机头
光学MEMS模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	16
	工作电压	4.5V~6.3V
	导通时间(ton)	5us

	属性	参数值
	导通电阻(Ron)	14Ω
	关闭时间(toff)	5us
	工作温度	0℃~+70℃
	导通电容(Con)	17pF
	带宽	100MHz
