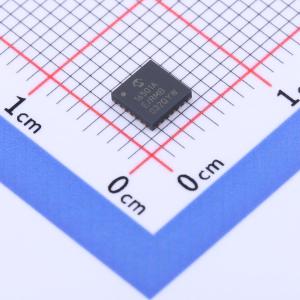

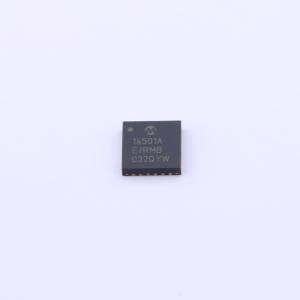

MCP16501TA-E/RMB

MCP16501是一款成本和尺寸优化的集成电源管理集成电路，兼容Microchip的嵌入式微处理器单元（EMPU）及其相关的DRAM存储器。它与SAMA5DX、SAM9X6和SAMA7G MPU兼容，这些MPU由专门的设备变体支持。

MCP16501集成了三个降压稳压器和一个辅助LDO，并提供了与MPU的全面接口。所有降压通道均能支持高达1A的负载，并且具有100%的占空比能力。提供300 mA LDO以支持敏感的模拟负载。

DDR存储器电压（降压2输出）和MPU核心电压（降压3输出）可以通过两个三态输入引脚进行选择。这种方法通过消除外部反馈电阻引起的不准确性来提高输出电压设置的精度，同时减少外部元件数量。电压选择集使得在不同代的存储器之间轻松迁移成为可能。

默认的电源通道时序是根据MPU的要求内置的。专用引脚（LPM）有助于过渡到低功耗模式，并实现带有DDR自刷新的备份模式（休眠模式）。

MCP16501具有较低的无负载运行静态电流，在完全关断状态下（VIN = 4.5V，TJ = +105℃）消耗小于6 μA。每个输出上都提供了主动放电电阻。所有降压通道均支持预偏置输出的安全启动。

MCP16501采用24引脚4 mm x 4 mm VQFN封装，工作结温范围为-40℃至+125℃。MCP16501还通过了汽车AEC-Q100可靠性测试。

• 高性能 MPU 电源解决方案 HC/HP、FPGA 和 DSP 电源
