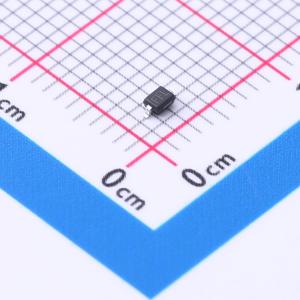

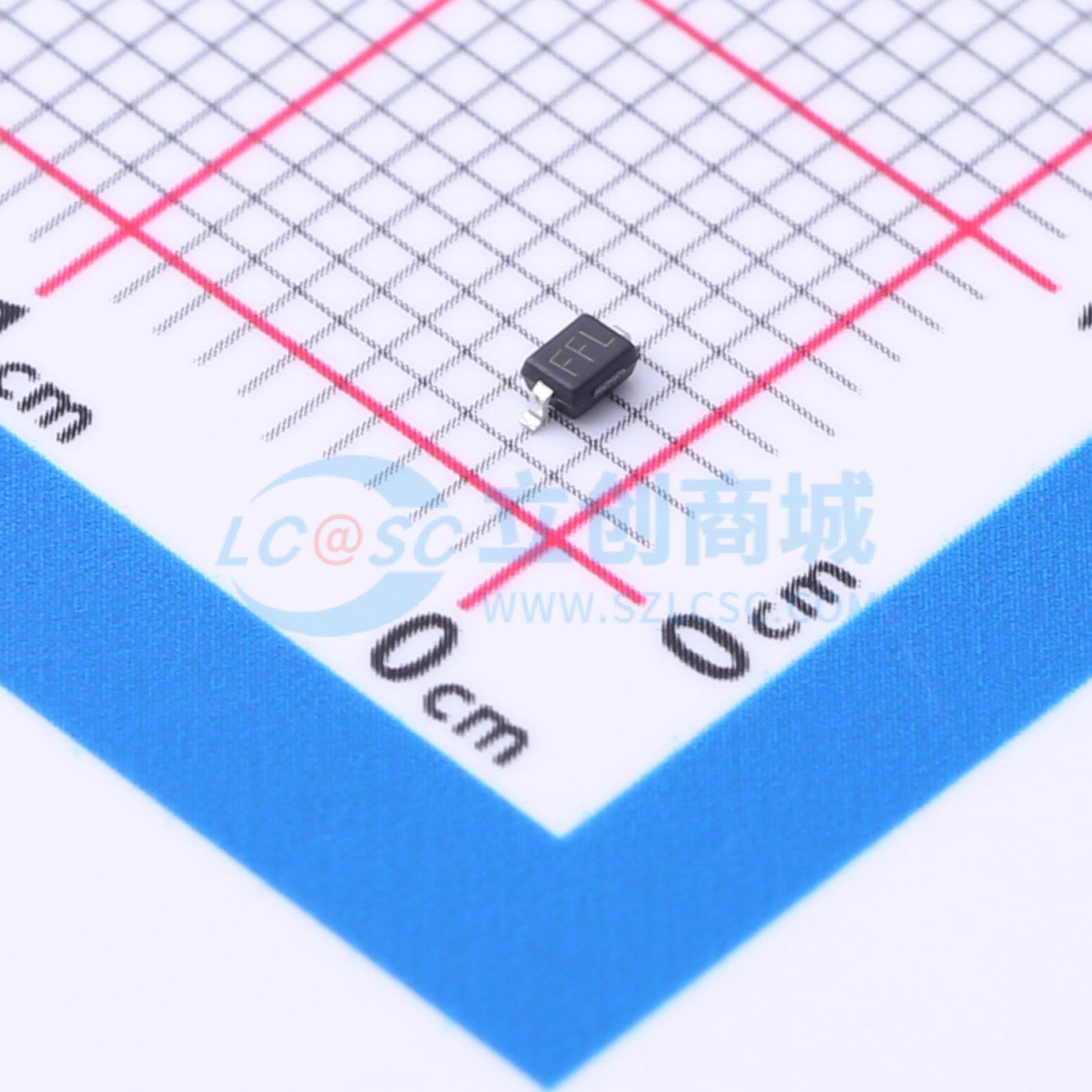

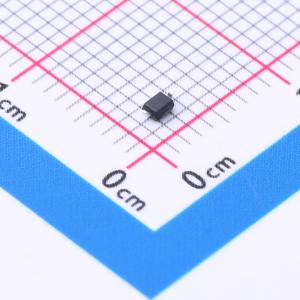

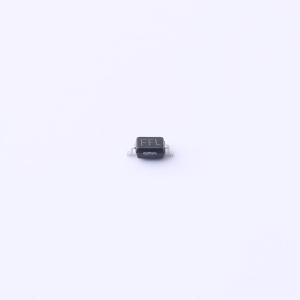

AQ3522-01FTG
TVS 5V截止 峰值浪涌电流：2.5A@8/20us
- 描述
- AQ3522-01FTG集成了超低电容二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的元件能够安全吸收超过IEC 61000-4-2国际标准（4级，±8kV接触放电）规定的最大水平的重复性ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护V-By-One、HDMI、USB3.0和USB2.0等高速度信号引脚。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ3522-01FTG
- 商品编号
- C1512966
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.2V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.15pF |
商品概述
AQ3522-01FTG集成了超低电容二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款坚固的元件能够安全吸收超过IEC 61000-4-2国际标准（4级，±8kV接触放电）规定的最大水平的重复性ESD冲击，且性能不会下降。极低的负载电容也使其成为保护V-By-One、HDMI、USB3.0和USB2.0等高速度信号引脚的理想选择。
商品特性
- ESD，IEC 61000-4-2，±22kV接触放电，±30kV空气放电
- EFT，IEC 61000-4-4，40A（tp = 5 / 50ns）
- 雷击，2.5A（符合IEC 61000-4-5第2版规定的8/20μs波形）
- 在3GHz下电容低至0.15pF（典型值）
- ESD，ISO 10605，330pF 330Ω，±20kV接触放电，±20kV空气放电
- 有助于实现出色的信号完整性
- 具备生产件批准程序（PPAP）能力
- 通过AEC-Q101认证
- 无卤、无铅且符合RoHS标准
- 湿度敏感度等级（MSL -1）
应用领域
- 超高速数据线
- USB 3.1、3.0、2.0
- HDMI 2.0、1.4a、1.3
- DisplayPort
- V-by-One
- LVDS接口
- 汽车应用
- 消费、移动和便携式电子产品
- 配备高速接口的平板电脑和外部存储设备
- 需要小封装且具备高ESD性能的应用
