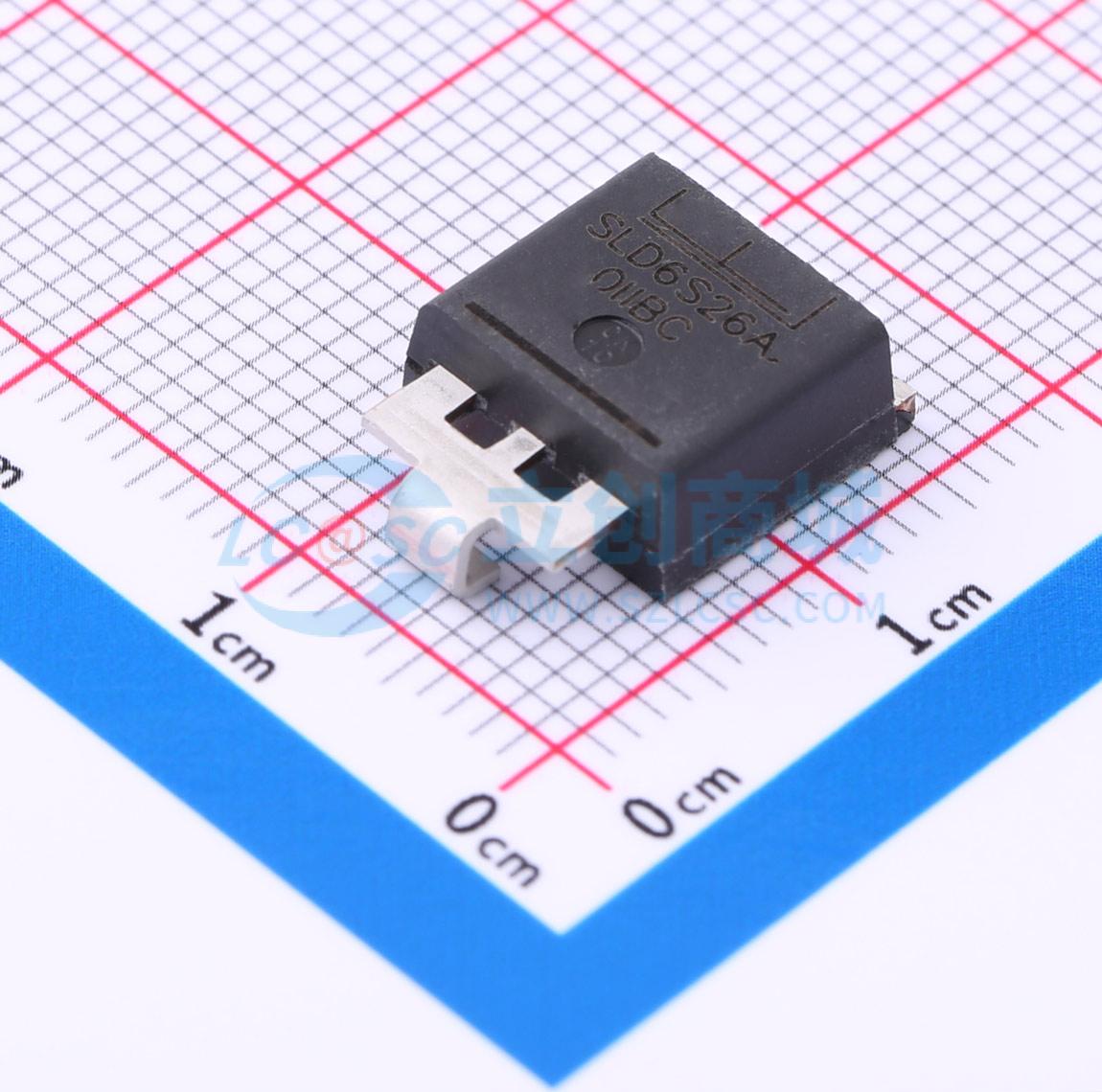

温馨提醒：图片仅供参考，商品以实物为准
SLD6S26A
单向TVS 26V截止 峰值浪涌电流：109A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLD6S单向TVS二极管系列采用引脚改进型SMTO263封装。该系列产品旨在保护敏感电子设备，使其免受ESD、EFT、10/1000浪涌事件以及用于严苛汽车负载突降应用的感性负载开关电压瞬变事件的影响。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SLD6S26A
- 商品编号
- C1517898
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 109A@10/1000us | |
| 峰值脉冲功率(Ppp) | 4.6kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SLD6S单向TVS二极管系列采用引脚改进型SMTO263封装。该系列产品旨在保护敏感电子设备，使其免受ESD、EFT、10/1000浪涌事件以及用于严苛汽车负载突降应用的感性负载开关电压瞬变事件的影响。
商品特性
- 符合汽车级AEC-Q101标准（可提供生产件批准程序文件）
- SMTO-263封装，引脚布局与行业常用的DO-218AB封装兼容
- 满足ISO7637-2 5a/5b保护、ISO16750和JASO D-001负载突降测试要求（详情请参考应用笔记）
- 改进型TO-263封装采用玻璃钝化芯片结
- 数据线ESD保护符合IEC 61000-4-2标准，30kV（空气放电）、30kV（接触放电）
- 数据线EFT保护符合IEC 61000-4-4标准
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- UL认可的化合物，阻燃等级达到V-0
- 符合J-STD-020标准的MSL 1级，保证高温回流焊接：端子在260℃下持续10秒
- 适用于表面贴装应用，可优化电路板空间
- 低外形封装
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD609A.01）
应用领域
- 感性负载开关
- 交流发电机负载突降
